创想三维Ender5S1挤出机安装固定支架

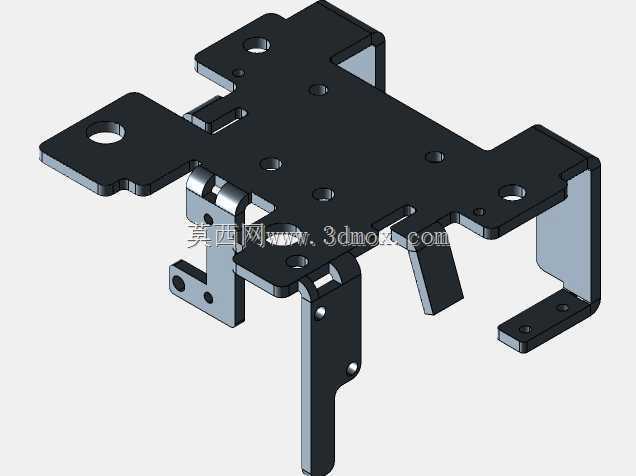

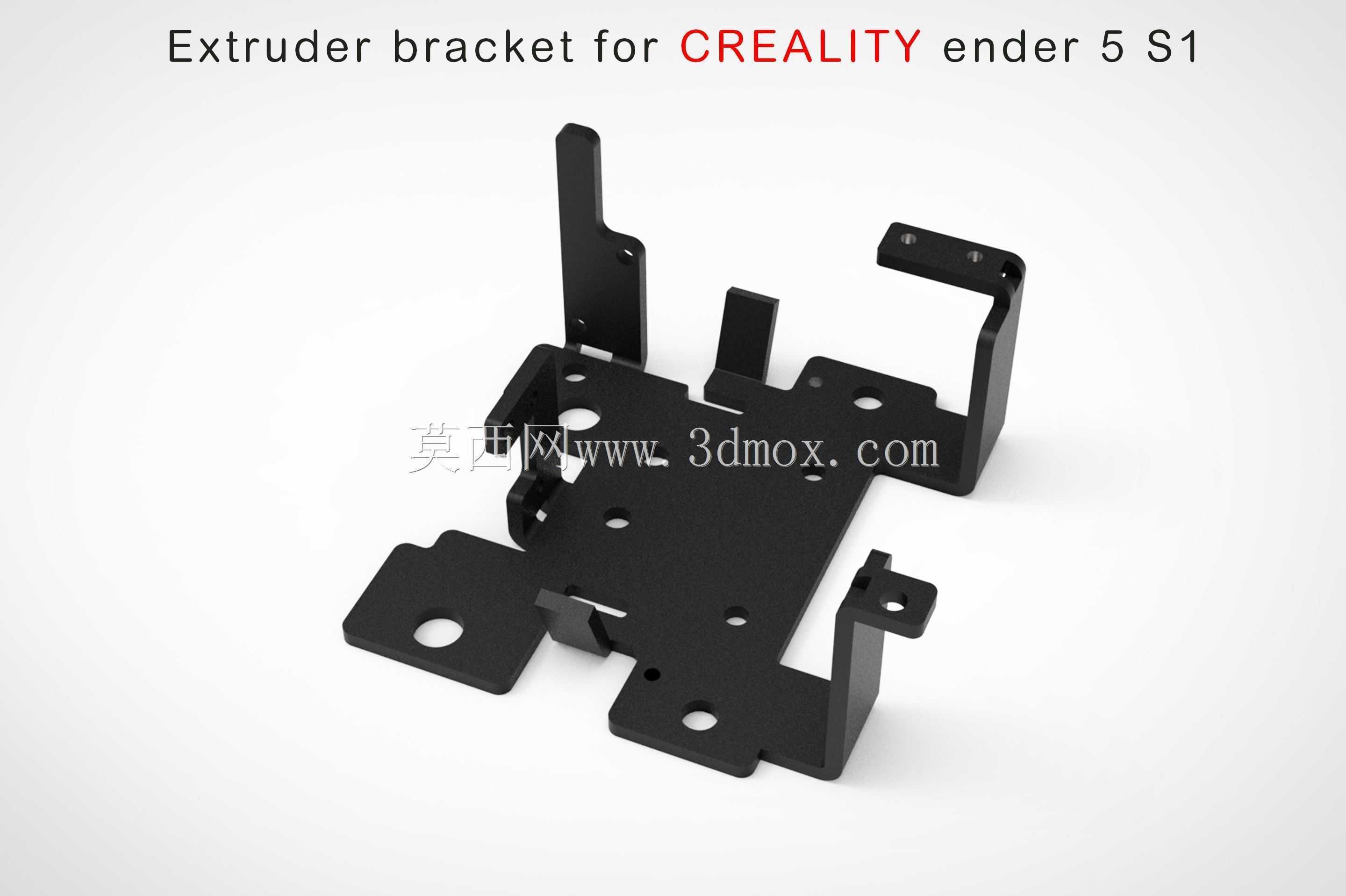

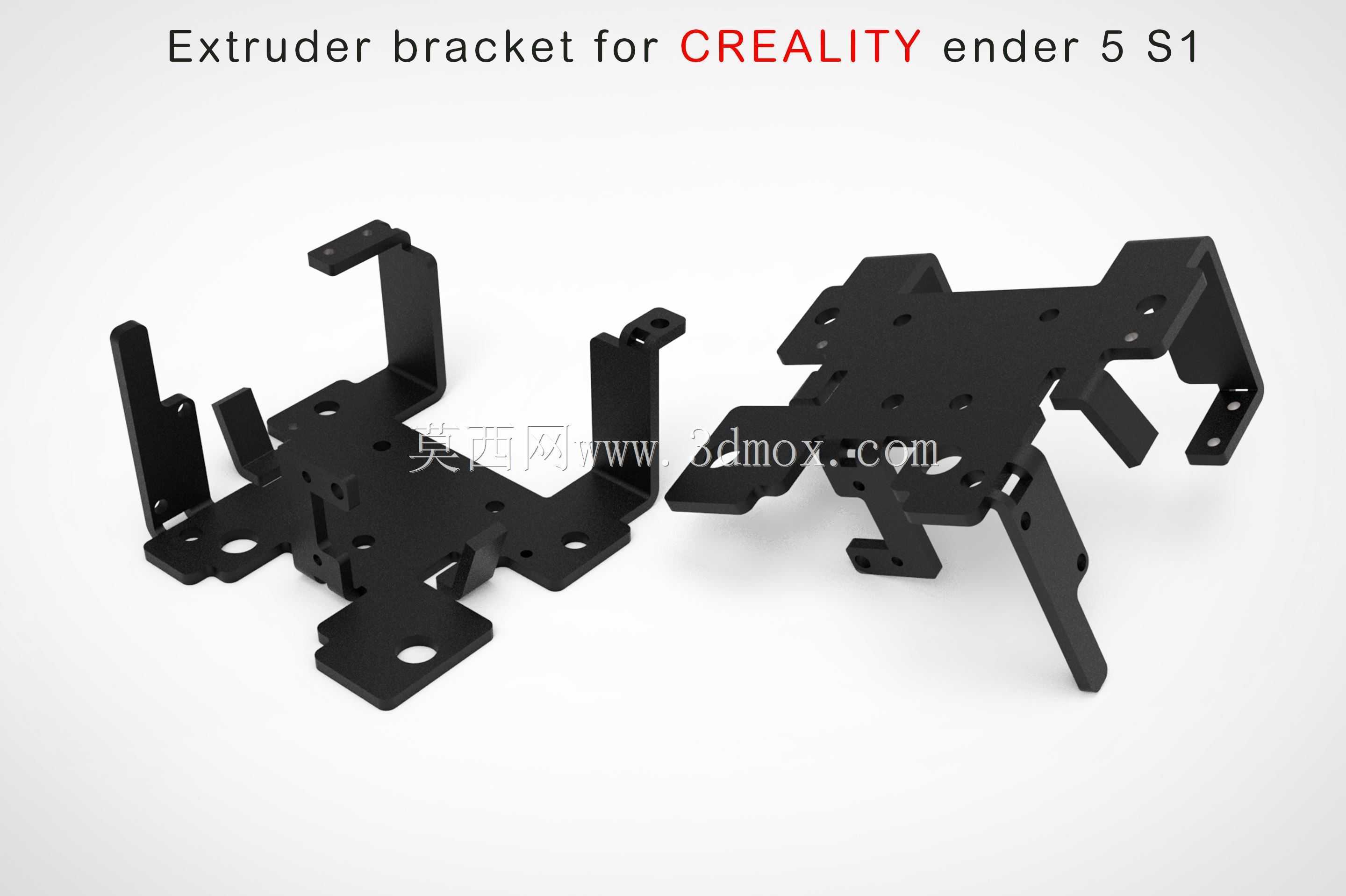

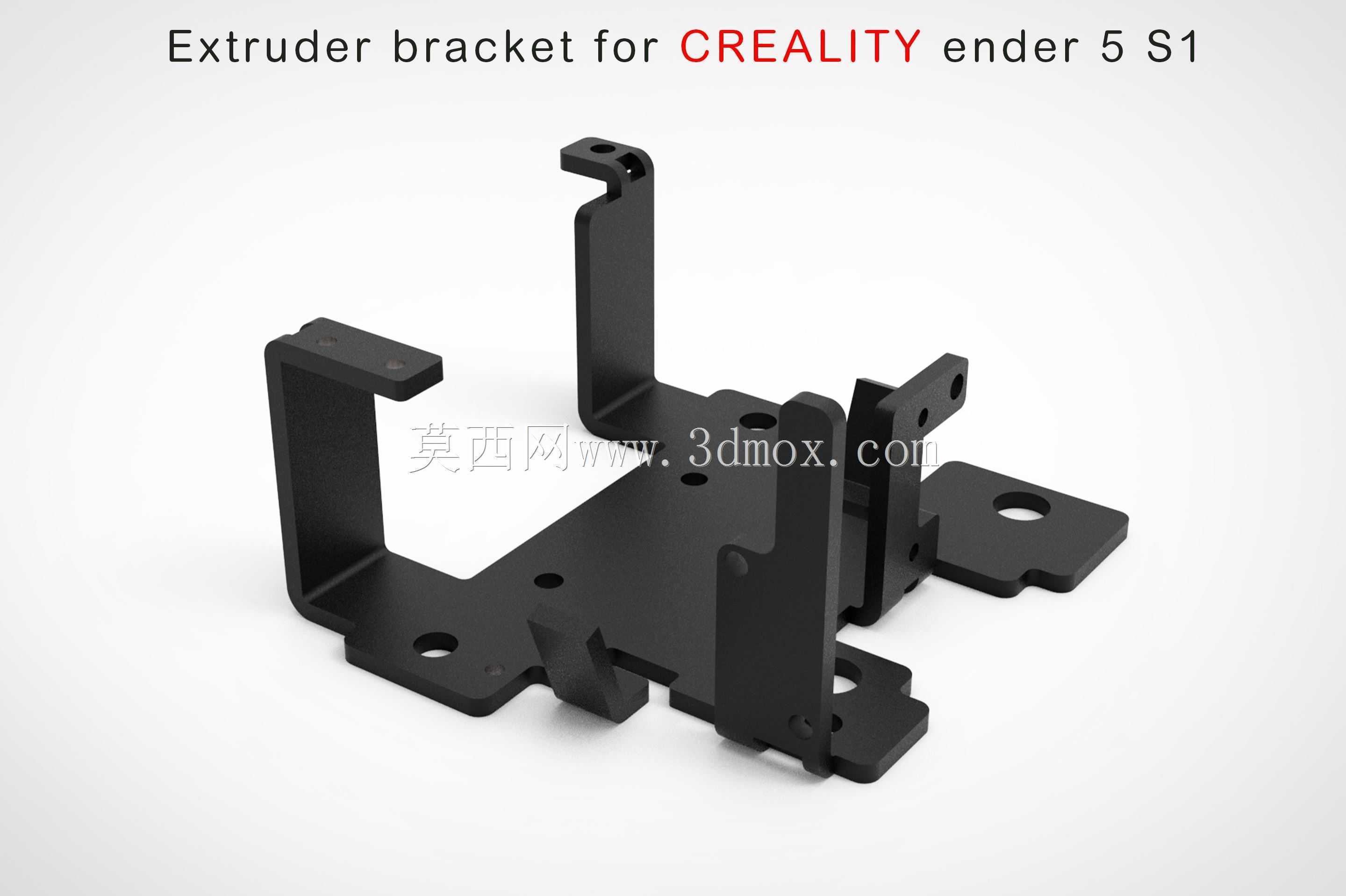

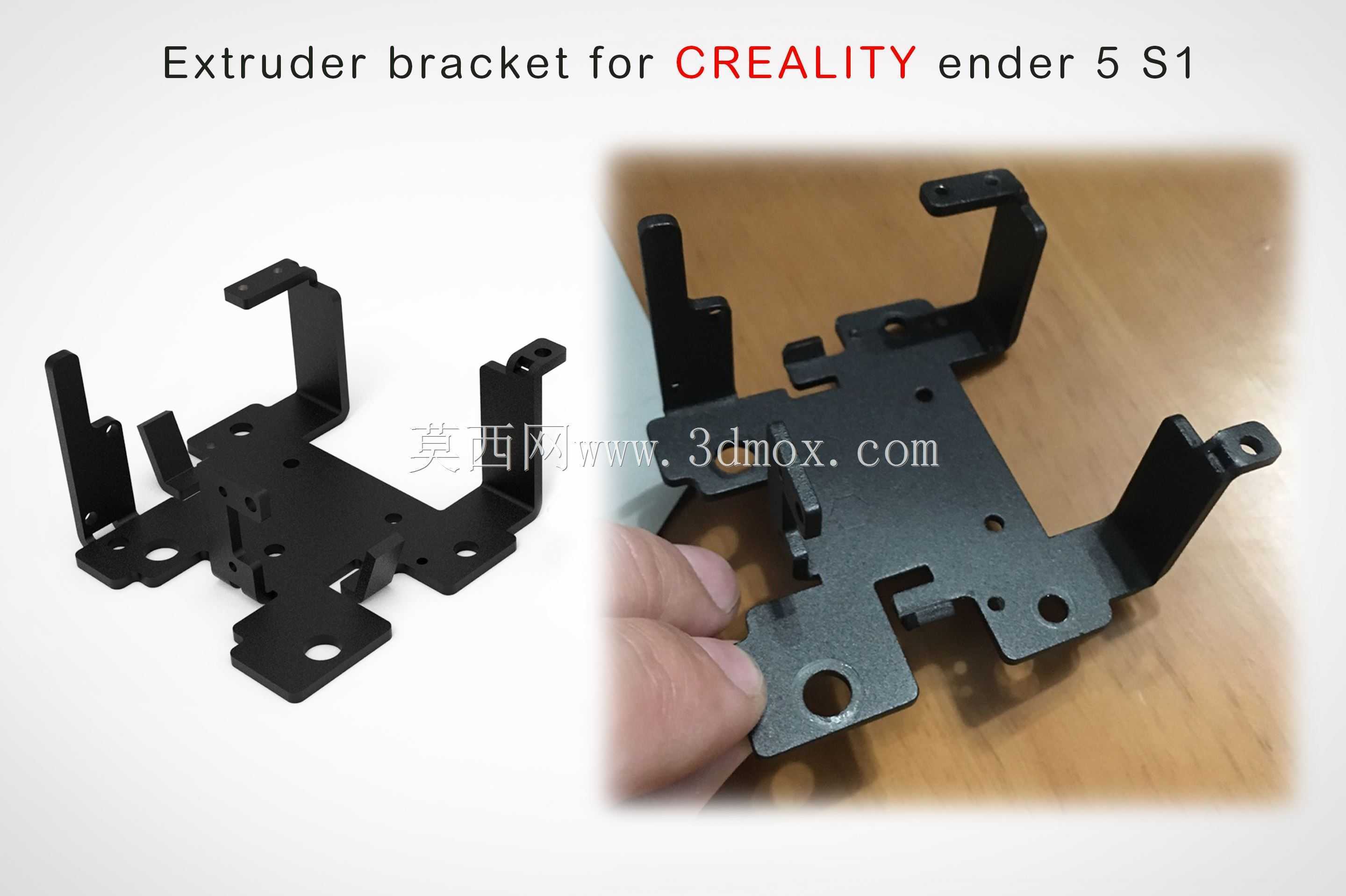

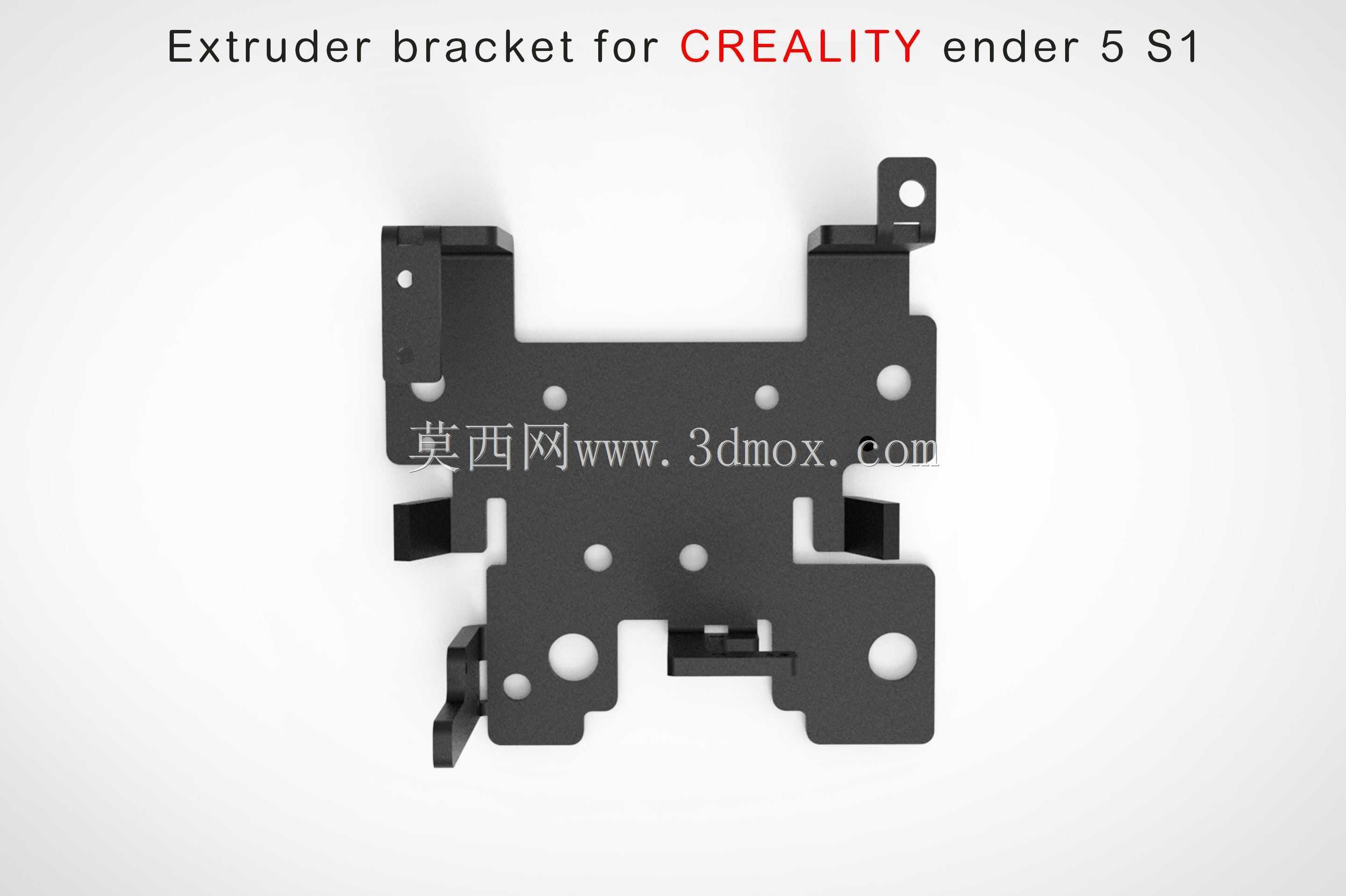

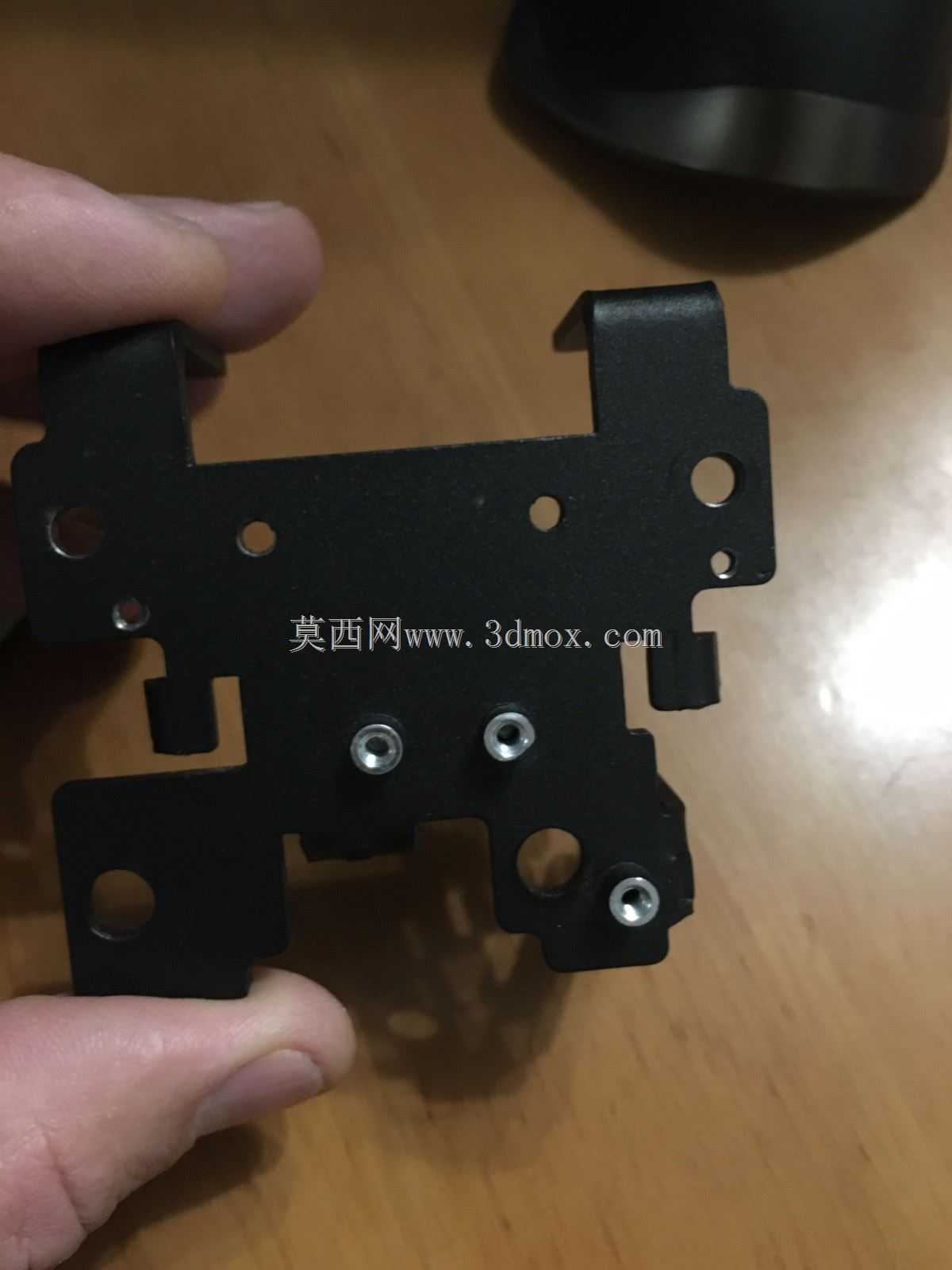

　　在桌面级FDM3D打印设备的整机结构中，挤出机作为耗材输送、熔融挤出的核心执行部件，其安装定位精度直接决定了耗材进给的顺畅度、打印头运动的稳定性，最终影响成型件的尺寸精度与表面质量。这款适配创想三维Ender5S1机型的挤出机支架，是连接挤出机总成与设备运动轴系的关键承载结构件，采用钣金冲压折弯工艺成型，整体为一体化弯折结构，没有额外的拼接焊缝或装配接缝，从结构根源上规避了多件拼接带来的累积装配误差，也提升了长期受振动载荷下的结构可靠性。

　　从实际装机的应用场景来看，该支架需要同时承担多重功能：一方面要为挤出机本体提供精准的安装基准面，保证挤出机的进料口与耗材输送路径、下方打印头的进料通道保持严格同轴，避免耗材进给过程中出现弯折、卡滞、送料阻力过大的问题，尤其是在打印柔性耗材时，安装基准的偏移极易导致耗材在进料段发生扭曲堵头；另一方面，支架上预留的多组异形安装孔位，分别对应运动轴的滑块安装位、线材固定座的安装位、以及部分辅助检测元件的固定位，能够在不额外增加转接件的前提下，完成挤出机周边所有关联部件的集成安装，减少整机装配时的零件数量，降低装配工序的复杂度。

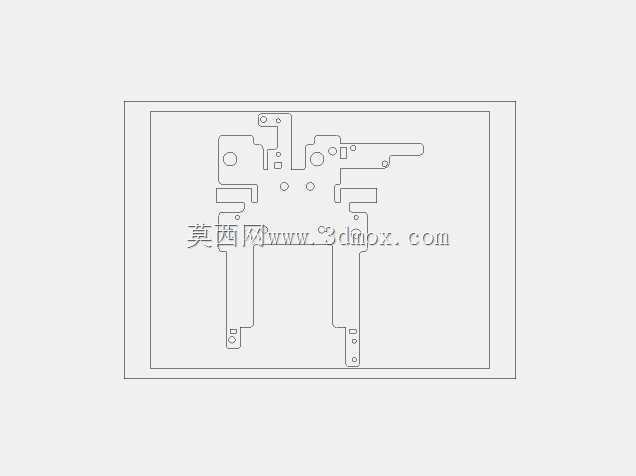

　　设计层面上，这款支架充分考虑了桌面级设备的轻量化与刚性平衡需求，整体采用薄钢板弯折成型，在非主要承载的区域通过冲压切除多余材料，既降低了运动部件的整体重量，减少X轴运动时的惯性负载，提升打印过程中轴系启停的响应速度，又通过多道垂直翻边的折弯结构，大幅提升了薄板的结构刚度，避免挤出机在高速往复运动时出现支架共振、抖动的问题，有效减少打印过程中出现的振纹、层错等常见缺陷。支架上的所有安装孔位都做了适配对应机型的公差匹配，其中挤出机主体的安装孔采用圆孔定位、长圆孔微调的组合设计，装配时可以先通过圆孔完成初步定位，再根据实际的耗材进给同轴度需求，在长圆孔的调节范围内微调挤出机的安装角度与位置，补偿钣金件加工、其他关联零件装配带来的微小误差，降低对单个零件加工精度的过度要求，兼顾加工成本与装配精度。

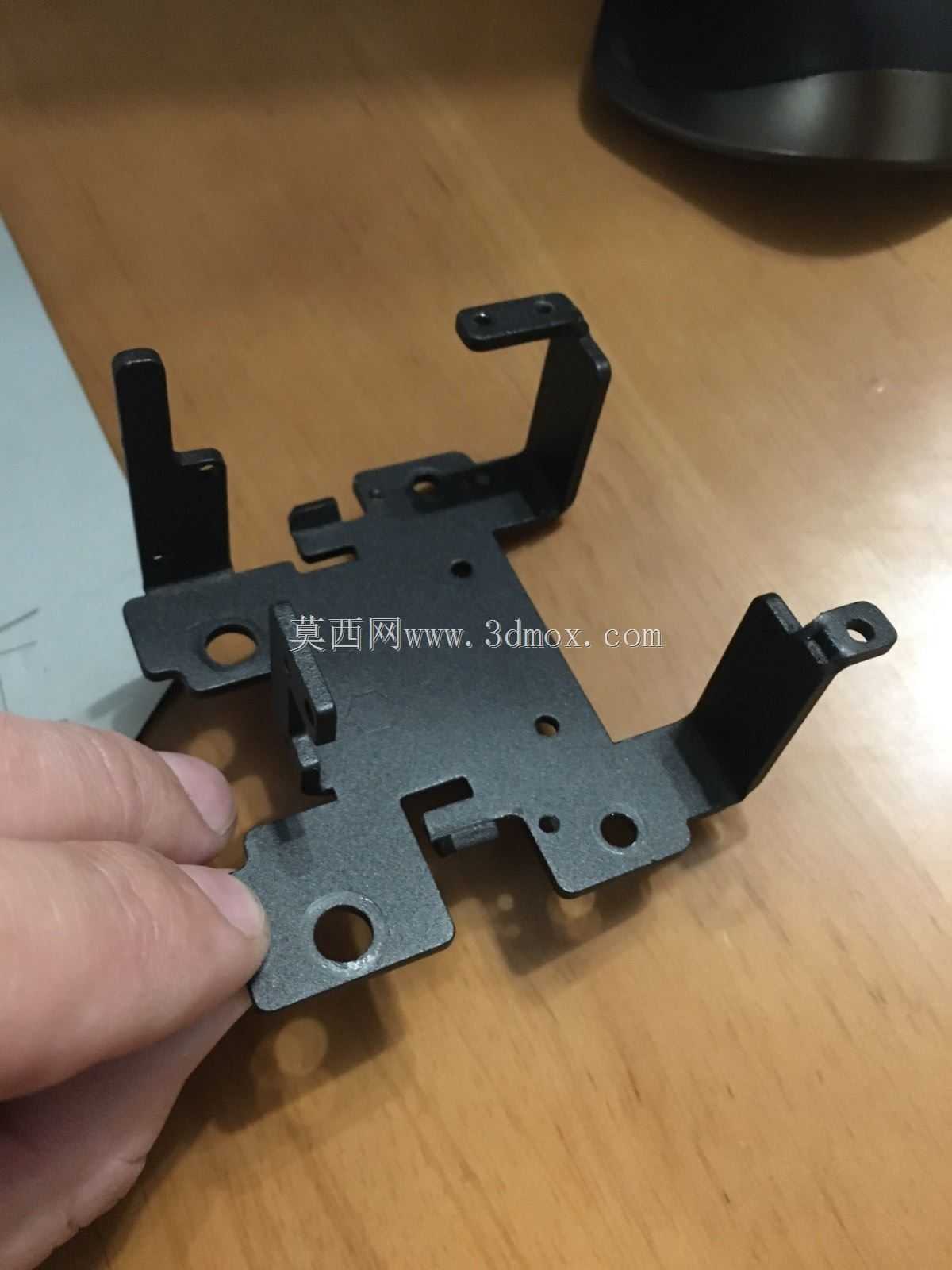

　　从安装边界尺寸来看，该支架的整体外轮廓完全适配Ender5S1机型X轴运动组件的安装空间，所有弯折的支脚高度、向外延伸的长度都经过匹配校核，安装后不会与设备的框架型材、同步带传动结构、限位开关触发件发生运动干涉，支架边缘的所有弯折处都做了小圆角处理，既避免钣金锐边在装配、后期维护时划伤操作人员，也能减少应力集中，避免长期受交变振动载荷时在弯折处出现疲劳开裂的问题。支架表面做了黑色喷塑处理，除了基础的防锈、耐刮擦作用外，哑光的黑色表面也能减少设备内部光源的反光干扰，方便用户在调试、维护时观察挤出机的工作状态。

　　在实际设备运行过程中，挤出机的送料齿轮会持续对耗材施加挤压力，同时设备运动过程中会持续产生高频微幅振动，这款支架的结构设计充分考虑了这类载荷的传递路径，通过将主要承载面与轴系滑块的安装面直接设置为同一平面的延伸结构，让挤出机工作产生的载荷直接传递到运动滑块上，避免载荷通过悬空的支臂传递带来的结构形变，长期使用也不会出现支架变形导致的挤出机偏移问题，能够稳定维持挤出机的工作位置精度，保障长时间连续打印过程的稳定性。
