定柱式2吨旋臂起重搬运设备

　　这套定柱式旋臂起重结构面向中小型制造车间的定点高频吊运场景，常见于机加工工位的工件上下料、装配线旁的部件转序、维修工段的重型零部件拆装以及仓储区域的托盘物料短距离转移。相比桥式起重机需要覆盖整跨厂房、布设全程轨道的方案，旋臂吊仅依托单根立柱完成局部扇形作业区覆盖，在厂房层高受限、工位布局分散又需要频繁起吊的场合，土建配套成本更低，安装排布也更灵活。

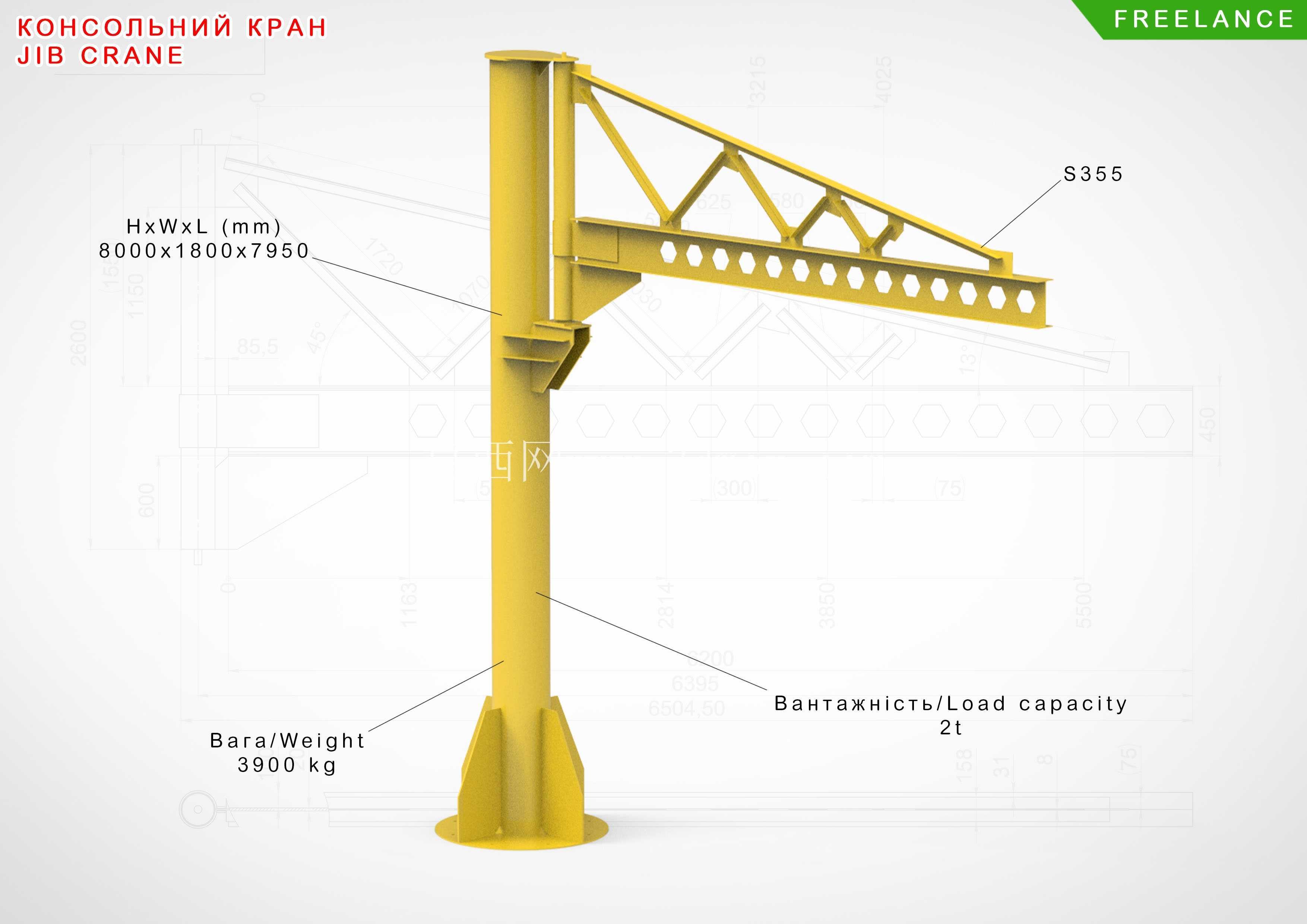

　　从实际使用逻辑看，该设备额定起重量为2吨，适配多数中小型机加工件、减速机总成、模具组件和焊接部件的搬运需求。整机自重约3900千克，这个重量并非冗余设计，而是立柱稳定性、底座抗倾覆能力与臂架刚度平衡后的结果。旋臂绕立柱轴线回转，作业臂长达到1800毫米，覆盖半径内的工件可以在不移动主机的情况下完成起升、回转和落点调整，操作工只需要配合电动葫芦或手拉葫芦的升降动作，就能把工件从机床工作台、料架或托盘位置转移到邻近工位，减少叉车在狭窄通道内反复进出的频次，也能避免多人抬运重型零件带来的安全风险。

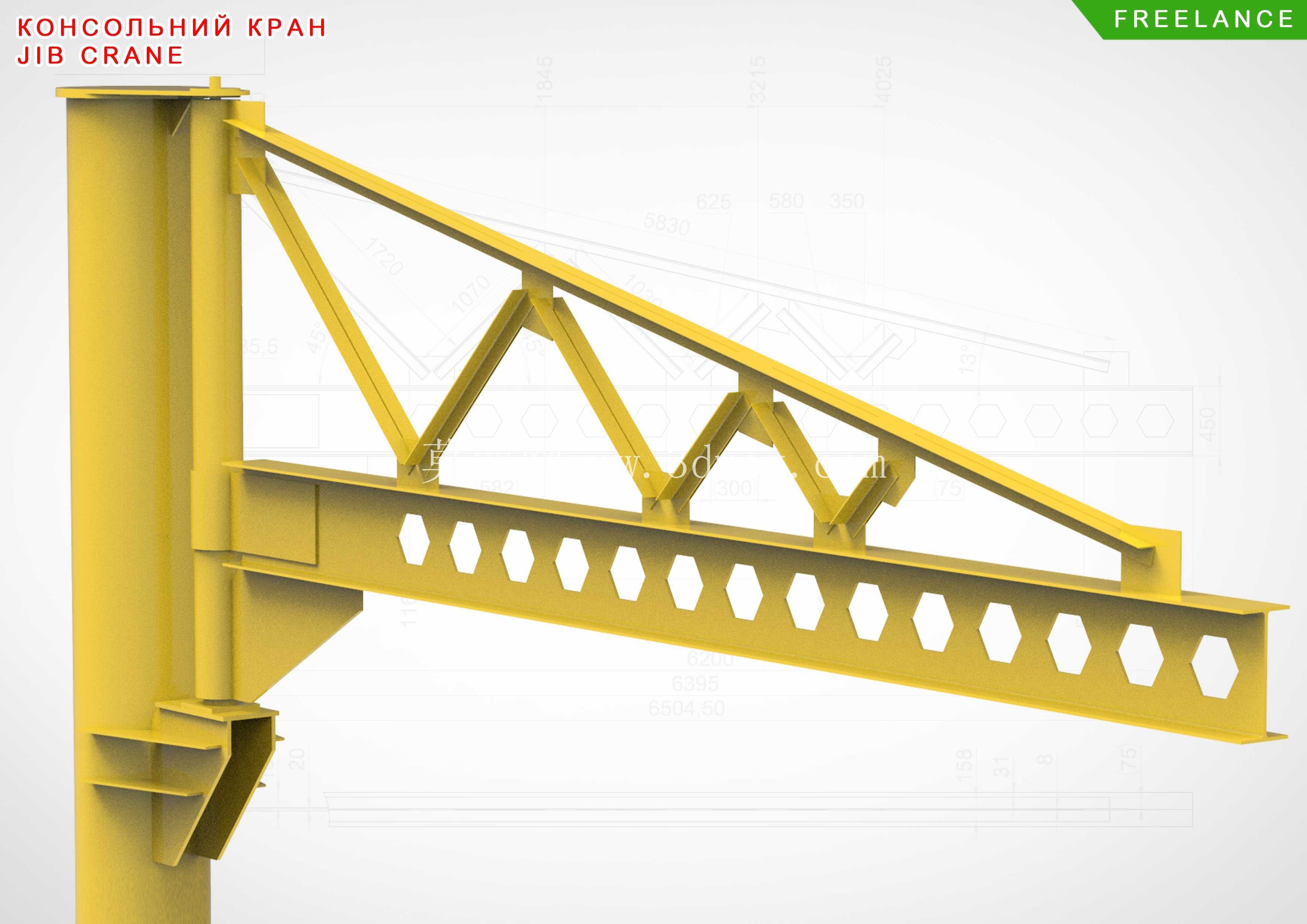

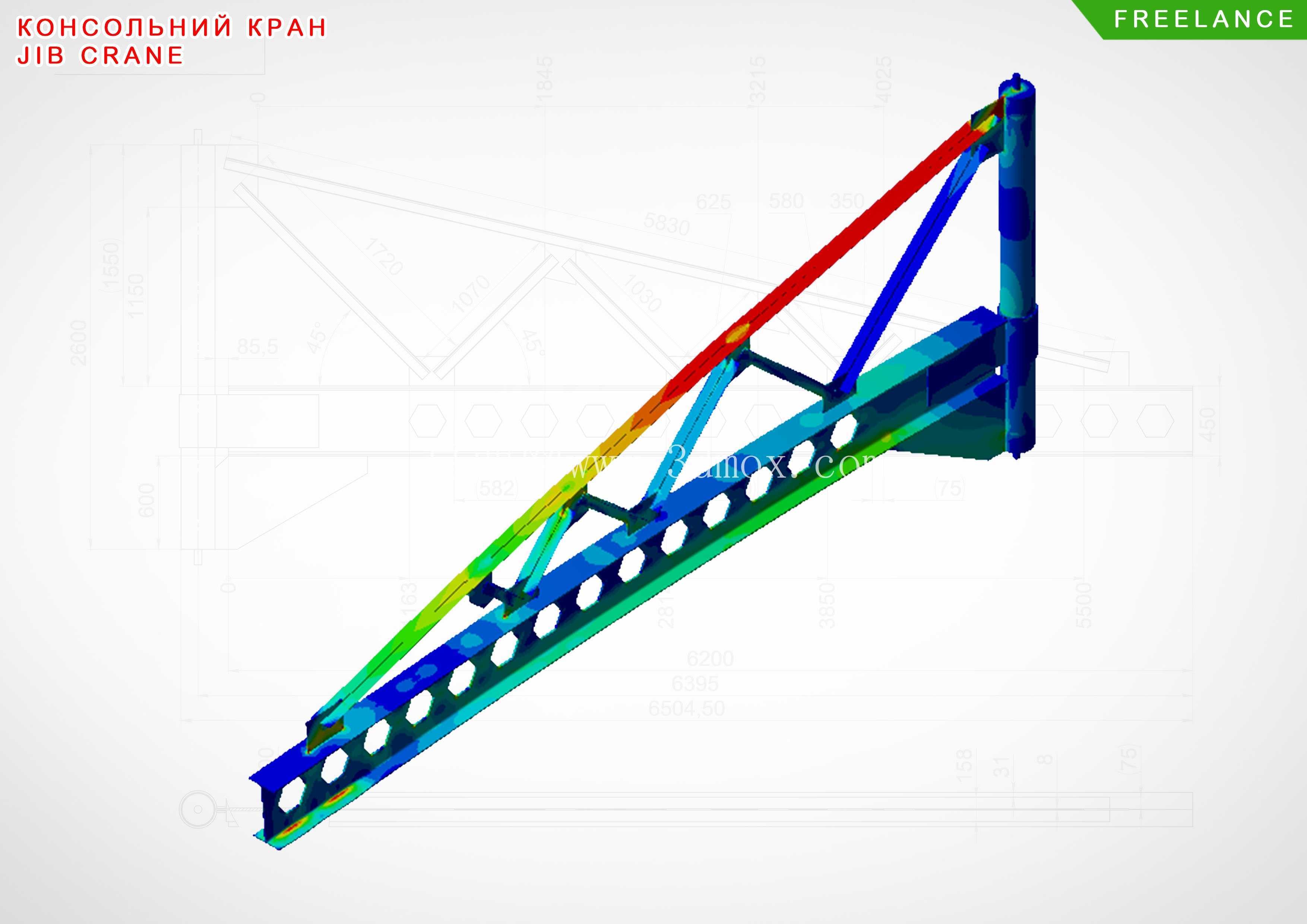

　　结构选材上，主要承载件采用S355钢材，这种低合金高强度结构钢在起重设备中应用广泛，其屈服强度明显高于普通Q235碳素钢，在相同承载能力下可以减小臂架截面和板厚，控制悬臂端的下垂量。臂架并没有采用简单的实心梁或笨重箱型梁，而是做成桁架与横梁组合的形式：上弦通过斜撑形成三角形受力路径，把葫芦轮压传递到立柱上部；下弦横梁开设连续圆孔，既减轻自重，又保留弯曲承载所需的截面高度。开孔边缘在建模时需要重点处理应力集中问题，实际制造中通常通过数控切割保证孔形圆滑，并在臂架与立柱连接区域设置加强筋板，避免回转支承附近出现局部屈曲。

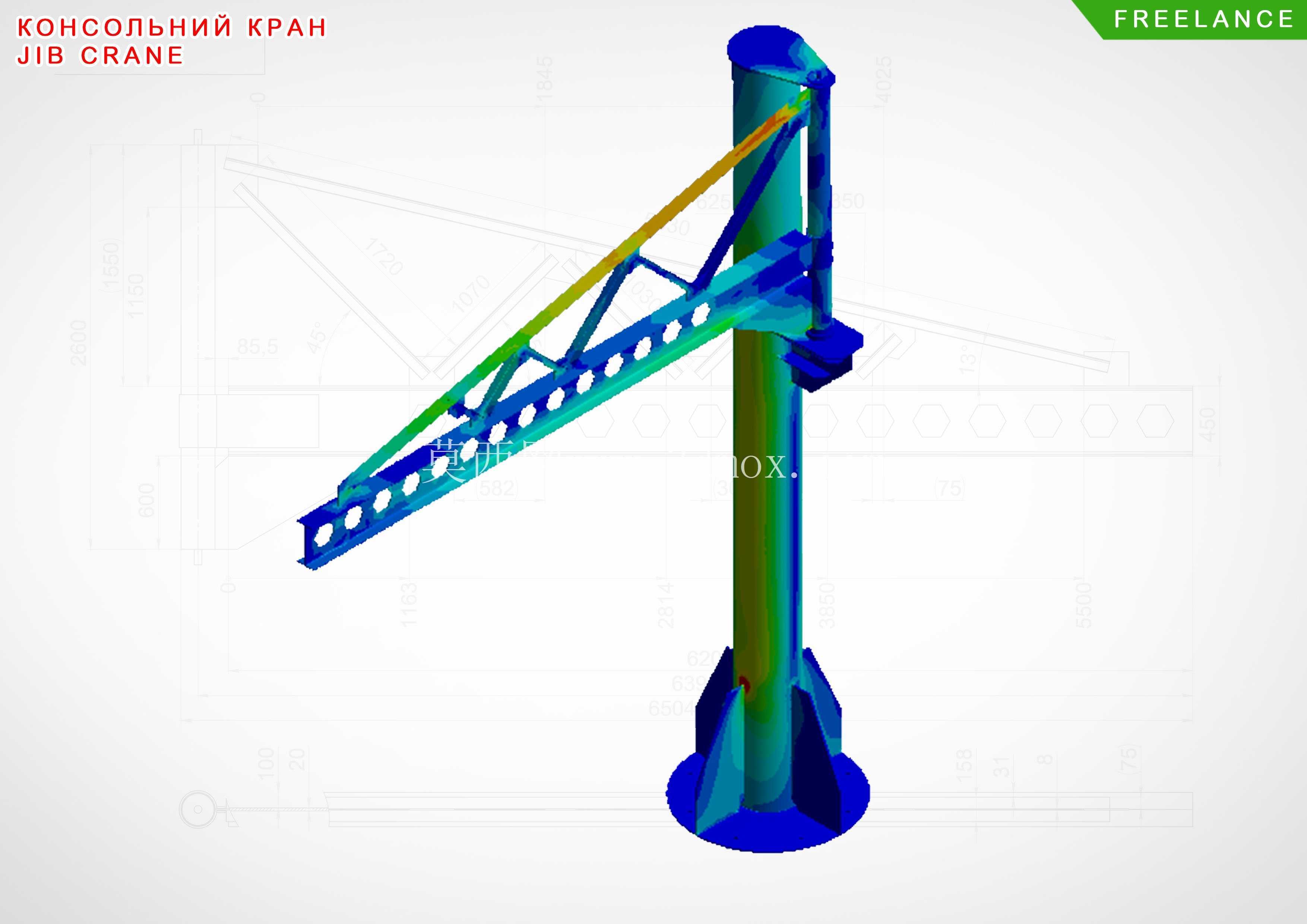

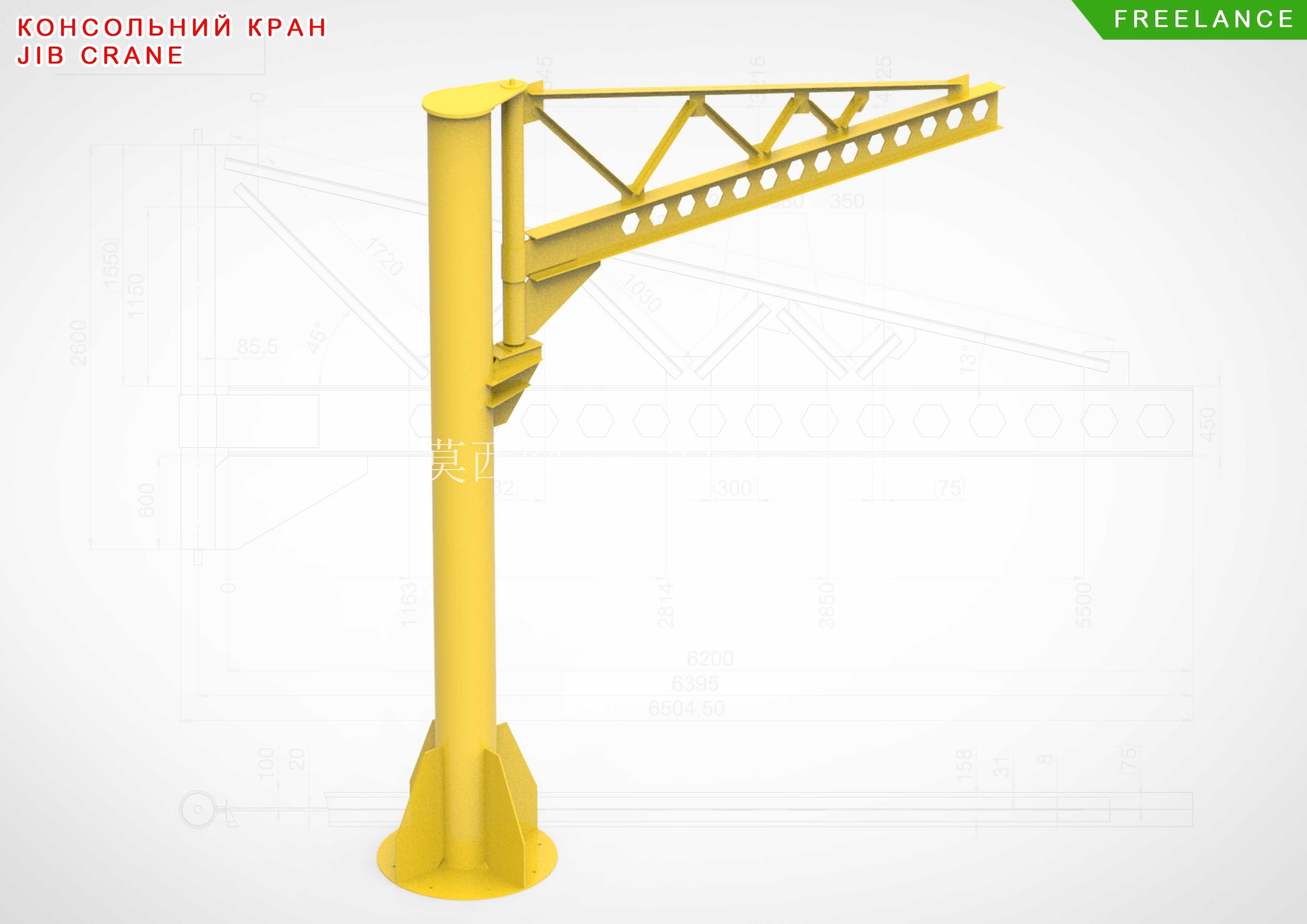

　　立柱是整机的核心承力构件，底部采用扩大的法兰盘和筋板结构，把垂直载荷、弯矩和回转扭矩传递到基础。设备总高度为7950毫米，外形包络尺寸约为8000×1800×7950毫米，其中高度方向决定了厂房净空、吊钩最高极限和工件起升空间之间的匹配关系。布置时不能只核对臂长半径，还要同时核查立柱基础边线、臂架回转扫掠范围、葫芦下行最低位置以及厂房梁柱、管线、行车轨道的干涉边界。立柱基础通常需要预埋地脚螺栓或现浇混凝土基础，基础尺寸和配筋要按2吨额定载荷、臂端最不利工况以及回转制动产生的侧向力进行复核，尤其不能把设备直接固定在普通厚度地坪上，否则满载回转时容易出现基础松动。

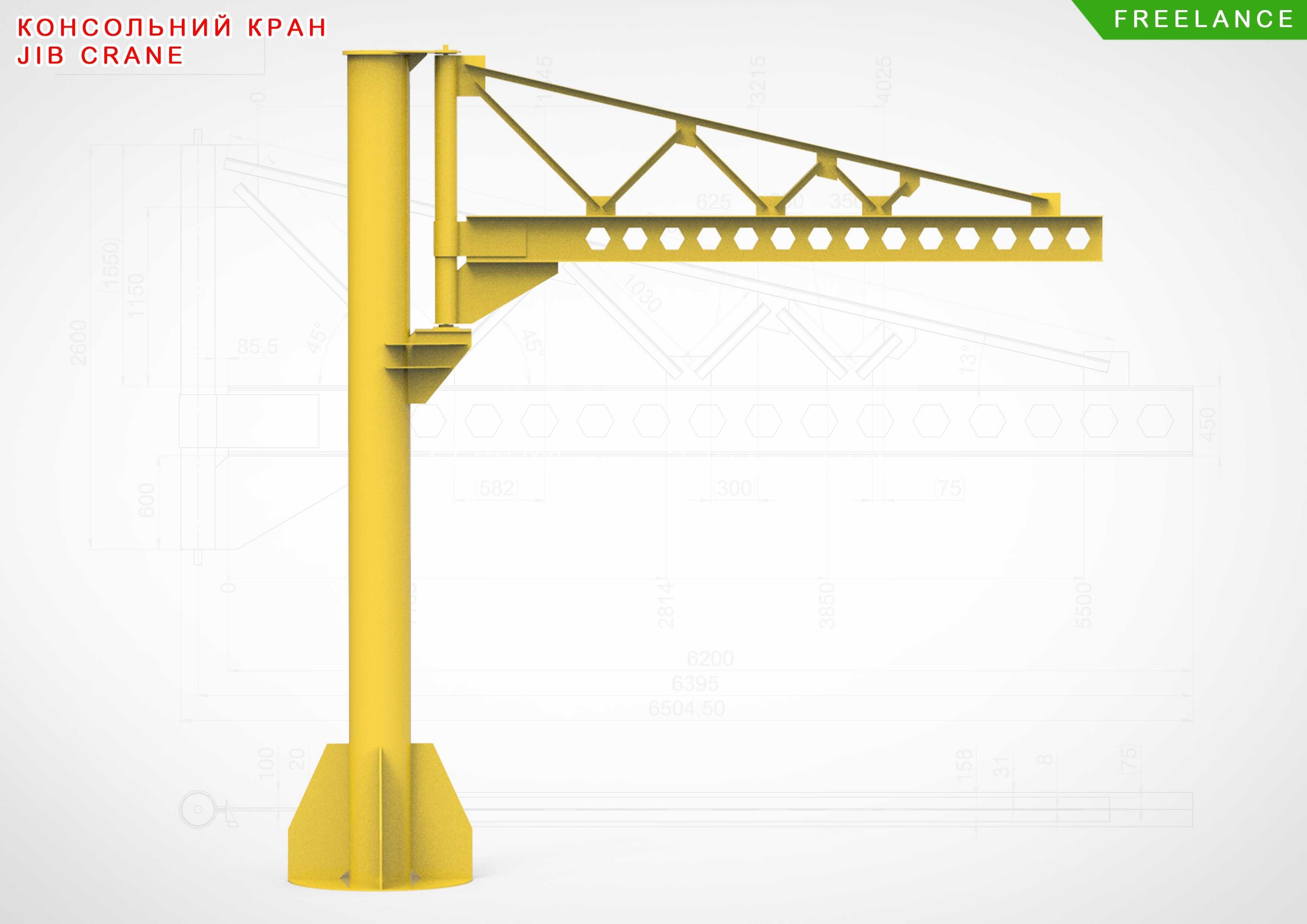

　　从三维建模角度看，这类设备需要重点表达立柱、回转支承、臂架、斜撑、底座法兰、筋板和葫芦运行轨道之间的装配关系。臂架桁架杆件的角度、节点板位置和焊缝空间要在模型中提前检查，避免现场焊接时杆件与电动葫芦走线、检修平台发生冲突。横梁下沿的轨道面需要保持平直，全长范围内的高低差会直接影响葫芦运行阻力和车轮偏磨；立柱轴线与臂架回转平面的垂直度也需要控制，否则臂架在不同角度下会出现轻重边现象，增加操作工推拉负担。

　　功能设计上，旋臂吊并不追求大范围转运，而是强调固定工位内的快速、精准辅助。它可以与数控机床、焊接变位机、装配工作台和检验平台形成配套，把原本依赖叉车或行车的等待时间压缩到工位内部完成。对于多品种、小批量生产车间，工件重量波动大、吊装点经常变化，旋臂吊的独立作业特性能够减少与其他起重设备的调度冲突。若用于维修工段，还可以承担电机、泵体、主轴箱等部件的拆装，臂端下方预留的操作空间越规整，工件姿态调整越方便。

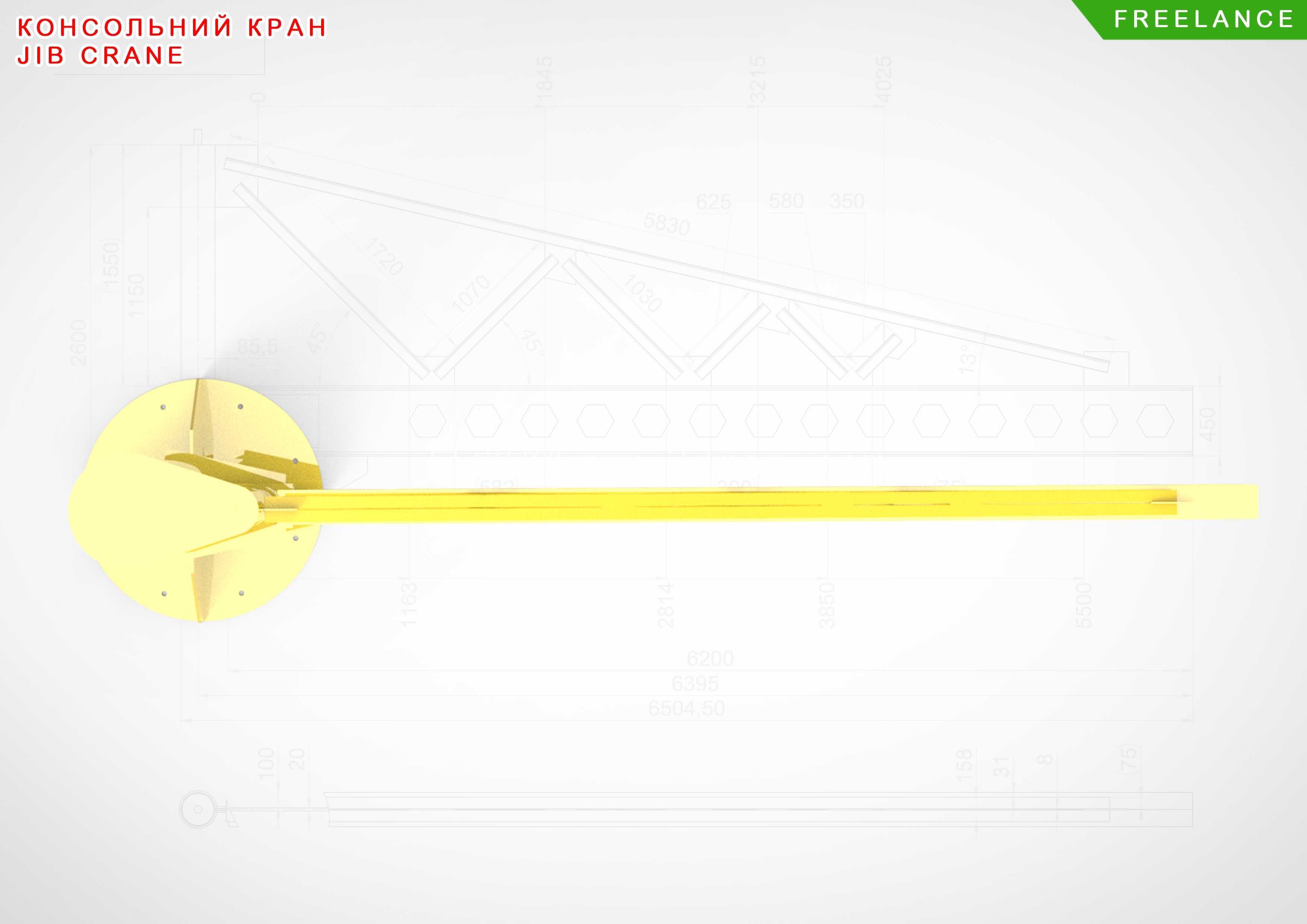

　　安装边界方面，1800毫米臂长意味着以立柱中心为圆心的回转范围内不应设置固定货架、电气柜或高管道；若现场必须布置障碍物，可通过设置回转限位把臂架行程限制在安全角度内。立柱靠近机床布置时，要保证操作工在起吊后能观察工件与设备边缘的距离，葫芦吊钩的最低落点应覆盖工作台面和物料周转区，同时避免吊钩空钩时撞击地面。电缆供电、葫芦控制线缆和接地连接应沿立柱与臂架合理固定，回转区域内的线缆要留有弯折余量，防止长期扭转磨损。

　　整体来看，该结构把承载能力、自重控制和车间局部吊运需求结合得比较紧密：S355钢保证主要受力件的强度储备，桁架式臂架降低悬臂自重，高立柱提供足够起升净空，定柱底座则承担满载工况下的稳定要求。对于结构设计人员，建模时应把受力路径、基础接口、回转干涉和维护空间同时纳入校核；对于选型人员，则应围绕工位最大工件重量、起升高度、回转半径和厂房基础条件判断适配性，而不是单独按额定吨位选型。
