压接端子强度推拉力终端检测装置

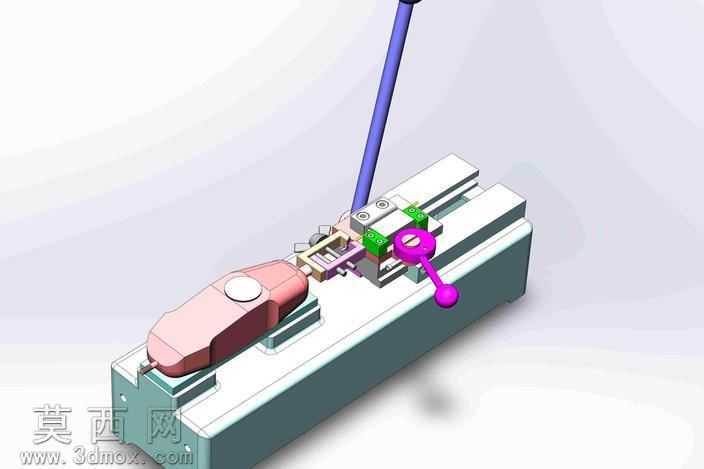

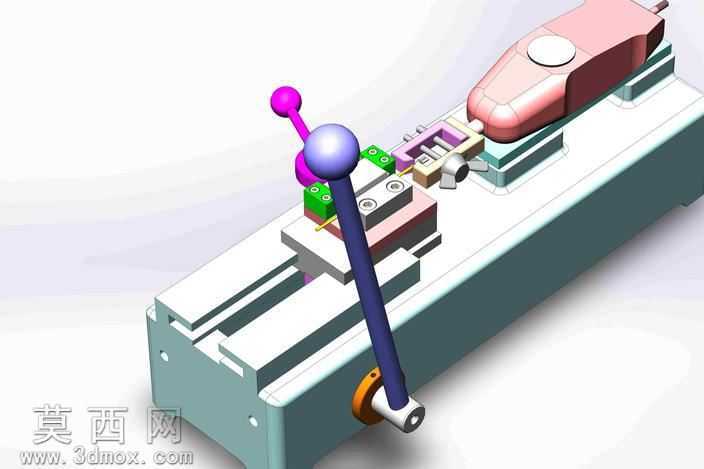

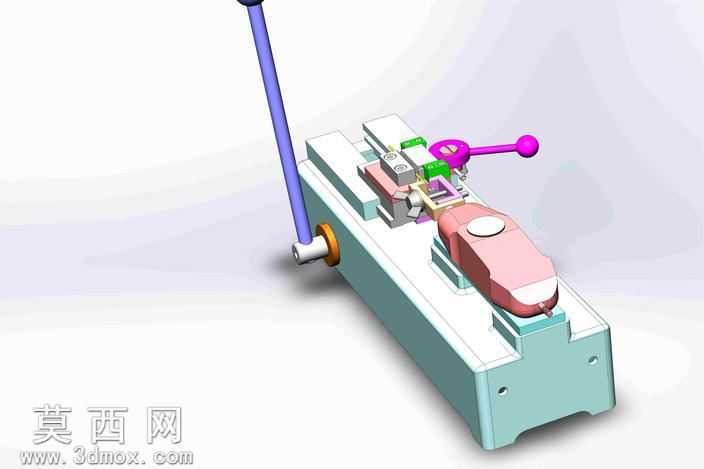

本作品为压接端子强度推拉力检测终端装置，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，对每一处零部件的配合公差、运动行程都做了精准的参数约束，确保模型可直接用于工程出图与结构验证。渲染阶段采用哑光金属与工程塑料搭配的材质方案，装置基座采用浅青灰色哑光铸铁材质，还原工业检测设备厚重稳定的质感，表面做细微磨砂纹理处理避免渲染失真；操作手柄分别采用紫色、玫红色高饱和度工程塑料材质，与基座形成清晰视觉区分，便于快速识别操作部件；传动连接部位的金属轴、滚轮零件做了金属光泽与边缘倒角处理，还原机加工零件的真实质感，渲染光影采用柔和侧上方打光，清晰呈现装置的分层结构与装配关系。结构设计上，装置采用卧式长基座布局保证测试稳定性，左侧设置长行程推拉施力杆，通过铰接传动结构连接中部的端子装夹工位，装夹工位设置可调节定位块与快速压紧手柄，能够适配不同规格压接端子的装夹固定，右侧设置受力承载工位与施力传导结构，可精准传递推拉测试过程中的力学载荷，整体传动路径无冗余结构，施力过程线性顺畅，能够准确模拟端子压接后的拉脱、推挤强度测试工况。设计思路围绕端子检测的实际作业需求展开，摒弃了复杂冗余的外置结构，将施力、装夹、承载三个核心功能模块集成在同一基座上，既缩小了装置的整体占地面积，又保证了测试过程中力值传递的同轴度，减少测试误差；操作部件采用大尺寸球形手柄设计，符合人体工学操作要求，降低长时间作业的操作疲劳，装夹部位的可调结构能够覆盖常规线束端子的尺寸范围，无需额外更换夹具即可完成多规格产品的测试，整体结构兼顾了测试精度、操作便捷性与设备耐用性，可直接作为端子生产环节的质检工装设计参考。
