氨汽化器冷冻水制冷管路系统三维设计

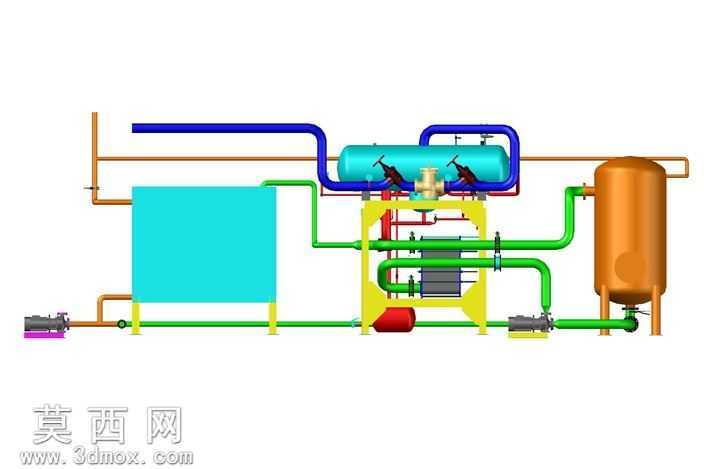

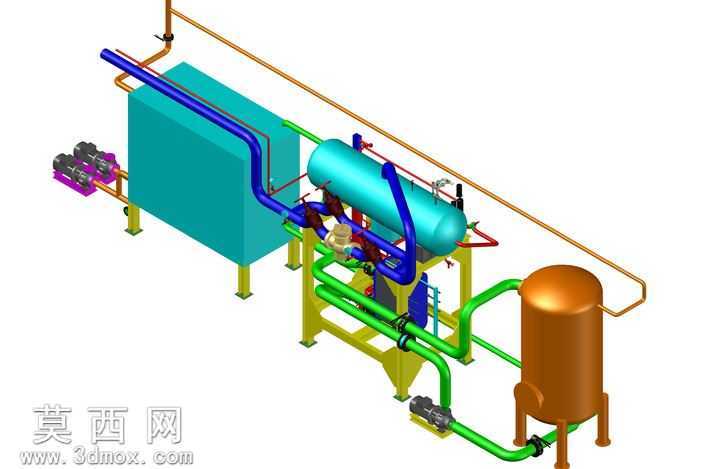

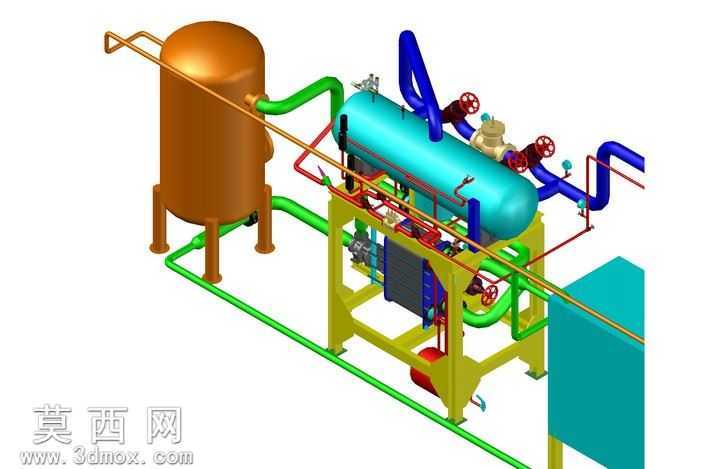

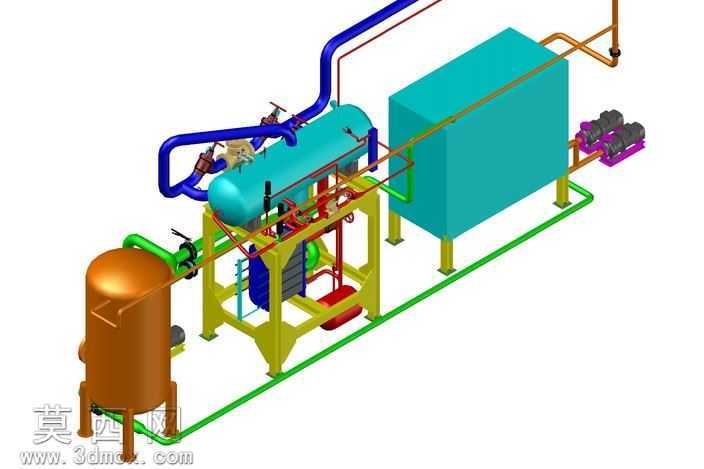

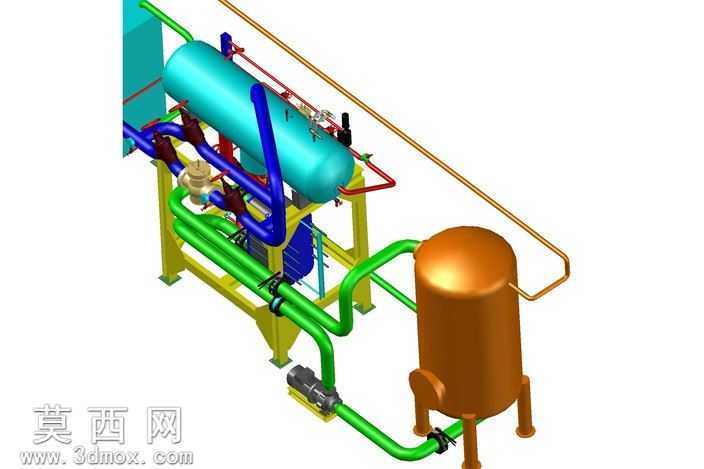

本模型为氨汽化器冷冻水配套制冷管路系统的三维设计成果，建模阶段严格遵循工业制冷系统的设计规范，先完成核心部件的参数化建模：首先构建立式储液罐体，采用标准椭圆封头搭配圆柱形筒体结构，按照压力容器支腿标准设计三根均布的支撑支腿，保证罐体放置的稳定性；其次完成卧式氨汽化器主体建模，筒体两端采用标准封头封闭，表面预留阀门接口、仪表接口、管路接口的精准定位，所有接口的尺寸、位置均匹配氨制冷系统的通用安装标准。管路系统建模阶段，区分不同功能的管线进行路径规划：绿色管线为冷冻水输送管路，蓝色管线为氨气输送管路，红色细管为控制与安全泄放管路，所有管路的转弯处均采用标准弯曲半径，避免直角弯折造成的流体阻力过大问题，管路与设备接口处添加匹配的法兰连接件，还原真实安装的密封结构。阀门部件建模还原了手轮式截止阀的完整结构，包含手轮、阀杆、阀体、法兰连接端，按照管路通径匹配对应规格的阀门，安装位置符合制冷系统操作检修的空间要求，手轮朝向预留足够的操作空间。设备支架采用型钢焊接框架结构建模，框架的横梁、立柱尺寸经过承重校核，底部预留安装固定的地脚板结构，支架上设计了管路固定的管卡安装位，保证管路运行时的稳定性。附属部件包含方形储液箱体、板式换热单元，各部件之间的装配关系完全还原真实系统的连接逻辑，无干涉错位问题。材质与渲染阶段，为不同部件赋予对应真实材质：压力容器罐体采用金属哑光碳钢材质，表面做轻微的氧化质感处理；管路根据功能区分材质颜色，冷冻水管路做绿色防锈漆质感，氨气管路做蓝色防锈漆质感，控制管路做红色油漆质感；阀门手轮采用红色烤漆金属材质，阀体采用铸钢哑光材质；设备支架采用黄绿色防锈漆金属材质，还原工业设备的真实涂装效果；渲染阶段添加柔和的工业环境光，调整各部件的反光度与粗糙度，让金属材质的质感真实自然，同时清晰展现各部件的结构轮廓与装配关系。设计思路围绕氨制冷系统冷冻水制备的实际功能展开，整体布局遵循工艺流程顺序，从储液、汽化、换热到输出的流程走向清晰，各部件之间的间距预留了检修操作空间，管路排布整齐有序，避免交叉杂乱，既满足功能实现的要求，也符合工业设备的布局规范，可用于制冷系统的方案展示、安装指导、教学演示等场景。
