NH4OH公路用静态混合器结构设计

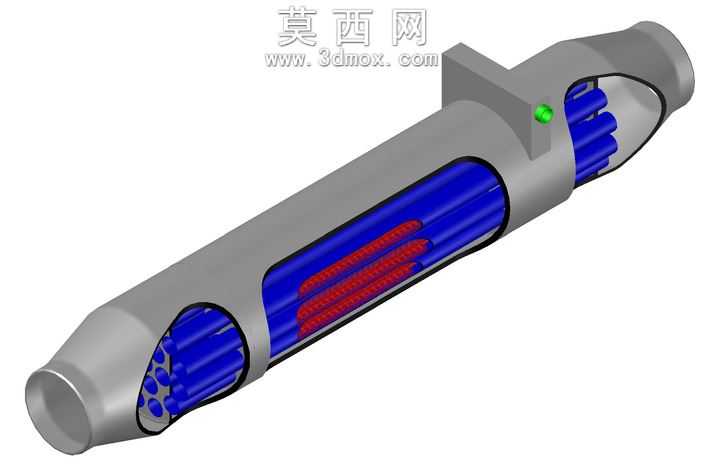

本作品为NH4OH公路应用场景的静态混合器三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对混合器的整体外形进行精准草绘定位，确定两端渐缩式进出接口的锥度参数、主体圆柱腔体的直径与长度比例，以及侧面安装固定支座的安装孔位尺寸，确保整体结构适配公路场景的安装空间要求。模型采用剖视展示结构呈现内部核心构造，外部壳体赋予哑光银灰色金属材质，模拟不锈钢管路的真实质感，表面添加细微的磨砂纹理提升渲染真实度，侧面的固定支座与壳体做一体化布尔运算处理，保证结构衔接处无错位缝隙，顶部的指示点位赋予亮绿色半透明材质，清晰标识安装定位标记。内部混合单元采用分层结构设计，蓝色部分为导流分隔腔道，通过多组平行排布的导流槽对进入腔体的氨与水进行初次分流，红色部分为交错排布的混合芯体，通过连续的折流结构让两种流体在流动过程中不断切割、旋转、重组，无需额外动力即可实现充分混合。建模过程中对内部流道的衔接处做了圆角过渡处理，避免流体流动过程中出现死角，同时优化了混合芯体的排布间距，在保证混合效率的前提下尽可能降低流体通过的阻力。渲染阶段采用工作室光照环境，通过多角度光源打光凸显壳体的金属质感与内部结构的层次差异，剖视切面做了平整化处理，让内部红蓝两色的功能部件区分清晰，直观展示流体从进入到流出的整个混合路径。该混合器在设计上取消了真空系统与加热系统的配套需求，运行过程无额外噪音产生，能够在不增加额外配套设备的前提下将混合生产效率提升一倍，适配公路沿线相关药剂投加、流体混合的作业需求，整体结构无运动部件，后期维护成本低，安装时通过侧面支座即可完成快速固定，两端接口可直接对接标准输送管路，无需额外定制转接构件。
