精灵球造型趣味文创摆件三维结构设计

　　这款球形文创摆件的结构设计，最初是从潮玩展示、桌面装饰的实际场景需求切入的，在做结构拆解之前，首先要明确它的使用边界：作为桌面陈列的小型摆件，整体直径控制在80mm，刚好可以适配常规手办展示柜的层板间距，不会因为尺寸过大挤占其他陈列品的空间，底部预留了3mm深度的平面定位区，不需要额外支架就可以稳定放置在木质、玻璃、金属等各类常见桌面材质上，不会出现滚动滑落的问题。

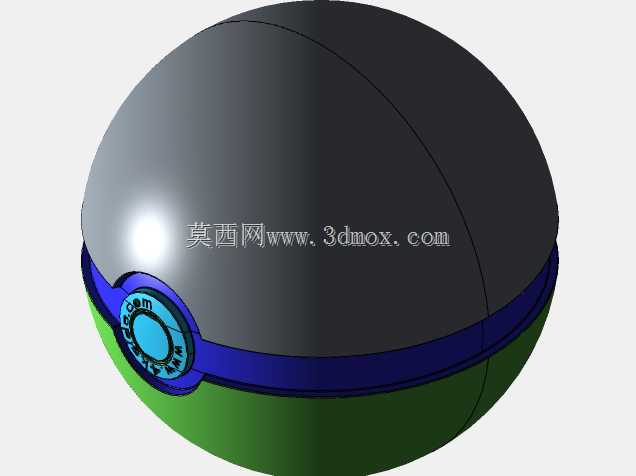

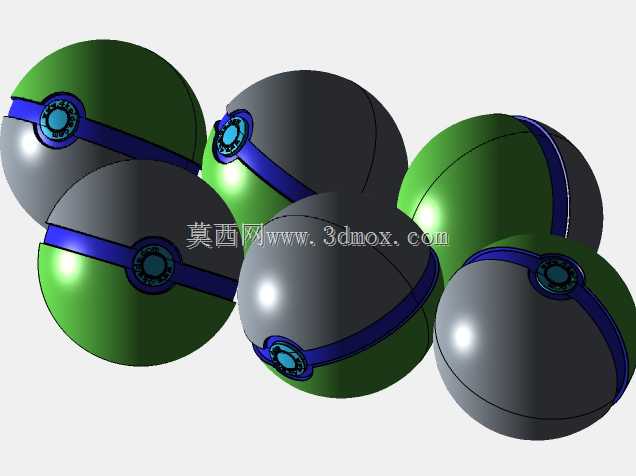

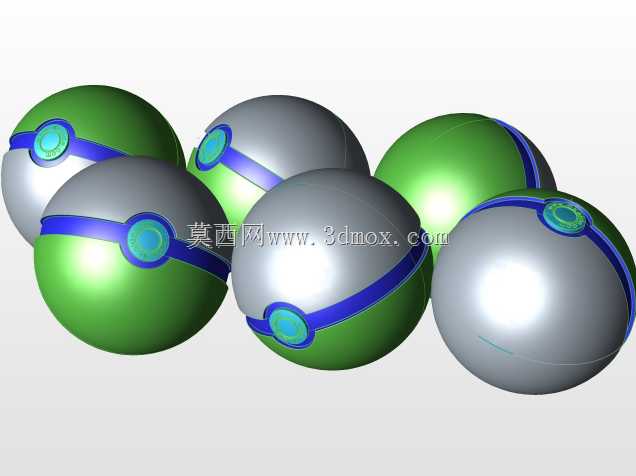

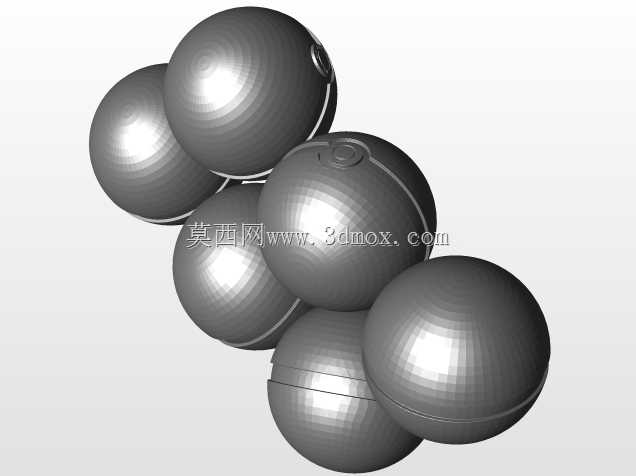

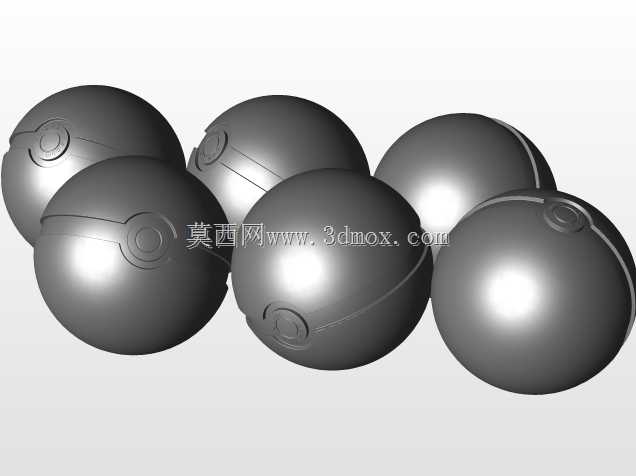

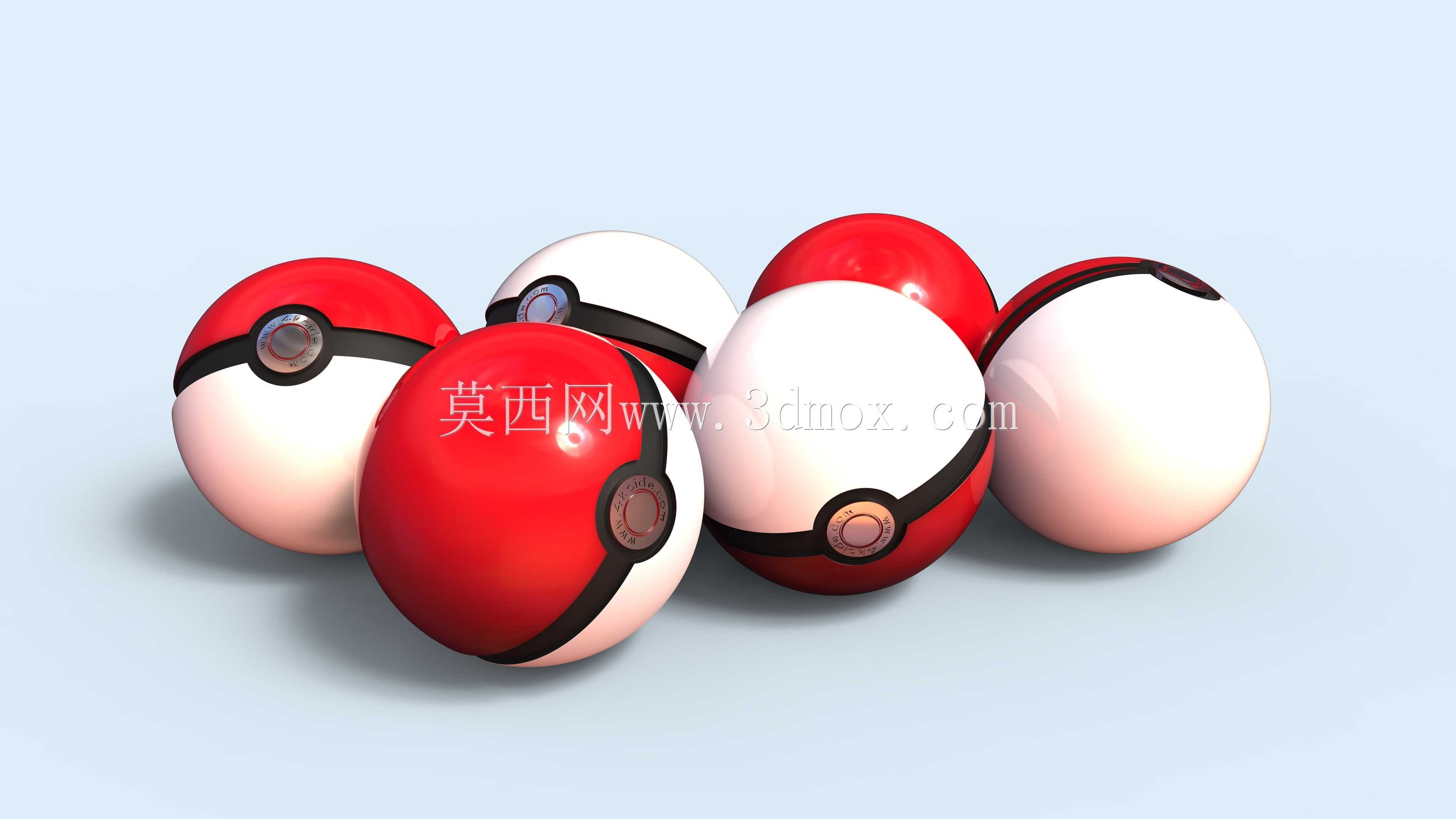

　　在结构拆分的思路上，没有采用传统整球一体成型的方案，而是沿球体赤道位置做了上下半球的扣合结构，上半球采用高光泽的曲面造型，表面曲率连续过渡，没有突兀的棱角，还原经典的红白分色视觉特征，分色位置的分界棱边做了0.2mm的圆角处理，既可以保证视觉上的清晰分界，又不会因为锐边造成使用时的刮蹭风险。中间的环形装饰带不是单纯的外观贴面，而是作为上下半球的连接锁紧结构，内置3个均匀分布的卡扣位，扣合后上下半球的配合间隙控制在0.1mm以内，既可以保证外观的整体性，又不需要额外的粘接剂就可以实现稳固连接，日常拿取、挪动的时候不会出现松脱散开的情况。

　　球体正面的圆形按键区域做了分层结构设计，最外层是透明的PC材质视窗，内嵌模拟的反光曲面，还原原作的视觉质感，按键和球体主体的配合采用小间隙滑配结构，按压行程控制在1.5mm，既保留了可按压的互动手感，又不会因为行程过大导致内部结构松脱，按键的复位依靠内置的微型弹性卡爪，不需要额外加装弹簧，减少了装配零件数量，降低了生产组装的复杂度。

　　从实际应用场景来看，这款结构除了作为静态陈列摆件之外，上下半球的中空内腔预留了足够的空间，可以容纳小型的电子元件，比如微型LED灯组、纽扣电池，改造为发光展示件，也可以放置小型的香片，作为桌面香薰摆件使用，内腔的壁厚统一控制在2mm，既保证了壳体的结构强度，日常轻微磕碰不会出现壳体开裂的问题，又最大化预留了内部的可利用空间，给后续的二次改造留出足够的余量。

　　在曲面建模的过程中，所有的球面曲率都做了连续性校验，避免出现曲面褶皱、曲率突变的问题，保证后期不管是采用3D打印做小批量手板，还是开模做注塑量产，都可以顺利脱模，不会出现卡模、表面缩水的问题。上下半球的配合止口做了1度的拔模斜度，配合面的粗糙度要求控制在Ra1.6，保证扣合的时候顺滑无卡顿，长期反复拆装也不会出现配合面磨损导致的松动问题。

　　考虑到不同使用场景的安装需求，除了底部的平面放置结构之外，在球体的背面预留了一个M3的螺纹孔位，可以搭配壁挂支架固定在墙面展示，也可以搭配连接杆安装在主题展示架上，适配漫展陈列、主题门店装饰等不同的使用场景，螺纹孔的位置做了局部加厚处理，壁厚达到4mm，保证安装连接的时候不会因为应力集中出现壳体开裂的问题。

　　整个结构没有复杂的异形曲面零件，所有的零件都可以采用常规的机加工或者注塑工艺生产，不需要特殊的加工设备，零件总数控制在5件以内，组装流程简单，不需要专业的工具就可以完成整球的装配，不管是个人爱好者做3D打印自制，还是工厂做批量生产，都可以很好的控制加工和装配成本。在做结构强度校核的时候，按照1米高度自由跌落至水泥地面的工况做了模拟验证，上下半球的扣合结构不会松脱，壳体的应力集中区域最大应力远低于常用PLA、ABS、PMMA等材料的屈服强度，日常使用过程中不容易出现损坏。
