带多孔镂空结构的金属立方体造型构件

　　这类带规则多孔镂空的立方体类构件，最早的应用场景集中在流体介质均布、轻量化承载结构两个方向，不少化工领域的静态混合单元、通风管路的整流栅格，都会采用类似的对称镂空构型，利用孔洞的导流作用打散介质流道内的层流边界，让不同组分的流体在流经构件时完成充分紊流混合，相比实心扰流件能降低30%以上的流阻损失，同时保证混合均匀度达到工艺要求。在轻量化承载场景中，这类对称镂空的立方体结构常被用作设备内部的支撑垫块，尤其是对重量有严格限制的机载设备、便携检测仪器内部，通过拓扑优化后的孔洞布局，能在保留立方体六个安装面定位基准的前提下，去除内部非承载区域的冗余材料，整体重量比同尺寸实心金属块降低60%左右，同时抗压强度仍能满足安装面的载荷要求，不会出现局部压溃变形的问题。

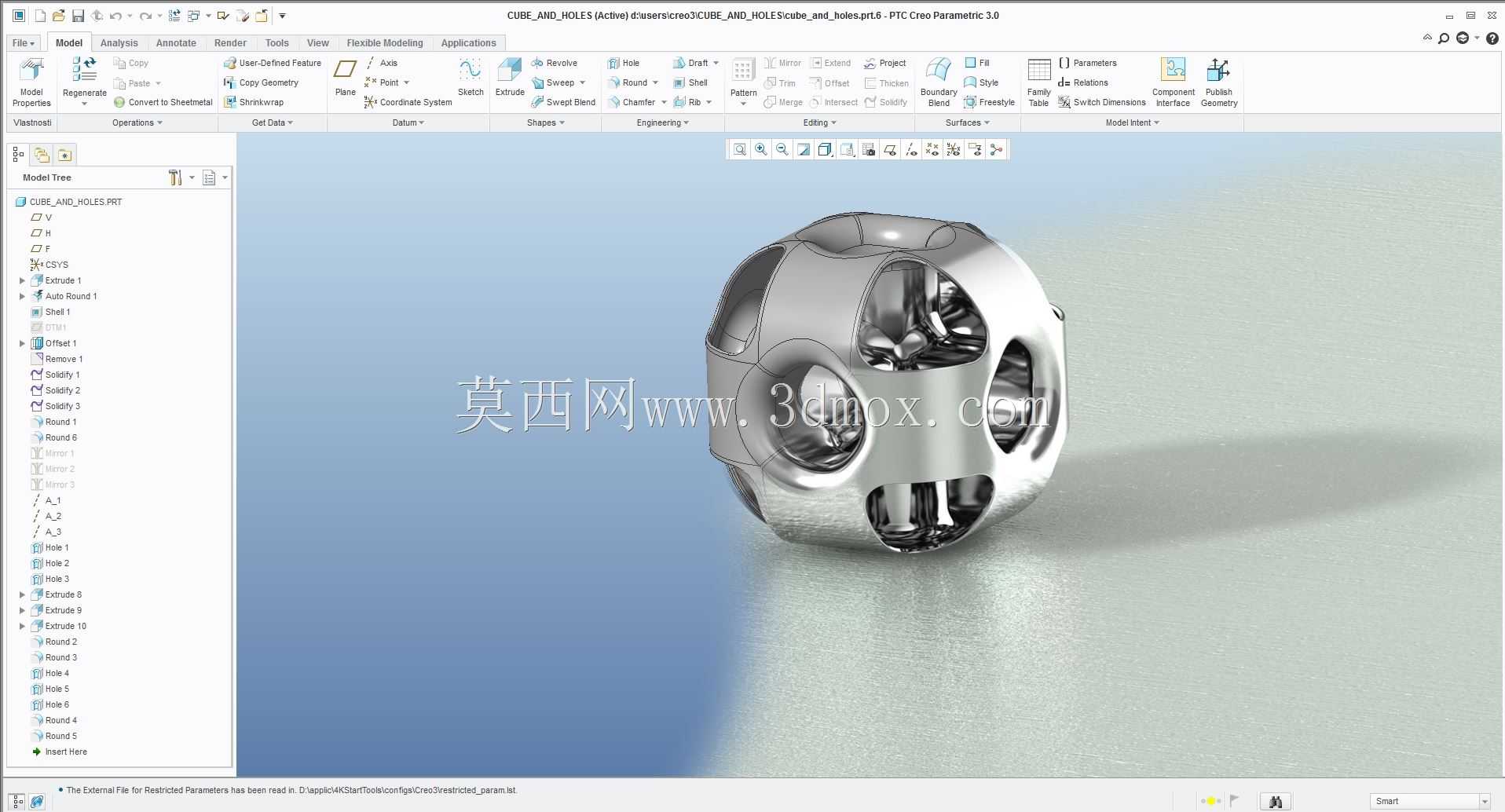

　　从设计思路来看，这类构件的建模核心是保证六个面的孔洞完全对称，每个面的开孔位置、孔洞曲面过渡半径完全一致，避免因结构不对称导致受力时出现应力集中，或是流体经过时产生偏流。建模时通常先以正立方体为基础基体，在每个面的中心位置定位开孔基准，采用旋转切除的方式生成单个面的孔洞特征，再通过圆周阵列、镜像阵列的方式完成六个面的特征生成，最后对孔洞与立方体棱边的交接位置做等半径圆角过渡，消除尖锐的应力集中棱线，避免后续热处理或者承载时出现裂纹萌生点。需要注意的是，孔洞内部的曲面要保证G1连续，不能出现建模时的碎面、折边，否则后续不管是做金属3D打印还是精密铸造，都会在曲面不连续的位置出现粘砂、支撑残留的问题，直接影响构件的表面质量和尺寸精度。

　　外形尺寸方面，这类构件的安装边界完全依托正立方体的六个外平面，设计时会根据实际安装空间确定立方体的公称边长，所有孔洞的开孔深度不会超过立方体中心的安全壁厚，保证中心区域保留足够的实体连接结构，不会因为孔洞过深导致各个面的结构完全贯通失去承载能力。通常中心保留的实体区域直径不小于立方体公称边长的15%，每个孔洞的内壁与相邻面孔洞的内壁之间保留的壁厚不小于公称边长的8%，这个壁厚比例既能保证构件整体的结构刚性，又能最大化实现轻量化效果。如果是用作流体整流的场景，孔洞的进出口边缘会做0.2-0.5mm的倒角处理，减少介质流经时的边缘涡流，降低流道内的气动噪声；如果是用作承载支撑的场景，六个外平面会预留0.1-0.2mm的加工余量，后续通过平面磨削保证六个面的平面度、相邻面的垂直度满足安装定位要求，避免安装时出现配合间隙。

　　在实际生产适配中，这类对称镂空结构如果采用传统切削加工，需要多次装夹找正，每个面的孔洞加工都要重新定位基准，加工效率低且容易出现位置度误差，因此目前大多采用金属增材制造的方式一次成型，建模时需要考虑增材制造的成型角度，尽量让每个孔洞的曲面自支撑，减少额外的支撑结构添加，降低后处理的工作量。如果是采用精密铸造工艺生产，建模时要根据所选金属材料的收缩率放大整体尺寸，同时在孔洞的非安装面位置预留工艺补缩通道，避免铸造时出现内部缩松缺陷。另外这类构件因为表面有连续的曲面镂空，也常被用作工业设备的外观装饰件，比如高端检测仪器的操作旋钮、工业设备的通风装饰盖，在满足功能需求的同时提升设备的外观质感，此时建模时会适当调整孔洞边缘的圆角半径，让表面过渡更顺滑，提升握持或者视觉上的质感。
