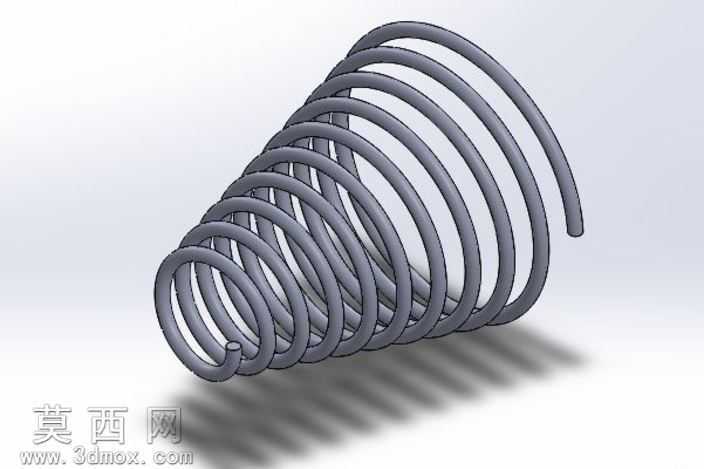

锥形螺旋压缩弹簧三维结构设计模型

本锥形弹簧模型采用SolidWorks三维建模软件完成全参数化设计，建模过程以螺旋线扫描为核心特征，首先根据锥形弹簧的变径特性创建锥形螺旋路径，螺旋线的螺距参数保持恒定，直径参数沿弹簧轴向从一端小圈径平滑线性过渡至另一端大圈径，精准还原锥形弹簧的轮廓特征。建模时首先绘制弹簧丝的圆形截面草图，将截面沿预先创建的锥形螺旋路径进行扫描凸台操作，生成弹簧的主体螺旋实体，随后对弹簧两端的收尾圈进行端部磨平处理，通过拉伸切除特征修整两端支撑圈的端面，保证两端端面平整，符合实际弹簧的安装支撑要求。材质渲染阶段选用弹簧钢常用的哑光深灰金属材质，添加适度的环境反射效果，还原金属弹簧的真实质感，同时在模型下方添加柔和的投影效果，增强三维模型的空间立体感。结构设计上，该锥形弹簧采用等螺距变径的结构形式，相较于普通圆柱螺旋弹簧，锥形弹簧在受压时能够实现圈与圈之间的逐层嵌套，有效压缩整体高度，具备更小的压并高度，同时具备更好的稳定性，不易发生侧向失稳，可在较小的安装空间内提供稳定的弹性力。设计过程中严格遵循弹簧设计的相关规范，螺旋升角取值在常规压缩弹簧的合理区间内，弹簧丝直径与圈径的比例符合力学设计要求，两端的支撑圈设置为有效贴合的结构，保证受力时载荷能够均匀分布在各圈簧丝上，避免局部应力集中。模型的所有特征均保留完整的参数化建模历史，可通过修改螺旋线的基圆直径、锥度参数、螺距数值、弹簧丝直径等参数快速调整弹簧规格，适配不同的使用场景需求，整体模型结构完整，特征清晰，无多余的冗余几何元素，曲面过渡顺滑，能够直观展示锥形弹簧的三维结构形态，可用于机械结构设计中的弹性元件选型参考、装配干涉检查以及相关的力学仿真分析前置模型使用。
