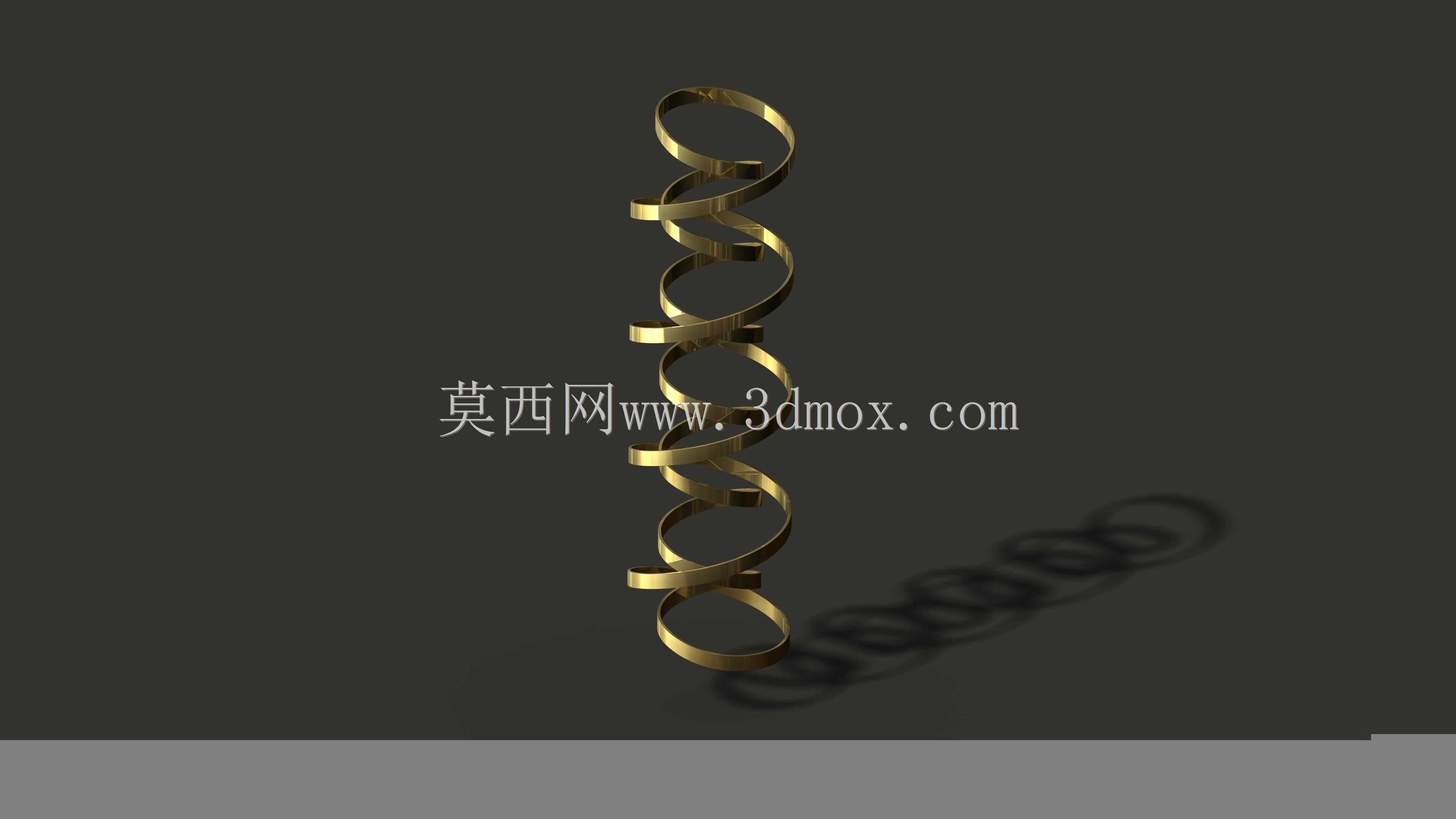

螺旋曲面结构创意机械造型设计

　　这类螺旋曲面构件的设计，最初的应用场景可覆盖流体导流、动态展示装置、小型物料输送单元等多个方向，在做结构推演的时候，首先要考虑的是螺旋升角的连续变化对整体受力的影响，不能出现曲率突变的折角，否则无论是做流体导向还是做动态运转演示，都会出现局部应力集中或者流道阻滞的问题。从结构设计的逻辑来看，整个螺旋体的基准线采用变距螺旋线拟合，根部与中心安装轴的衔接位置做了R角过渡处理，避免直角连接带来的应力集中问题，螺旋叶片的厚度从根部到外缘做了渐变减薄处理，既保证了根部连接的结构强度，又控制了外缘部分的整体重量，降低运转时的离心力负载。在安装边界的考量上，中心轴的配合段采用标准的圆柱配合面，预留了键槽安装位置，

　　可以直接适配常规的联轴器或者驱动电机输出轴，不需要额外做转接件的二次加工，整体的径向最大尺寸控制在常规小型工作台的安装范围内，轴向长度也适配多数小型展示台或者实验支架的安装空间，不需要对现有安装基座做大规模改造。从功能特性上来说，连续的螺旋曲面可以在低速运转时形成稳定的导向流场，当用于小型物料输送场景时，曲面的光滑度可以减少物料卡滞的概率，尤其是针对颗粒状的轻质物料，螺旋面的升角经过反复校核，刚好匹配物料的自然休止角，不会出现物料倒流或者堆积在叶片间隙的问题；如果用于动态展示装置，曲面的连续变化可以在转动时形成流畅的视觉动态效果，不需要额外加装装饰构件就能呈现出连贯的运动视觉反馈。设计过程中没有采用拼接式的叶片结构，

　　而是用整体成型的思路做曲面构建，每一圈螺旋的轴向间距都经过参数化调整，靠近进料端或者展示起始端的螺距稍大，方便物料或者视觉引导的切入，靠近出料端或者展示末端的螺距收窄，保证输出的稳定性或者视觉收尾的流畅感。在做三维结构搭建的时候，首先确定中心轴的基准轴线，然后根据不同应用场景的需求调整螺旋线的基线参数，再通过扫掠命令生成基础曲面，之后对曲面的厚度做梯度赋值，最后处理根部的过渡圆角和外缘的倒角，避免锐边带来的安装安全隐患。实际选型参考的时候，要注意这个构件的动平衡特性，因为螺旋结构属于非完全对称的回转件，在设计阶段已经对每一圈叶片的质量分布做了配平处理，当转速在常规的低速运转区间内，不会出现明显的径向跳动，

　　不需要额外加装动平衡校正块就能满足使用要求。安装的时候，中心轴的两端采用简支梁的支撑方式即可，不需要做额外的悬臂加固，因为整体重量经过优化后，轴的径向载荷在常规轴承的承载范围内，配合常用的深沟球轴承就能满足长时间运转的支撑需求。另外，螺旋曲面的表面粗糙度要求也根据应用场景做了区分，如果用于流体导流场景，曲面的表面粗糙度要控制在Ra1.6以下，减少流体流动的阻力；如果用于展示或者普通物料输送，Ra3.2的表面精度就可以满足使用要求，不需要做额外的抛光处理，降低加工成本。在结构校核的时候，重点验证了根部连接位置的抗弯强度，当叶片承受额定的物料载荷或者流体冲击载荷时，根部的最大应力远低于常用工程材料的许用应力值，不会出现叶片断裂或者变形的问题，同时外缘位置的形变位移量也控制在允许的范围内，高速转动时不会蹭到外围的护罩或者机壳。
