Creo平台销连接位移动画制作实操教程

　　在机械结构的方案评审、装配指导、功能演示环节，销连接类运动副的动画展示是传递设计意图的核心载体，很多工程师在做这类动画时容易出现运动路径偏移、约束冲突、帧速率不匹配的问题，核心原因是没有理清pin连接的自由度边界与动画关键帧的设置逻辑。做这类销位移动画前，首先要明确对应结构的实际安装边界：销类连接通常用于两个构件间的定轴转动或轴向滑移场景，比如悬架摆臂与转向节的连接销、液压支腿的锁止销、工装夹具的定位销，不同场景下销的运动行程、转动角度范围都有明确的工程限制，动画制作不能脱离实际工况随意设置运动参数。以轮边悬架的销连接结构为例，该部位的销既要承担车轮跳动时的摆臂转动载荷，还要预留减震器压缩时的轴向窜动间隙，

　　建模阶段就要提前把销与安装孔的配合公差、轴向限位挡圈的安装位置、相邻部件的运动干涉边界全部定义清楚，避免动画制作时出现部件穿模、运动超出实际行程的问题。动画设置环节，首先要进入机构运动仿真模块，提前删除装配环境下默认的重合、同轴心等固定约束，替换为pin连接专用的运动副约束：保留绕销轴线的旋转自由度、按需开放沿销轴线的平移自由度，锁死其余四个方向的自由度，这一步是动画运动逻辑正确的基础，很多新手做出来的动画运动卡顿、部件错位，本质是约束冗余或者自由度释放错误。设置完连接约束后，要先做一次静态干涉检查，把销运动全行程范围内相邻的轮胎、减震弹簧、制动管路等部件全部纳入检查范围，确认最小安全间隙满足工程要求，

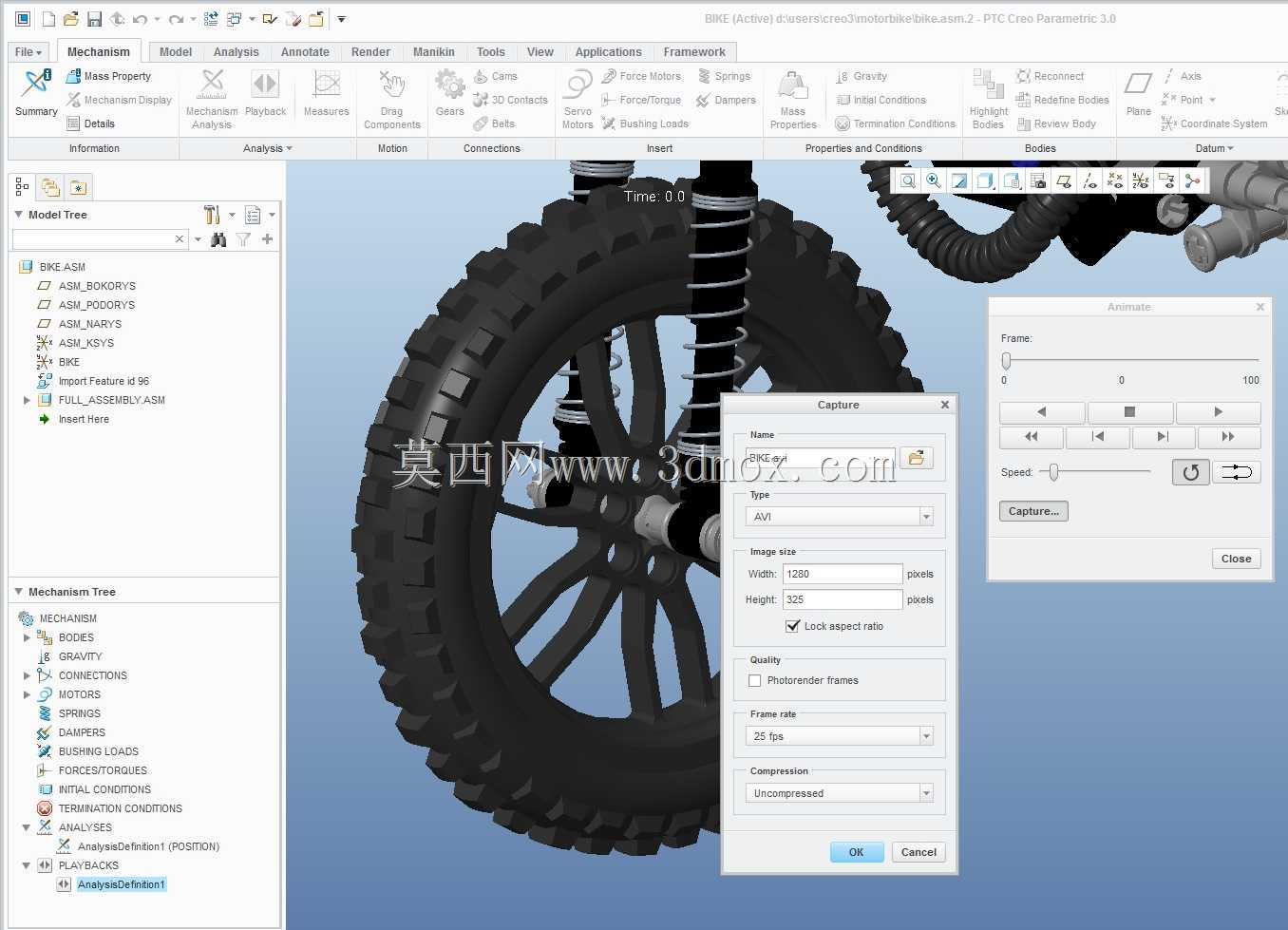

　　通常运动部件间的动态间隙不小于2mm，避免实际装配或运动时出现剐蹭。关键帧设置要贴合实际运动规律，不能做匀速线性的生硬运动：比如锁止销的插拔动作，插入初始阶段是快速进给，接近锁止位时要减速到位，拔出时先有小幅的轴向预动再快速抽出，和实际操作的受力节奏匹配；转动类的销连接比如摆臂销轴，运动曲线要匹配减震器的压缩回弹特性，车轮上跳时摆臂绕销转动的角速度由慢到快再到慢，下跳时的阻尼特性也要通过帧间隔的调整体现出来。渲染输出环节要注意视角的选择，主视角要清晰展示销的运动全过程，同时可以搭配小视窗展示约束参数面板、运动行程标尺，方便观看者理解运动逻辑；帧速率设置为25帧每秒即可满足工程演示需求，过高的帧速率会增加文件体积，

　　过低则会出现运动卡顿的观感。这类pin动画的实际应用场景非常广泛：在产品研发阶段，可以用来做方案的运动可行性验证，提前发现结构设计的干涉问题；在生产装配环节，可以做成作业指导书的演示片段，让一线装配人员快速理解销的安装顺序、锁止方式，减少装错、装反的问题；在客户方案汇报环节，直观的运动动画比二维图纸更能传递结构的工作原理，降低沟通成本。制作过程中还要注意细节的还原：销表面的防锈涂层、安装孔的倒角、开口销的锁止结构这些细节要在模型里体现，不能只做一个光杆销的简化模型，否则动画的写实感会大打折扣，也无法准确反映实际的装配关系。另外要注意运动副的摩擦参数设置，虽然工程演示动画不需要做精准的动力学仿真，但适当添加阻尼参数可以让运动效果更贴近实际，不会出现无惯性的生硬启停观感。对于带弹簧复位结构的销连接，要把弹簧的伸缩变形和销的位移做联动约束，销插入时弹簧压缩，销拔出时弹簧回弹，保证动画逻辑和实际结构的工作原理一致。很多工程师在做这类动画时容易忽略安装基准的问题，动画里的固定构件要和实际设备的安装基准对齐，比如悬架的销连接动画，要把车架连接位设置为固定基准，所有运动部件的运动都相对于这个基准计算，否则会出现整体结构漂移的问题，不符合实际的设备安装状态。
