螺旋齿轮副可调高度工作台概念设计

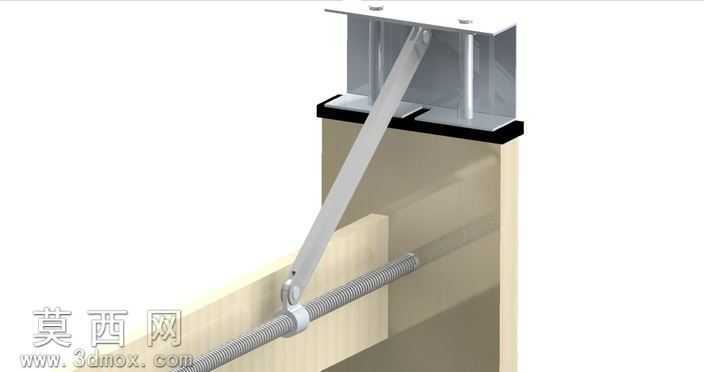

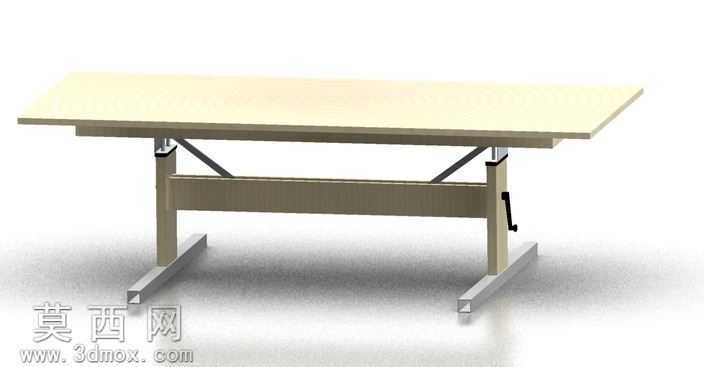

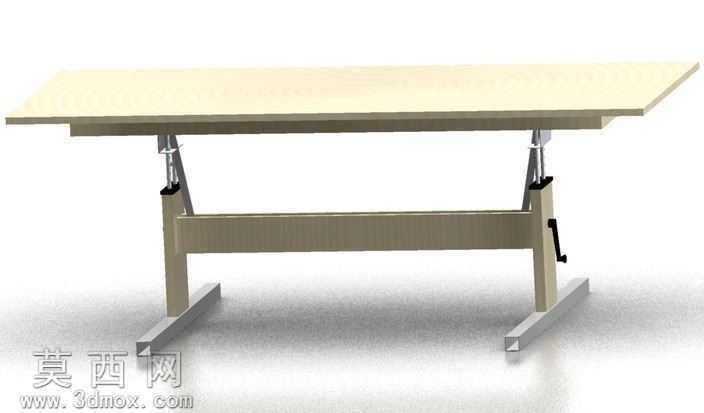

本作品为基于螺旋齿轮副传动的高度可调节工作台概念设计方案，全程通过三维建模软件完成全参数化结构搭建与真实感渲染输出。建模阶段首先对工作台的整体尺度进行合理规划，确定长方形桌面的长宽比例与基础厚度，桌面采用平整的板式结构建模，边缘做微小的圆角过渡处理，还原实际家具板材的工艺特征。支撑结构部分，两侧设置立式支撑立柱作为升降导向载体，立柱底部连接横向落地支撑脚，支撑脚采用C型槽钢式截面建模，保证放置状态的稳定性，两侧立柱之间设置横向连接横梁，强化整体框架的结构刚性，避免升降过程中出现框架形变。核心的高度调节结构采用螺旋齿轮副传动设计，建模时精准还原齿轮的齿形参数与螺旋升角，保证传动逻辑的合理性，侧方设置手摇驱动柄，通过齿轮副的啮合传动将旋转运动转化为支撑立柱的竖向升降位移，实现桌面高度的无级调节，同时在支撑位置设置斜向加强筋结构，分散桌面承重时的应力集中点。材质渲染阶段，桌面赋予浅米黄色哑光板材材质，模拟防火板或实木贴皮的表面质感，支撑框架与传动结构赋予银灰色金属哑光材质，还原钢制构件的表面肌理，地面添加柔和的阴影反射效果，提升整体渲染图的真实感。设计思路上聚焦于手动升降工作台的轻量化概念验证，摒弃复杂的电动驱动结构，采用纯机械螺旋齿轮传动实现高度调节，兼顾结构可靠性与操作便捷性，可适配不同身高使用者的操作需求，也可作为多功能桌、作业工作台的结构原型参考，整体建模过程严格遵循机械结构的装配逻辑，所有运动部件均预留合理的装配间隙，确保结构运动逻辑通顺无干涉，虽为概念设计方案，但所有结构参数均具备实际落地的可行性参考价值。
