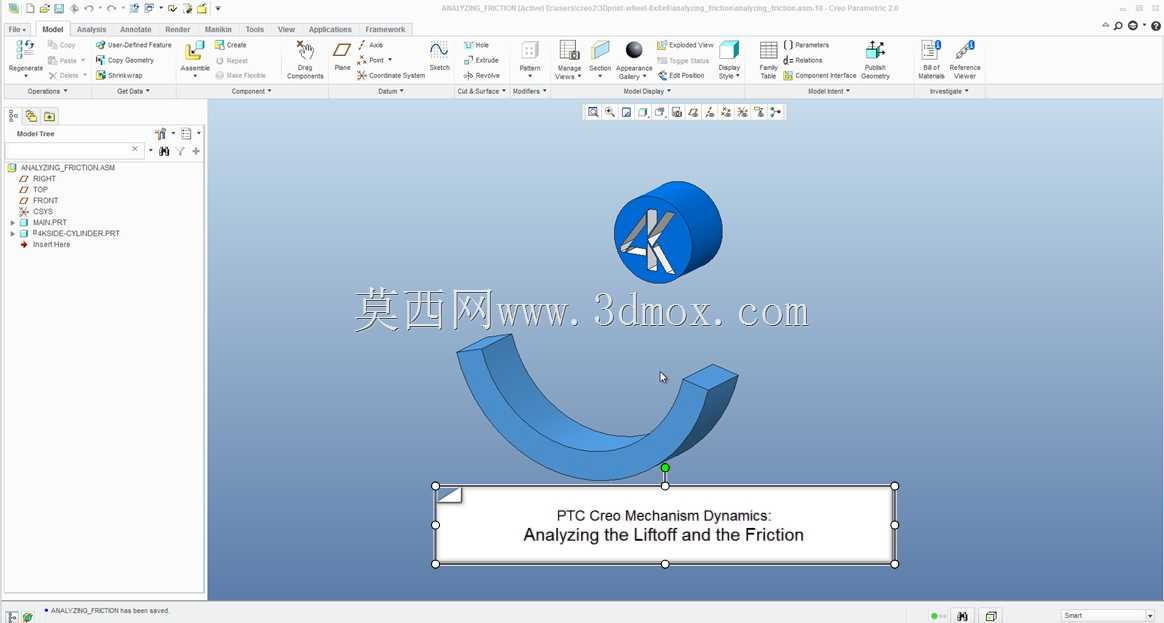

Creo机构动力学升空摩擦仿真操作演示

　　追根溯源大多是前期设计阶段没有准确模拟摩擦对运动的阻尼作用，也没有考虑构件运动过程中接触状态变化带来的升空（即接触脱离）现象，导致理论计算的驱动力、构件强度冗余都与实际需求存在偏差。从设计思路层面来说，做这类动力学仿真首先要理清构件之间的运动副约束关系，不能为了简化计算随意添加冗余约束，否则会直接导致系统自由度计算错误，摩擦参数的设置不能直接照搬软件默认值，需要结合构件的实际材料配对、表面处理工艺、润滑条件来调整静摩擦、动摩擦系数，比如钢与钢的干摩擦系数和带润滑状态的摩擦系数差距可达数倍，直接套用默认值会让阻尼计算完全失真。关于升空现象的模拟，核心是要正确设置接触对的检测参数，调整接触刚度、穿透容差的数值，在机械结构的运动方案验证环节，机构动力学仿真是提前预判运行风险、优化结构参数的核心手段，其中升空状态判定与摩擦参数的合理施加，直接决定仿真结果与实际工况的匹配度，很多刚接触动力学分析的工程师，常因为约束设置、参数赋值的逻辑偏差，导致仿真结果无法指导实际设计。这类仿真分析的核心应用场景覆盖了轻工机械的间歇送进机构、工程机械的铰接动作部件、自动化产线的摆臂转运结构等多个领域，但凡涉及两个及以上构件存在相对运动、且运动过程中存在接触脱离、接触摩擦的工况，都需要通过这类动力学分析验证动作可靠性。实际工程应用中，很多设备在空载调试时动作顺畅，带载运行后却出现卡滞、构件跳动、定位精度超差的问题，

　　避免仿真过程中出现构件虚假穿透、或者接触判定过于敏感导致的计算不收敛，很多人做这类仿真时遇到计算中断，大多是接触参数和求解步长没有匹配好，步长设置过大就会错过接触状态切换的瞬间，导致系统判定构件出现无约束的自由飞散，也就是仿真报错里常见的机构奇异问题。从安装边界与尺寸关联的角度来说，做这类仿真前需要先确认各构件的三维模型尺寸与实际加工尺寸一致，铰接点的安装位置偏差、构件的形位公差都会影响运动轨迹，进而改变接触摩擦的作用位置与作用力大小，比如弧形导向构件的曲率半径如果存在加工偏差，运动件在导向面上的接触压力分布就会和仿真结果出现差异，摩擦带来的阻力矩变化也会偏离预设值。在实际的设备迭代设计中，这类仿真可以大幅减少物理样机的试制次数，

　　以前没有仿真手段的时候，需要反复加工不同参数的构件做台架试验，调整摩擦副的配合间隙、驱动力的输出曲线，现在通过准确的动力学仿真，可以在三维建模阶段就把不同工况下的运动状态模拟出来，比如模拟机构启动瞬间的静摩擦突破过程、运动过程中因为振动导致的构件短暂脱离接触（升空）再重新接触的冲击载荷，这些数据都可以直接用来指导结构强度校核、驱动元件选型。需要注意的是，仿真过程中不能忽略重力参数的正确设置，重力方向的设定要和设备实际安装姿态一致，很多人做竖直方向运动机构的仿真时，重力方向设置错误，直接导致升空状态的判定完全相反，得出的摩擦阻力计算结果也完全没有参考价值。另外，摩擦的作用不仅是带来运动阻尼，在很多夹紧、定位类的机构中，

　　摩擦是实现功能的核心要素，比如靠摩擦力锁紧的定位机构，就需要通过仿真验证不同正压力下的摩擦力是否足够克服工作载荷，避免出现锁紧后滑移的问题，而这类机构在动作过程中也会存在锁紧件从脱离到接触压紧的升空-接触过程，参数设置的准确性直接决定功能能否实现。对于做三维建模和结构设计的从业者来说，掌握这类动力学仿真的设置逻辑，本质上是把实际物理场景的作用规律映射到虚拟仿真环境中，每一个参数的设置都要有实际的工程依据，不能凭感觉赋值，比如接触刚度的设置，要结合构件的材料弹性模量来调整，刚度设置太小会出现明显的虚假穿透，设置太大又会导致求解过程震荡、计算速度变慢，需要在计算精度和计算效率之间找到平衡点。
