不带保留线圈弹簧的标准油密封部件

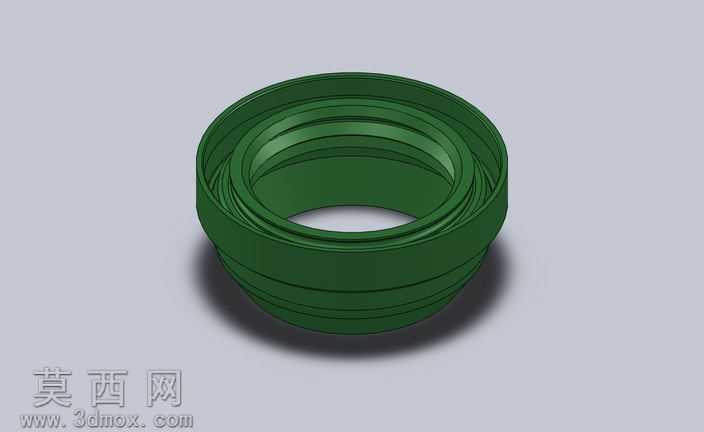

本作品为不带保留线圈弹簧的标准油密封部件三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循油封密封件的通用设计规范，先通过旋转凸台命令生成油封的主体环形基体，再依次绘制多道环形密封唇的轮廓草图，通过旋转切除与凸台叠加的方式构建出多层阶梯式的密封唇结构，每一道密封唇的倒角、过渡圆角都按照标准密封件的尺寸公差要求进行精准约束，确保各部位尺寸符合行业通用的安装适配标准。模型渲染阶段采用哑光深绿色工程塑料材质模拟丁腈橡胶油封的真实质感，材质参数调整了漫反射粗糙度与环境光遮蔽强度，还原橡胶材质略带磨砂的表面特性，同时添加了柔和的环境光影与底部投影效果，清晰呈现各层环形结构的层次关系与轮廓细节。结构设计上，该油封采用无弹簧自紧式密封结构，省去了传统油封内部的环形箍紧弹簧，依靠橡胶材质自身的弹性形变实现对轴面的贴合密封，主体外壁设置有多道环形防滑凹槽，用于安装时与安装座孔形成过盈配合防止油封移位，内壁的多道密封唇分别承担主密封、副密封与防尘挡污的功能，各唇口之间预留有微量的储油间隙，可在工作时留存少量润滑介质降低唇口磨损。设计思路围绕简化安装、降低成本的需求展开，去除弹簧结构后既简化了油封的生产装配工序，也避免了弹簧锈蚀、失效带来的密封寿命缩短问题，适用于低压、低转速工况下的旋转轴密封场景，模型所有特征均保留完整建模历史，可根据实际安装的轴径、座孔尺寸直接修改参数调整规格，各部位的壁厚、唇口角度都经过结构合理性校验，不存在建模破面、特征重叠等问题，可直接用于装配模拟、工程图导出以及3D打印样件验证。
