可夹持笔具绘制直线的连杆式绘图辅具

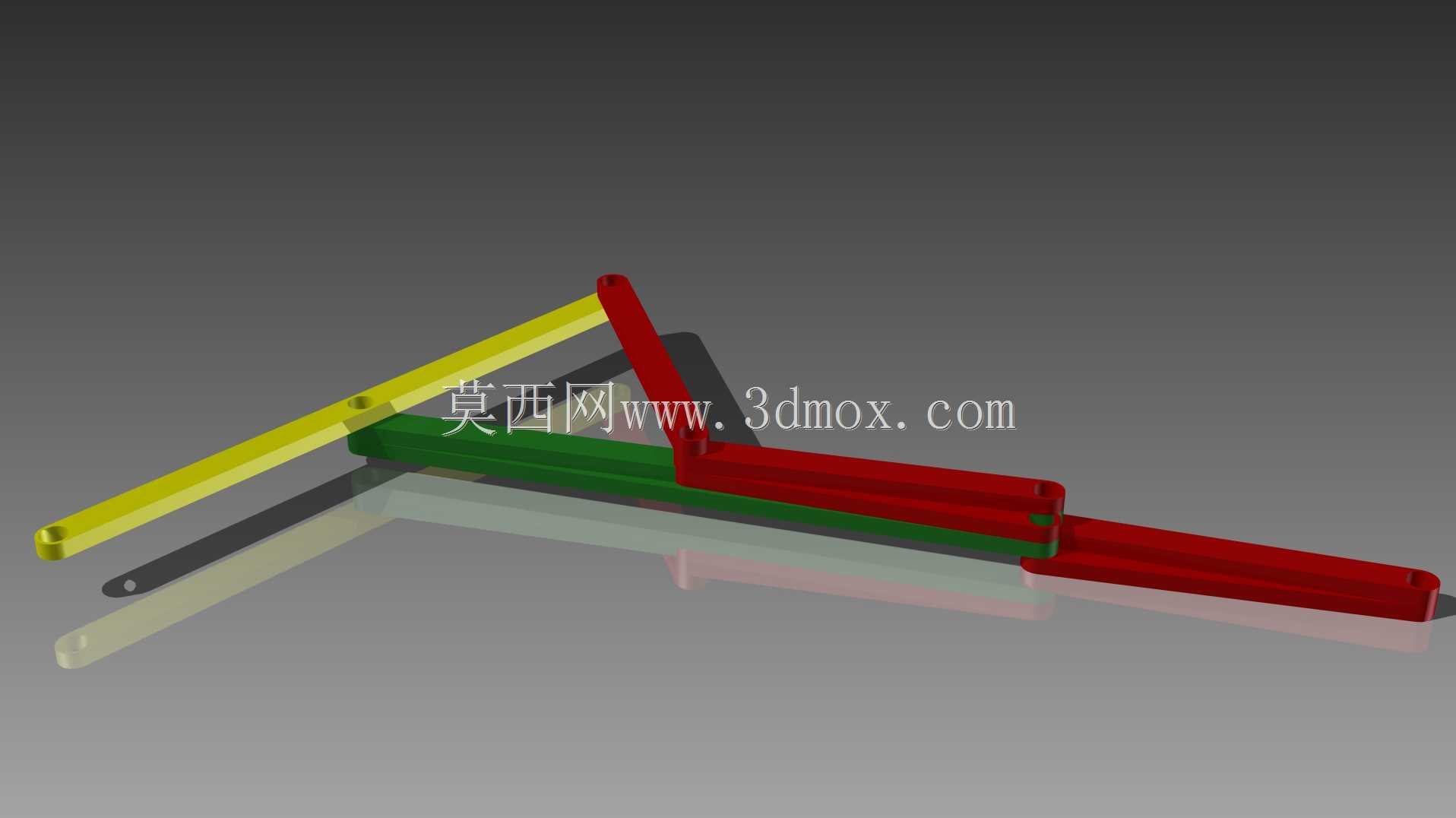

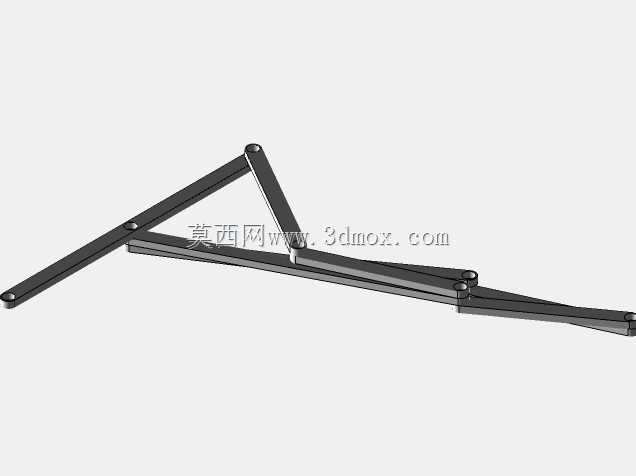

　　在机械加工划线、教学板书绘图、钣金放样标记等场景中，徒手绘制长直线往往存在精度不足、线条歪斜的问题，常规直尺受长度限制无法适配大尺寸平面的划线需求，这款连杆式绘图辅具正是针对这类痛点设计的纯机械结构工具。从结构组成来看，整套机构由三根不同长度的杆件通过铰接副组合而成，底部设置有接地定位端，使用时将接地端贴合在绘图平面边缘作为固定回转支点，短杆端部预留有笔具夹持槽，可适配常规直径的钢笔、铅笔、记号笔等书写划线工具，调整好笔具伸出长度后锁紧夹持结构，握持笔端沿平面移动，即可通过连杆的铰接约束带动笔具走出标准直线路径，无需依赖长直尺即可完成大跨度直线的绘制。

　　设计过程中重点考量了铰接副的间隙控制，所有铰接孔与销轴的配合选用间隙较小的过渡配合，避免杆件转动过程中出现旷量导致绘制线条出现锯齿或偏移，杆件的截面选用矩形截面，在保证结构刚性的同时控制整体重量，长时间握持使用不会产生明显的负重感。接地端的底面做了防滑纹理处理，与木质、金属、纸面等常见绘图平面接触时都能保持足够的静摩擦力，绘制过程中支点不会出现滑移，保证直线的起点与终点位置精度。从安装边界来看，整套机构收拢状态下的长度不超过单根最长杆件的尺寸，可放入常规工具盒或绘图包内携带，展开后最大绘制直线长度由长杆的有效行程决定，可覆盖日常机械划线、教学绘图、手工制作等场景的绝大多数直线绘制需求。

　　杆件的铰接位置做了限位结构，避免杆件转动角度过大导致机构死点，使用过程中无需刻意调整角度，握持笔端自然移动即可完成直线输出，操作门槛极低，无需专业培训即可快速上手。不同于电动绘图工具或大型划线设备，这款纯连杆结构无需外接电源、气源，没有复杂的电子元件，故障率极低，在车间现场、户外作业、无供电的教学场景下都能稳定使用。结构上没有易损件，铰接销轴选用耐磨金属材质，长期反复转动也不会出现明显磨损导致精度下降，杆件表面做了氧化或喷塑处理，接触手部汗渍、车间油污后也不会出现锈蚀，日常维护仅需定期在铰接位置滴注少量润滑油即可保证转动顺畅。

　　在实际划线作业中，针对大型钣金件的下料划线、设备安装的基准线标记场景，这类连杆辅具可以替代长钢直尺完成单人操作，无需两人配合扶持直尺即可画出数米长的标准直线，大幅提升现场作业效率；在教学场景中，教师可使用该工具在黑板上快速画出规整长直线，无需借助笨重的长直尺，也不会出现直尺打滑导致的线条歪斜问题；在手工模型制作、美术绘图场景中，该工具也可适配马克笔、针管笔等细径笔具，完成高精度直线的绘制，适配不同场景的使用需求。设计时还考量了不同笔具的夹持兼容性，夹持槽内设置有弹性调节片，可适配直径6mm到12mm之间的各类笔具，无需额外更换夹头即可快速切换不同划线工具，针对金属表面划线的划针也可通过更换适配夹头完成装夹，拓展了工具的适用场景。杆件的长度配比经过反复迭代验证，保证在整个行程范围内笔具的移动轨迹始终保持直线，不会出现弧度偏差，铰接点的位置排布避开了笔具的移动路径，绘制过程中杆件不会与绘图平面产生剐蹭，不会蹭花已经画好的线条或污染纸面。
