自行车后方传动链轮结构设计

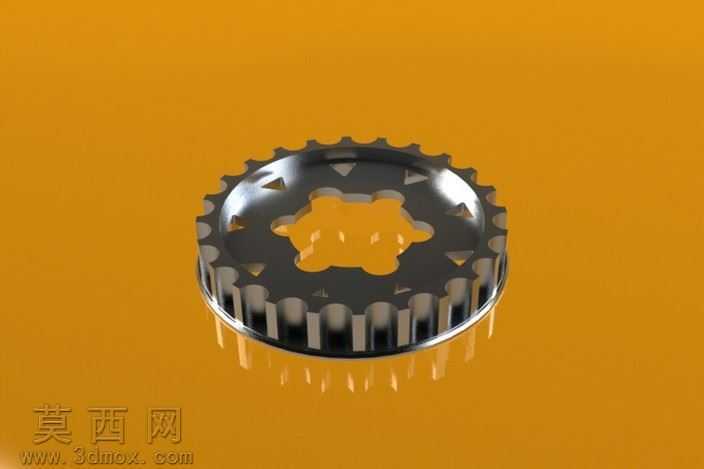

本作品为自行车传动系统核心零部件——后方链轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过草图绘制链轮的节圆、齿根圆、齿顶圆基准轮廓，依据自行车链轮的啮合标准齿形参数，逐一定义每个齿的渐开线齿廓曲线，保证齿形与传动链条的啮合精度，避免传动过程中出现跳齿、卡滞问题。链轮中心的花键连接结构采用多段草图拉伸切除完成，花键的齿形、齿数、配合公差均参照自行车花鼓的连接标准设计，确保链轮与后轮花鼓的装配同轴度，减少传动过程中的偏磨损耗。建模过程中对链轮的减重孔结构进行了优化，在保证链轮整体结构强度的前提下，通过三角形镂空结构去除多余材料，既降低了零件自重，也提升了链轮转动过程中的动平衡性能。材质与渲染阶段，为还原金属链轮的真实质感，赋予零件高抛光合金钢材质，调整材质的反射率、粗糙度参数，模拟金属表面经过电镀处理后的亮面金属效果，同时添加轻微的表面磨损纹理细节，让模型更贴近实际使用的零件状态；场景搭建采用纯色暖橙背景，搭配地面反射效果，突出链轮本身的结构细节与金属质感，渲染输出时调整光照角度，让齿形边缘、花键结构的轮廓阴影清晰呈现，完整展示零件的立体结构。设计思路上，该链轮针对山地自行车的传动需求优化了齿形厚度与结构强度，相比普通城市自行车链轮，齿部厚度增加15%，能够承受更大的踩踏扭矩，适配复杂骑行场景下的大力度传动需求；花键连接结构采用多齿配合设计，分散传动过程中的接触应力，延长零件的使用寿命，整体结构在满足传动功能的基础上，兼顾了轻量化与耐用性的平衡，可直接用于自行车传动系统的装配验证、结构优化参考，也可作为相关零部件加工生产的三维参照模型。
