1/4-20规格外六角螺栓精密建模作品

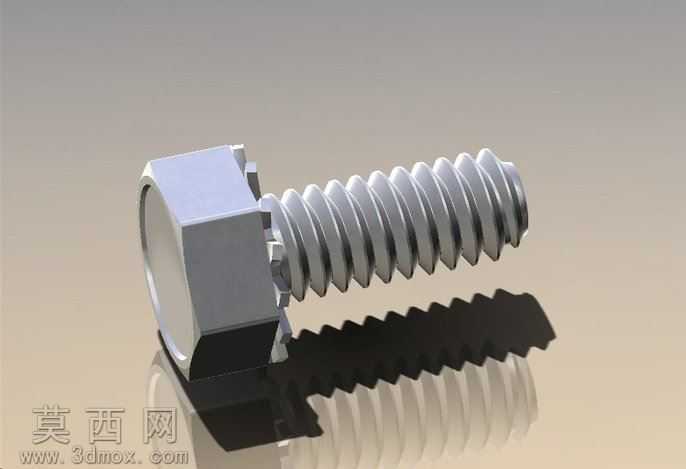

本作品为1/4-20规格外六角螺栓的三维建模成果，建模阶段严格遵循美制统一螺纹标准参数，先通过草图绘制精准的六角头正六边形轮廓，标注对边、对角尺寸符合1/4英寸规格螺栓的公差要求，再通过拉伸特征生成六角头基体，针对六角头与螺杆衔接处的倒角结构，采用倒角特征按照标准工艺要求设置45度倒角参数，避免应力集中的结构缺陷。螺杆部分的建模重点在于外螺纹结构的还原，没有采用简化的贴图示意方式，而是通过螺旋线命令生成匹配20牙/英寸螺距的螺旋路径，绘制符合螺纹牙型角60度的牙型截面轮廓，沿螺旋路径扫描切除生成完整的连续外螺纹结构，每一圈螺纹的牙顶、牙底圆弧过渡都做了精细化处理，还原真实螺纹的加工成型特征，同时在螺杆末端设置符合标准的倒角结构，方便实际装配时的导入对位。材质与渲染阶段，为模型赋予了镀锌碳钢的物理材质，调整金属基底的粗糙度参数模拟冷镦加工后的金属哑光质感，针对六角头的侧面加工纹理做了细微的凹凸贴图处理，还原真实螺栓的加工表面细节；场景搭建采用浅米色哑光地面作为承载面，添加柔和的区域光从侧上方打光，开启光线追踪渲染模式，精准计算金属表面的反射、折射效果，螺栓在地面投射出边缘柔和的阴影，同时在接触位置生成自然的接触反射效果，清晰展现螺纹的螺旋结构层次与六角头的棱角立体感。设计思路上，该模型针对中小型企业通讯设备、电话分机等产品的装配场景开发，建模全程严格匹配紧固件的实际装配尺寸，既可以用于产品装配环节的干涉检查、装配工艺模拟，也可以作为标准件库素材导入各类通讯设备的整机装配文件中，模型的结构细节完全还原实物特征，没有做过度的简化处理，能够满足工程渲染、装配仿真、结构验证等多场景的使用需求，螺纹部分的参数化建模逻辑也支持后续快速调整规格，衍生出同系列不同长度的螺栓模型，适配更多装配场景的使用需求。
