800mm规格工业轴流通风机三维设计

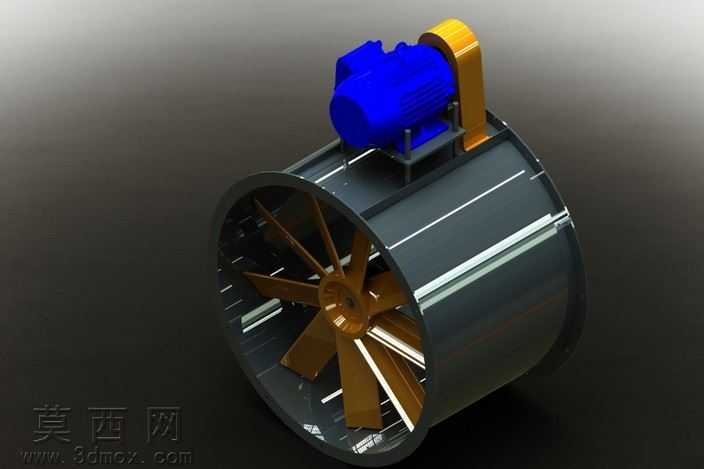

本模型为直径800mm规格的工业轴流通风机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业通风设备的实际尺寸比例，对风机的各个组成部件进行了精细化还原。模型整体由圆筒形风筒、多叶片轴流叶轮、驱动电机、皮带传动机构、安装支架五大核心部分组成，建模时首先构建风筒的薄壁圆柱主体，对风筒内壁的导流结构、筒身的加强筋条进行了细节刻画，保证风筒结构的合理性与真实感。叶轮部分采用扭曲翼型叶片设计，每一片叶片的安装角度、曲面弧度都经过参数化调整，匹配轴流风机的气动性能要求，叶轮轮毂与叶片的连接结构、轮毂中心的轴孔定位都做了精准建模，还原真实叶轮的装配逻辑。驱动部分采用蓝色涂装的异步电动机模型，电机的散热筋、接线盒、安装底座都做了细节还原，电机与叶轮之间采用皮带传动结构，建模时还原了皮带轮的槽型结构、传动皮带的张紧形态，以及电机安装支架的调节结构，可直观展示传动系统的布局逻辑。渲染阶段采用工业产品渲染流程，为风筒赋予深灰色金属烤漆材质，模拟工业设备常用的防护涂层质感，表面添加细微的颗粒纹理提升真实度；叶轮部分赋予古铜色金属材质，模拟铸铝或钢制叶轮的金属质感，叶片边缘做了高光处理体现曲面的光滑度；电机部分赋予蓝色哑光工业漆材质，传动护罩赋予金黄色金属材质，区分不同部件的材质属性。场景布光采用三点布光结合环境反射的方式，突出金属部件的反光特性与结构轮廓，让整体渲染效果清晰展现风机的结构层次。设计思路上，该风机定位为陶瓷绝缘子预烘干、卫生洁具烘干工序的专用通风设备，建模时充分考虑了烘干场景下的设备使用需求，风筒的密封结构、电机的外置安装布局都适配高温高湿的烘干工况，避免电机直接接触湿热空气影响使用寿命，整体结构紧凑，安装方式适配烘干设备的风道对接需求，可直接用于烘干生产线的风道布局仿真、设备装配演示以及相关的工程教学场景，模型的各个部件均为独立建模，可支持拆解展示、运动仿真等后续应用，能够直观呈现轴流风机的工作原理与结构组成。
