手动杠杆式压合工装设备三维设计

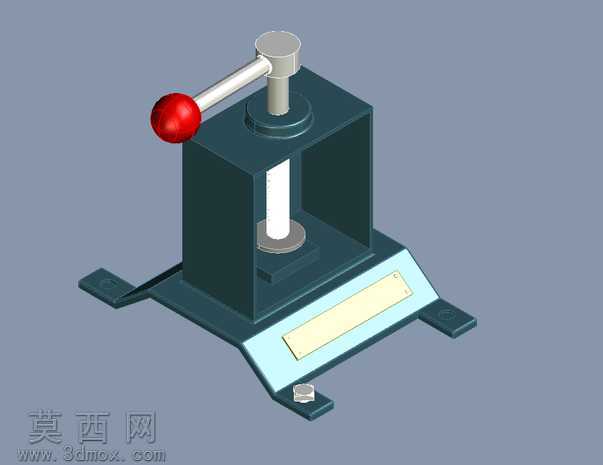

本作品为手动杠杆式压合工装的三维设计成果，建模阶段通过参数化特征建模方式完成全零件构建，首先对底座、框式机架、杠杆操作臂、压头组件、操作手柄球等独立零件分别进行草图绘制，通过拉伸、切除、旋转、倒角等基础建模命令完成单个零件的几何特征搭建，保证各零件的尺寸公差匹配逻辑合理，装配阶段采用自下而上的装配流程，依次添加同轴、重合、距离等装配约束，还原杠杆绕固定转轴转动、压杆沿竖直方向直线滑动的真实运动关系，确保操作臂扳动时压头可沿机架内部的导向结构平稳上下移动，无干涉卡滞问题。渲染阶段对不同零件赋予适配的材质属性，机架与底座采用哑光深绿色喷塑金属材质，还原工业工装的漆面质感，操作杆采用亮面镀铬金属材质，端部操作球采用高光泽红色酚醛塑料材质，压头与内部承压柱采用抛光不锈钢材质，底座前部的标识铭牌采用米黄色哑光塑料材质，通过环境光、漫反射、高光参数的调整，让不同材质的质感区分清晰，整体渲染效果真实还原实物的视觉观感。结构设计上采用框型立式机架结构，底座延伸出带安装孔的固定支脚，可通过螺栓将工装固定在工作台面，提升作业时的稳定性，杠杆臂的力臂比例经过合理设计，可通过较小的手部操作力在压头端获得足够的压合作业压力，压头下方设置圆形承压台，保证施压时受力均匀，底座前部预留的标识区域可标注工装编号、适用工况等信息。设计思路围绕小型零件手动压合作业的需求展开，摒弃复杂的动力结构，采用纯机械手动驱动方式，无需外接电源或气源即可完成压装、压印、试样裁切等轻载施压作业，整体结构紧凑，操作便捷，适合实验室、小型加工工位的轻量施压场景使用，建模过程中对所有活动部件的运动行程进行了限位设计，避免操作过程中出现超程脱开的问题，各棱角位置均添加了工艺倒角，既符合实际加工的工艺要求，也避免操作时的锐边划伤风险。
