汽车座位系统子部件焊接夹具设计

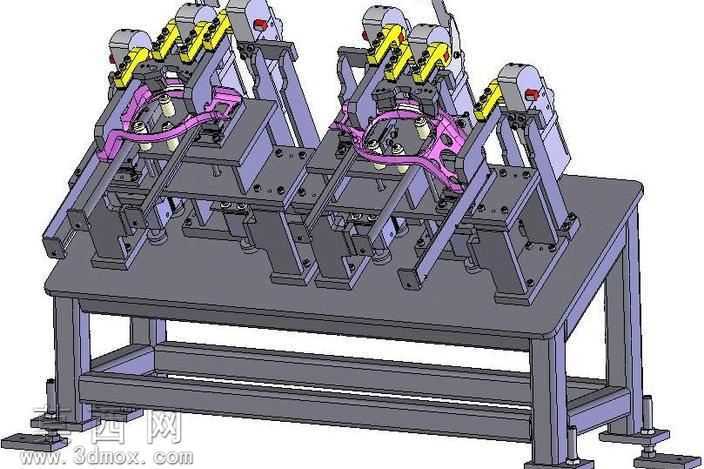

本作品为针对汽车座位系统子部件设计的专用焊接夹具三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械工装设计规范，对所有零部件进行了精确的尺寸约束与装配配合校验，确保各运动部件无干涉、定位基准统一。模型整体采用方管焊接机架作为承载底座，底部配置可调式支撑脚杯，可适配车间不同平整度的安装地面，保障工装作业时的整体稳定性。夹具的定位单元依据待焊接座位子部件的型面特征设计，采用仿形定位块贴合工件曲面，搭配多组气动夹紧单元实现工件的快速压紧，夹紧压头位置经过反复调校，可在避开焊接作业路径的同时提供足够的压紧力，防止焊接过程中工件出现移位、变形问题。模型对各功能模块进行了清晰的结构划分，左右对称布置的双工位结构可同时完成两套座位子部件的装夹焊接作业，有效提升焊接工序的生产效率；气动元件的安装位预留了足够的管线排布空间，方便后续实际加工装配时的气路连接与维护。材质设定上，机架部分采用标准结构钢材质，定位块与压头采用调质处理的合金工具钢以提升耐磨性能，气动元件采用对应工业标准件的外观材质渲染，整体渲染效果清晰区分不同功能部件，直观展现夹具的整体布局与结构细节。设计过程中充分考虑了焊接作业的操作便利性，所有夹紧操作端均布置在工装外侧便于操作人员触及的位置，定位部件设计为可快换结构，可适配小范围尺寸调整的同系列座位子部件焊接需求，兼顾了工装的专用性与一定的柔性适配能力，整体结构紧凑、布局合理，可直接作为同类焊接工装设计的参考方案，也可用于焊接工序的作业模拟、工装加工出图的基础模型使用。
