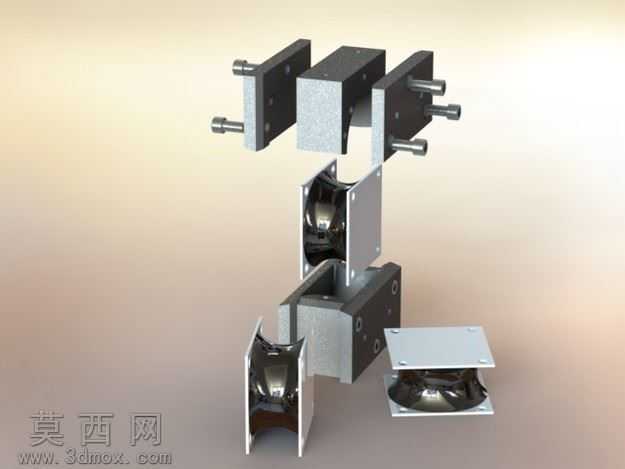

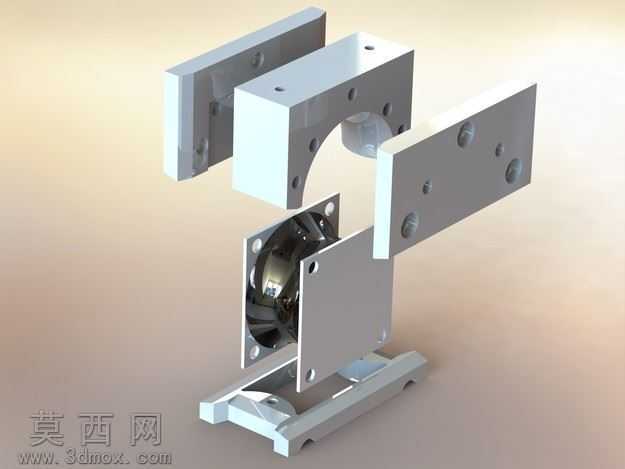

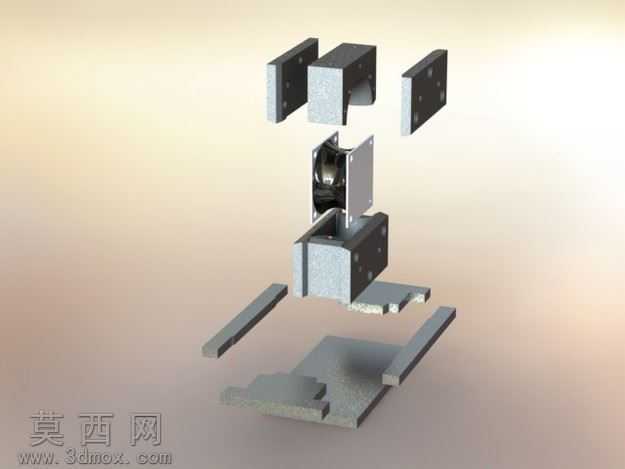

橡胶减震组件休克装入工装模具结构

该模型为橡胶减震组件装配用的装入工装模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一块安装板、定位销、连接孔位都做了精准的尺寸约束，确保各部件装配后无干涉错位问题。模型渲染阶段采用金属哑光材质模拟工装的钢制基体，对金属安装板的边缘做了轻微倒角的光影处理，还原实际机加工零件的质感，中间嵌入的橡胶减震部件则采用半哑光深灰橡胶材质，通过材质粗糙度、反光度的参数调整，区分开金属与橡胶两种不同材质的视觉表现，让整体装配结构的层次更加清晰。从结构设计来看，该工装采用双侧立式安装板搭配横向定位基座的框架式结构，两块对称布置的侧装板预留了多组定位安装孔，可适配不同规格尺寸的橡胶减震组件定位需求，中间的弧形避让槽专门为减震组件的异形轮廓做了让位设计，避免装配过程中工装与橡胶部件发生磕碰损伤；底部的滑移基座设置有导向滑槽，可配合生产线的输送轨道实现工位的快速切换，集成在工装中部的风扇散热结构，可针对长时间连续装配作业中工装与橡胶件摩擦产生的热量做主动散热，避免橡胶件因温度过高出现形变影响装配精度。设计思路上围绕橡胶减震组件的装配痛点展开，这类橡胶减震部件多用于振动组件之间的钢模衔接，传统手工装配容易出现橡胶件受力不均、装配位置偏移的问题，该工装通过多点位定位约束，将橡胶件的装入行程、压装角度做了标准化限定，无需反复调整对位即可完成精准装配，既提升了装配效率，也能保证每一组减震组件安装后的阻尼性能一致性，避免因装配偏差导致的减震效果失效问题。建模过程中对所有活动连接部位都做了装配间隙的预留，还原实际工装的活动自由度，同时对易磨损的定位接触面做了加厚处理，提升工装的使用寿命，整体结构紧凑无冗余设计，可直接适配自动化装配线的搭载需求，也可作为手工装配工位的定位工装使用。
