汽车发动机活塞连杆组件结构设计

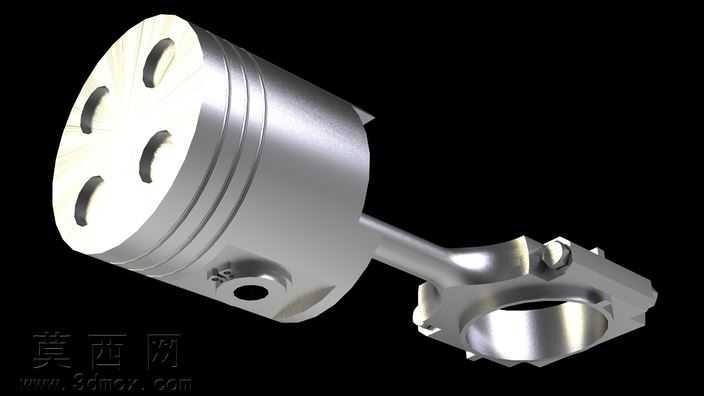

本作品为内燃机核心动力组件活塞连杆组的三维建模设计，整体建模过程严格遵循内燃机零部件的实际工程尺寸比例，在Solid Edge软件中完成全参数化建模构建。建模阶段首先针对活塞主体进行结构拆解，依次完成活塞头部的燃烧室凹面、四道气环油环安装槽、活塞销座孔的特征构建，头部顶面的四个气门避让凹坑采用曲面切除命令完成精准造型，确保活塞运行至上止点时不会与进排气门发生运动干涉，活塞裙部的型线采用变椭圆截面设计，通过放样凸台命令实现裙部的微凸轮廓，还原实际活塞工作时的热膨胀适配结构。连杆部分采用分体式结构建模，分别完成连杆小头、杆身、连杆大头盖的特征绘制，杆身的工字形截面通过拉伸切除结合圆角过渡实现，既还原了量产连杆的轻量化设计结构，也保证了结构强度的仿真还原，连杆大头的轴瓦安装位、螺栓连接孔均按照实际装配公差要求完成特征预留，活塞销、连杆螺栓等附属连接件均按照标准件参数完成独立建模，可实现完整的虚拟装配演示。材质与渲染阶段，针对活塞采用铝合金材质参数设置，调整金属粗糙度、反射率参数还原铸铝活塞的哑光金属质感，连杆部分采用调质钢材材质参数，添加细微的机加工纹理贴图，还原锻钢连杆的表面加工特征，场景内采用三点布光方案，主光源从侧上方投射突出组件的金属高光与结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的反射环境贴图，提升金属材质的真实感，最终渲染图清晰展现了活塞连杆组的整体结构、各部件的连接关系与细节特征。设计过程中充分考量了组件的实际运动逻辑，各部件的装配间隙、运动行程均参考实际内燃机的工作参数设置，既可以作为内燃机结构教学的演示模型，也可为相关零部件的结构优化、改装设计提供基础的三维参考，模型的各特征均保留完整建模历史，可根据不同排量、不同机型的设计需求快速修改参数调整尺寸，适配不同的设计场景使用。
