九缸星型航空活塞发动机结构设计

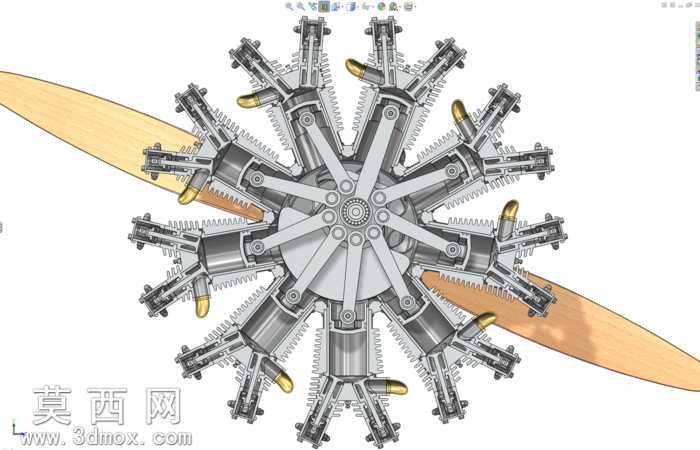

本作品为九缸径向排布的星型航空活塞发动机三维建模成果，整体采用单排星型辐射式布局，九个气缸以中心曲轴箱为圆心沿圆周方向均匀分布，搭配前置双叶木质螺旋桨，完整还原了早期航空活塞发动机的经典结构形态。建模过程中首先完成中心传动模块的搭建，精准还原中心曲轴、星形传动轮系、主轴承座的配合关系，确保各气缸动力输出路径与中心传动结构的匹配逻辑符合机械原理；随后逐个完成单缸组件的建模，包含气缸套、活塞组件、连杆结构、气门机构、火花塞安装位等细节，每个气缸的散热鳍片、进排气接口、固定螺栓位都做了精细化还原，保证九个气缸沿圆周排布时的角度误差控制在合理范围内，相邻气缸的安装间隙、管路避让空间都经过结构校验，避免出现干涉问题。材质渲染阶段针对不同部件做了区分处理，发动机金属主体采用哑光铸铝材质，还原航空发动机轻量化壳体的质感，气缸散热鳍片边缘做了轻微的金属磨损质感处理，提升真实感；连杆、曲轴等内部传动部件采用亮面钢材材质，突出传动结构的精密属性；火花塞电极部分做了黄铜材质区分，螺旋桨采用浅原木色纹理材质，还原早期航空螺旋桨的木质特征，金属部件与木质螺旋桨的材质对比清晰，整体视觉层次分明。设计过程中参考了经典星型发动机的结构图纸，重点还原了星型发动机特有的单曲轴多连杆协同结构，每个气缸的活塞通过独立连杆连接到中心曲轴的曲柄销上，精准呈现径向发动机的动力传递逻辑，同时对气缸头部的气门摇臂、管路接口等细节做了等比例还原，既保证整体结构的完整性，也兼顾了外观细节的辨识度。整体模型装配关系完整，各部件的连接逻辑符合真实星型发动机的机械原理，可直观展示九缸星型发动机的缸体排布、传动结构与外部形态，清晰呈现这类航空动力装置的结构特点。
