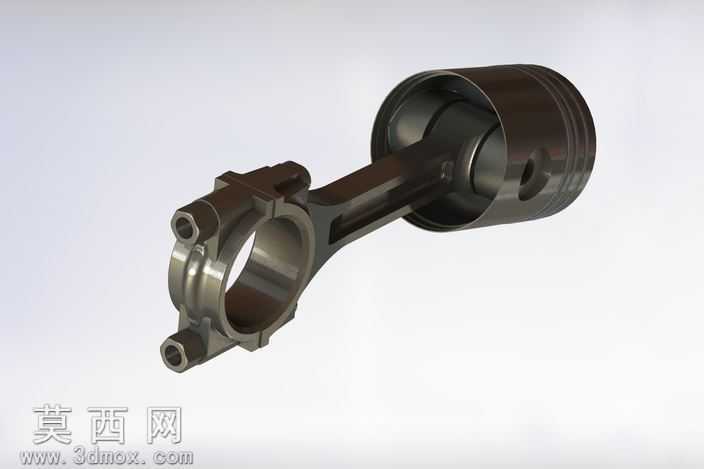

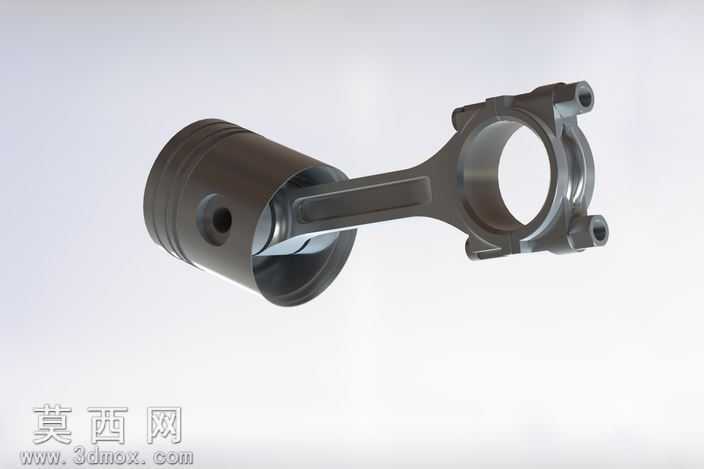

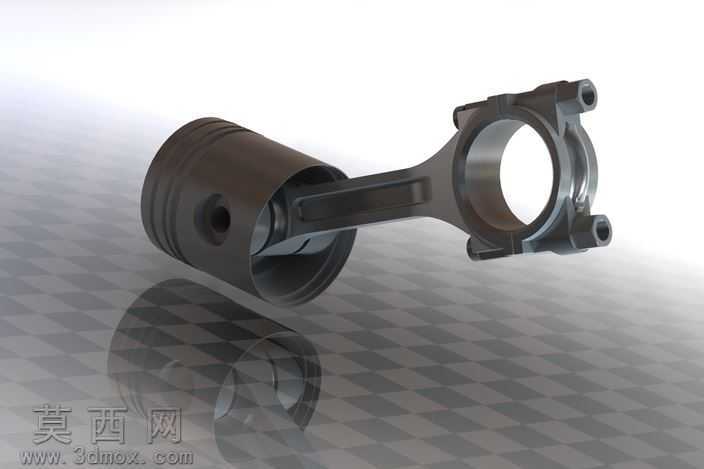

本作品为卡车动力系统核心的活塞连杆组件三维建模成果,建模过程严格参照商用卡车活塞连杆的实物尺寸参数,在三维建模环境中完成全结构的1:1比例还原。建模阶段首先梳理活塞与连杆的装配逻辑,先完成活塞主体的结构搭建:精准绘制活塞顶部的燃烧室轮廓、活塞环槽的分层结构、活塞销座的同轴孔位,确保活塞裙部的型线符合实际工作中的热膨胀形变补偿设计,每一处环槽的宽度、深度参数都匹配实物的密封环、油环安装要求,活塞内部的减重空腔结构也做了完整还原,兼顾结构强度与轻量化设计需求。随后完成连杆部分的建模:精准还原连杆大头的分体式结构、连杆螺栓的安装孔位、连杆小头的衬套配合孔位,杆身的工字型截面轮廓严格按照受力优化的曲线过渡,大头端的轴瓦贴合面、定位凹槽都做了精细化的结构刻画,保证两个零件的装配关系完全符合实际机械配合要求,活塞销与活塞销座、连杆小头的配合间隙在装配模块中做了精准约束,可直观展示组件的运动行程与连接关系。材质与渲染阶段,为活塞部分赋予了高硅铝合金的材质属性,还原铝合金经机加工后的细腻金属质感,表面做了轻微的哑光金属处理,环槽位置做了细微的色差区分来体现加工纹理;连杆部分赋予了锻钢的材质属性,还原锻件经表面处理后的深金属质感,连杆大头的分型面、螺栓安装面做了高光处理来体现机加工的平整表面,整体渲染采用柔和的侧光布局,清晰展现零件的轮廓层次与结构细节,避免过度反光遮挡关键结构。设计过程中重点还原了组件的实际工程属性,所有结构的倒角、圆角、退刀槽等工艺细节都没有省略,既保证模型的视觉还原度,也能直观体现活塞连杆组件在发动机运行过程中传递动力、连接曲柄与活塞的功能逻辑,完整呈现了商用车动力核心零件的结构特征与设计要点。
------分隔线----------------------------
- 上一篇:汽车发动机活塞连杆组件结构设计
- 下一篇:斯特林发动机原理展示三维结构模型
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 7.35 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,效果图,其它,
- 软件分类 发动机
