蒸汽引擎组件六角外螺纹连杆指南零件

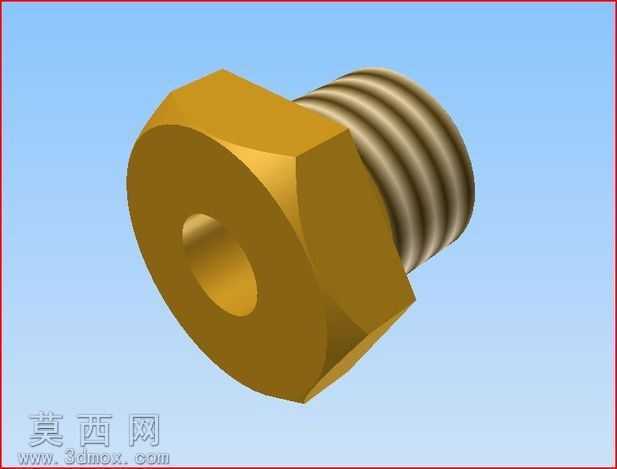

该三维模型为蒸汽引擎配套的连杆指南组件零件，整体采用六角头部搭配外螺纹段的经典结构设计，建模阶段严格遵循机械加工的尺寸规范，先通过草图绘制六角头部的正六边形轮廓，拉伸生成带中心通孔的六角基座，中心通孔的同轴度公差在建模时通过基准轴约束严格控制，保证后续装配时与连杆导向部件的配合精度。外螺纹段采用螺旋扫描特征生成，牙型角、螺距参数完全匹配蒸汽管路的密封连接标准，螺纹收尾处做了自然过渡的退刀结构，还原真实机加工零件的工艺细节，避免建模出现尖锐棱角的不合理结构。材质渲染阶段选用黄铜金属材质，通过调整材质的粗糙度、金属度参数，还原黄铜零件经切削加工后的细腻金属光泽，六角头部的棱边做了微小的倒角处理，既符合实际零件去毛刺的加工要求，也让渲染后的光影过渡更加自然真实，中心通孔的内壁做了轻微的粗糙度调整，模拟内孔加工后的表面质感。结构设计上，六角头部的尺寸适配标准扳手的夹持规格，方便装配时施加拧紧力矩，外螺纹段的长度经过合理计算，保证装配后螺纹啮合长度满足蒸汽工况下的密封承压要求，中心通孔作为流体或导向杆的通道，孔径尺寸经过校核，既保证流通或导向的功能需求，也兼顾零件整体的结构强度，避免壁厚过薄导致受压变形。设计思路围绕蒸汽引擎组件的实际工况展开，兼顾零件的装配便利性、密封可靠性与结构耐用性，建模过程中对所有配合面、安装面的尺寸公差做了参数化约束，方便后续根据不同型号的蒸汽引擎调整参数完成变型设计，整体模型细节完整，结构逻辑清晰，可直接用于装配验证、工况模拟以及加工出图参考。
