Jonval涡轮机械结构三维建模设计

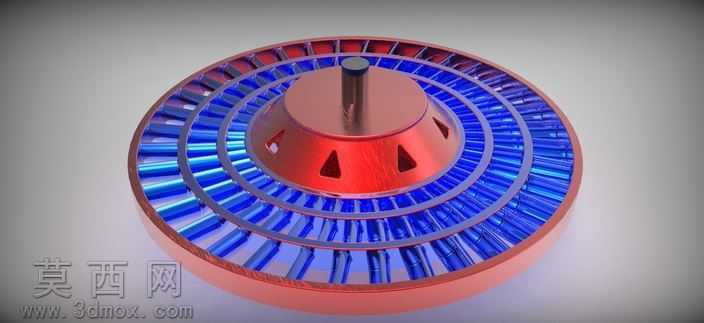

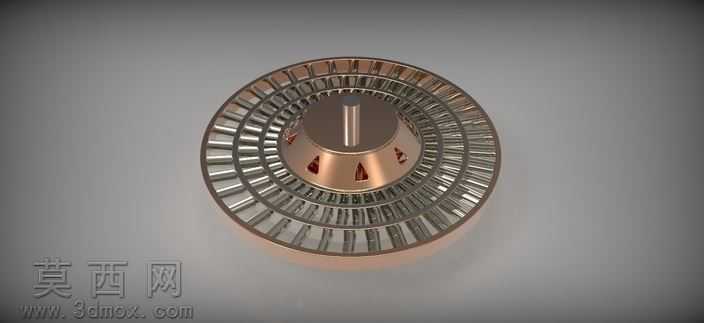

本次Jonval涡轮的三维建模工作，依托主流三维设计软件完成全参数化结构搭建，建模过程严格遵循涡轮机械的经典结构逻辑，首先完成中心主轴的基准定位，以中心轴为全局坐标基准，依次搭建轮毂主体、导流轮盘、周向叶片阵列、外圈轮缘等核心结构。建模阶段采用参数化草图驱动特征的方式，先绘制轮毂的锥形回转轮廓，通过回转特征生成轮毂基体，在轮毂表面均匀排布三角形减重通风孔，通过圆周阵列命令实现孔位的等距均布，保证结构的动平衡特性。针对核心的叶片结构，先绘制单个叶片的翼型截面草图，通过放样特征生成符合流体力学线型的叶片实体，再按照Jonval涡轮特有的叶片安装角参数，完成整圈叶片的圆周阵列，阵列过程严格控制叶片的间距与倾角，保证相邻叶片间的流道截面均匀一致，匹配涡轮的流体做功需求。外圈轮缘采用薄壁回转特征建模，与叶片外边缘做完全贴合的布尔合并，保证整体结构的连接强度。渲染阶段针对不同部件分配差异化材质，中心轮毂与主轴采用红铜金属材质，调整材质的粗糙度、反射率参数，还原金属加工后的哑光金属质感，叶片部分赋予半透明蓝色工程塑料材质，模拟透明材质下的叶片层叠结构效果，通过三点布光方案搭建渲染场景，主光源从斜上方投射，突出涡轮的层叠结构层次感，辅光源补充暗部细节，环境光提升整体画面的通透度，最终渲染效果清晰展现涡轮的径向分层结构与周向阵列特征。设计过程中重点还原Jonval涡轮的经典结构特征，区分其与弗朗西斯式涡轮的结构差异，保证轮毂锥度、叶片安装角、流道宽度等核心参数符合该类涡轮的设计规范，所有配合部位均做贴合约束处理，无结构干涉问题，整体模型可直接用于流体仿真分析、结构力学验证以及教学演示场景，完整复现了该类涡轮的转子总成结构，清晰展现了径流式涡轮的内部构造逻辑。
