铁路货运敞顶式运载车厢三维设计

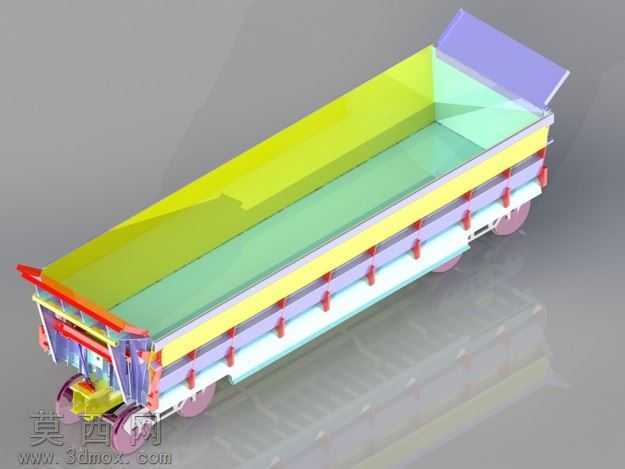

本作品为铁路货运敞顶式运载车厢的三维参数化设计成果，建模阶段采用SolidWorks完成全结构的特征化搭建，首先基于铁路货运车辆的通用限界标准确定整体外轮廓尺寸，从底架承载结构开始逐步构建各部件：先绘制底架的中梁、侧梁、枕梁的二维草绘轮廓，通过拉伸、放样特征生成梁体的基础实体，再对梁体上的安装孔、加强筋、连接座进行切除与凸台特征添加，保证底架的承载结构符合重载货运的力学设计逻辑。随后进行侧墙与端墙结构的建模，侧墙采用分块式板件拼接设计，每块侧墙板的边缘预留与底架、侧柱连接的安装位，侧柱采用等距阵列的方式排布，每个侧柱上的锁扣、加强凸起都通过单独的特征绘制还原，端墙部分设置可翻转的端门结构，对端门的铰链座、锁闭机构的零件进行独立建模后完成装配约束，还原端门可开合的运动逻辑。顶部的敞口边缘做了加厚卷边处理，提升箱体上口的抗变形能力，走行部的轮对、轴箱、侧架部件按照简化装配逻辑完成布局，保证整体结构的比例协调。材质与渲染阶段，对不同功能部件赋予差异化的材质属性：承载梁架部分赋予低合金高强度钢的哑光金属材质，侧墙板根据不同板件的功能区分，分别赋予不同色彩的半透明工程塑料材质用于展示内部腔体结构，轮对部分赋予铸钢的深灰色粗糙金属材质，走行部的减震部件赋予橡胶材质的深黑色哑光质感。渲染时采用柔和的环境漫反射光源，调整光线角度让车厢内部的腔体结构清晰呈现，通过半透明侧墙的设置直观展示车厢内部的载货空间形态，同时保留外部连接结构的可见性，方便观察整体装配关系。设计过程中重点考量了敞顶车厢的装载适配性，内部腔体做了平滑过渡处理，减少卸货时的物料残留，侧墙的加强结构排布兼顾了减重与结构强度需求，各部件的连接位置预留了标准的装配间隙，符合实际轨道车辆的制造装配逻辑，整体模型结构完整，各部件的层级关系清晰，可用于货运车辆结构展示、装载方案模拟、相关教学演示等场景。
