螺杆式制冷压缩机组三维结构设计

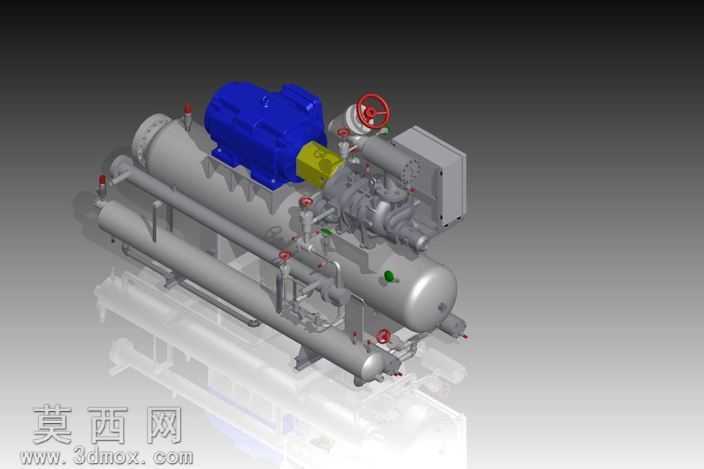

本模型为螺杆式制冷压缩机组的完整三维设计成果，建模过程严格遵循工业制冷设备的实际生产装配逻辑，采用自底向上的建模思路完成全组件搭建。首先对核心螺杆压缩主机进行参数化建模，精准还原阴阳转子的型线结构、啮合间隙与壳体的包容型腔，确保转子运动副的装配关系符合实际运行工况；随后依次完成驱动单元、油路系统、气路系统、控制单元的独立建模与总装配合。驱动端的蓝色驱动电机采用实体建模还原电机外壳的散热筋结构、接线盒形态与输出轴的联轴器连接结构，黄色联轴器部分还原了弹性缓冲结构与锁紧定位细节，保证动力传输路径的结构完整性。油路与气路系统部分，对卧式储液器、油分离器、气液分离器等压力容器类部件进行了壁厚、接管法兰、支座结构的精准还原，所有管路走向严格遵循制冷系统的流程逻辑，管路上的截止阀手轮、视液镜、压力传感器、安全阀等辅件均做了等比例建模，红色手轮的轮辐结构、绿色状态指示灯的细节都做了对应呈现，管夹、支架等固定件的位置也完全匹配实际机组的排布。电控箱体部分还原了箱体的钣金折边结构、接线端口与散热格栅细节。材质渲染阶段，对压力容器筒体采用哑光银灰色金属材质模拟碳钢喷漆效果，驱动电机采用高饱和度蓝色哑光漆材质，手轮采用红色工程塑料材质，管路根据介质不同区分了金属原色与保温层质感，透明视液镜部分采用半透明玻璃材质搭配轻微反光效果，整体渲染采用渐变灰色背景搭配底部柔光反射，清晰呈现机组的层级结构与装配关系。设计过程中充分考量了机组的维修空间预留、管路的应力避让、部件的拆装顺序，所有法兰连接面、螺栓孔位均做了对位处理，可直接用于装配干涉校验、制冷流程演示、产品宣传展示等场景，完整还原了工业螺杆制冷压缩机组的真实结构形态与功能布局。
