450T载荷钢管吊运吊具三维设计

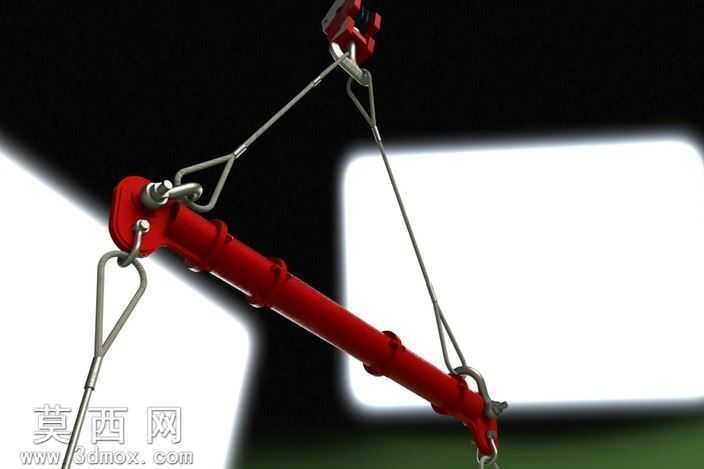

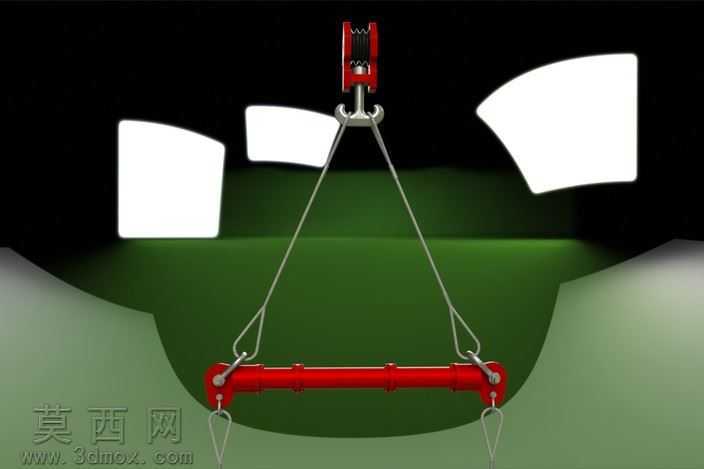

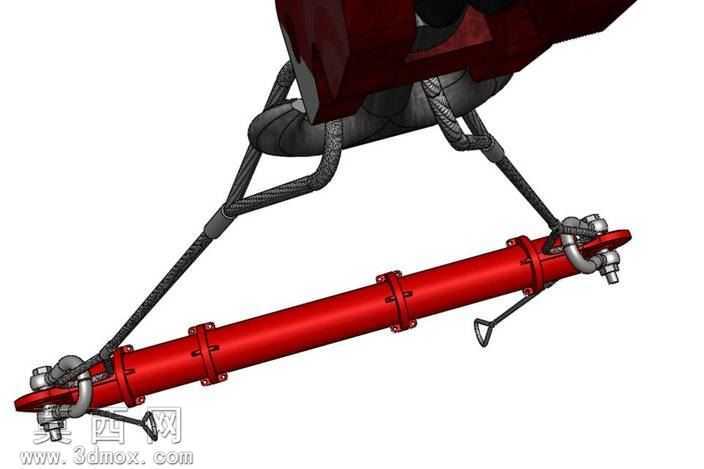

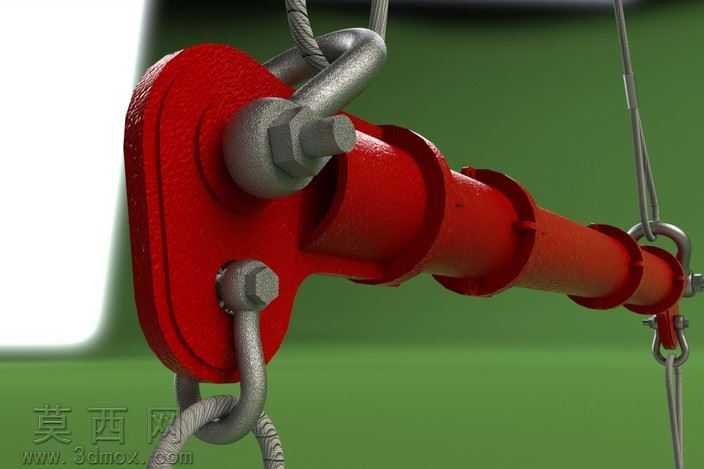

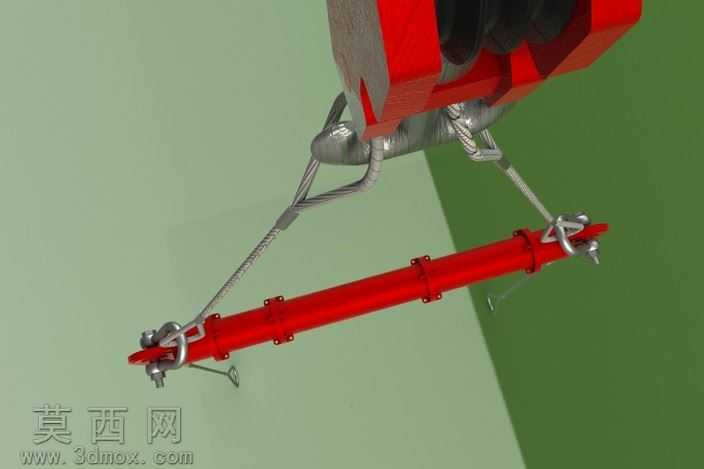

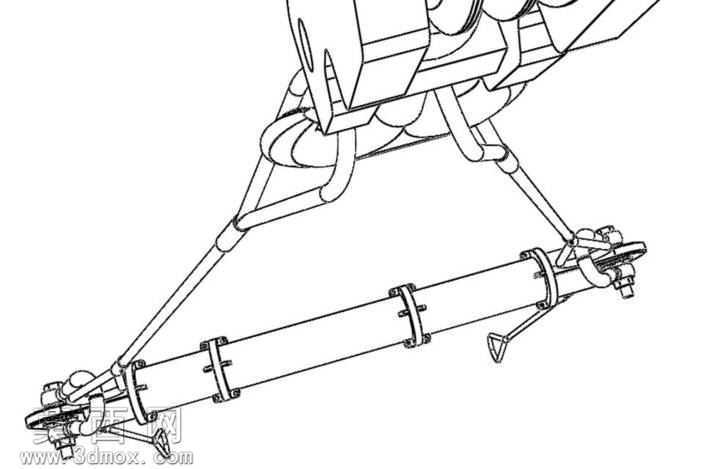

本模型为大载荷钢管专用吊运吊具，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循重型起重吊具的设计规范，对各受力部件进行了等比例还原，确保模型结构尺寸与实际工程应用场景的设计逻辑一致。模型整体由上部起重滑车连接组件、双侧可调式钢丝绳索具、下部钢管夹持承载梁三个核心部分构成，上部连接组件采用对称式卸扣结构，可与起重设备的吊钩实现快速可靠连接，建模时对卸扣的销轴连接结构、滑车的滑轮组装配间隙都做了精准还原，还原了实际部件的活动配合关系。中部索具采用多股钢丝绳结构建模，通过两端的可调式花篮螺丝结构实现索具长度的微调，适配不同吊装角度的受力需求，建模时对钢丝绳的编织纹理、花篮螺丝的螺纹调节结构都做了细节刻画，同时通过装配约束还原了索具的柔性悬挂姿态，渲染时采用金属哑光材质搭配钢丝绳的镀锌质感，还原了实际部件的材质特性。下部承载梁为长筒型钢结构，是直接承载钢管重量的核心部件，梁体两端设置有可开合的卡扣式锁止结构，可在吊装时对钢管端部进行限位固定，防止钢管在吊运过程中发生滑脱，梁体表面的加强筋结构、吊点连接耳板都按照重型承载的力学要求做了结构设计，渲染时梁体采用醒目的工业红色漆面材质，搭配金属部件的镀锌亮面质感，通过场景光影设置突出了各部件的结构层次与材质差异。整个模型的设计思路围绕450吨大载荷钢管吊运的实际工况展开，在结构设计上充分考虑了受力均匀性、吊装安全性、操作便捷性，各连接部位的装配关系清晰，既可以作为起重吊具设计的参考案例，也可用于吊装施工场景的三维可视化演示，模型各部件均为独立可编辑的实体特征，支持后续的结构受力仿真、工程图纸导出等二次开发应用，渲染输出的效果图清晰展现了吊具的整体形态与工作姿态，直观呈现了该吊具的结构特点与应用场景。
