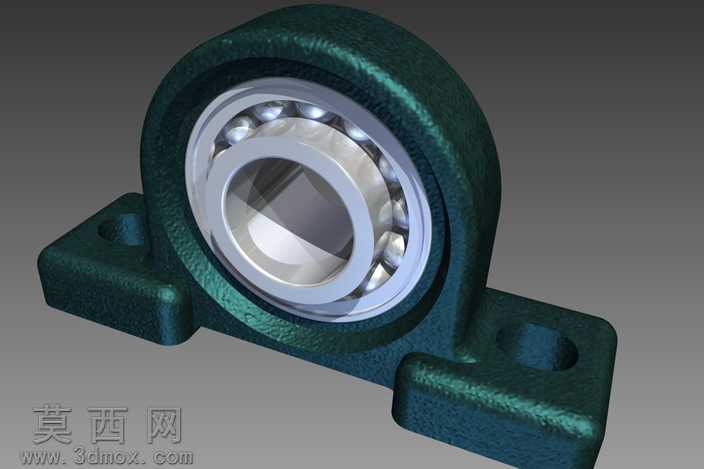

UCP207立式外球面轴承座三维建模作品

本作品为UCP207型号立式带座外球面轴承的三维建模成果，建模过程严格遵循该型号轴承座的实际工业尺寸规范，完整还原了实物的全部结构特征。建模阶段首先梳理带座轴承的组成逻辑，将整体拆分为铸造型立式基座、内置外球面球轴承两个核心模块，分别进行参数化建模：针对立式基座部分，先绘制底座的二维轮廓草图，精准定位两个安装螺栓孔的中心距、孔径与沉台尺寸，通过拉伸特征生成底座基体，再向上构建轴承容纳座的弧形支撑结构，对基座与轴承外圈配合的定位止口、基座边角的铸造圆角、安装面的平整贴合区域逐一进行特征细化，还原铸造件的工艺结构特征，避免出现尖锐直角等不符合实际生产的结构。针对内置的外球面球轴承部分，依次完成外圈的外球面适配结构、内圈的轴孔与紧定螺钉定位槽、滚动体的球形结构、保持架的兜孔定位结构的建模，通过圆周阵列完成全部滚动体的排布，保证各滚动体与内外圈滚道的配合间隙符合轴承的实际装配公差要求。材质与渲染环节，为铸钢材质的轴承座基座赋予深绿色喷塑铸铁材质，调整材质的粗糙度、金属度参数还原铸造喷塑件的哑光微颗粒质感，为轴承的内外圈、滚动体赋予高抛光轴承钢材质，模拟金属表面的高光反射与冷调金属光泽，为保持架赋予冲压钢板材质，区分不同部件的材质视觉差异；场景布光采用三点布光法，主光源从斜上方投射突出轴承座的整体轮廓与曲面起伏，辅光源补光暗部避免结构死黑，轮廓光勾勒轴承钢部件的边缘高光，最终渲染效果清晰展现基座的厚重质感与轴承部件的精密金属质感。设计过程中重点验证了基座安装孔与轴承容纳腔的位置度、轴承内圈轴孔与基座安装底面的平行度等关键装配参数，确保模型可直接用于机械装配模拟、工况演示、工程出图等场景，完整复现了UCP207带座轴承易安装、可自动调心的结构特点，模型各部件可独立拆分编辑，适配不同的机械设计使用需求。
