剖分式立式滑动轴承座三维结构设计

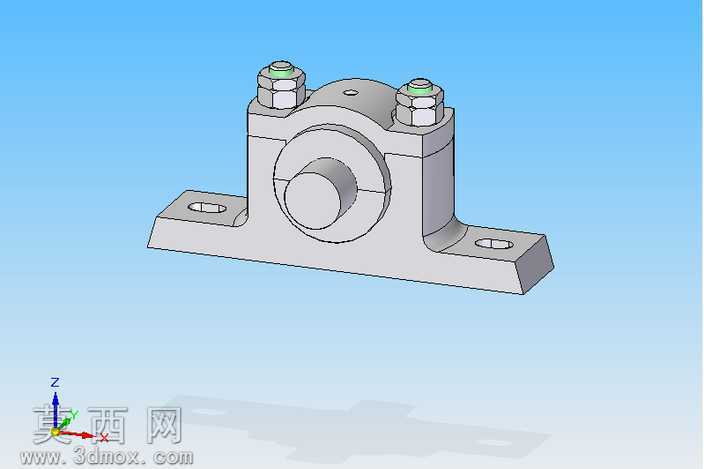

本模型为剖分式立式滑动轴承座，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范对安装尺寸、配合公差的相关要求，先通过草图绘制完成底座安装板、轴承座本体、上盖的轮廓基准，再通过拉伸、切除、倒角、圆角等基础特征命令完成各主体结构的成型，针对安装孔、螺栓过孔、轴承容纳腔等关键配合部位，单独做了尺寸校验与特征细化，确保各部位尺寸符合通用轴承安装的适配要求。模型材质渲染阶段，为主体铸铁材质部件赋予了哑光银灰色金属质感，表面添加了细微的铸造肌理效果，还原铸铁件真实的表面质感；为紧固螺栓、螺母部件赋予了亮面镀锌金属材质，表面带有轻微的环境反射效果，区分不同零部件的材质差异；为轴承配合的轴段部位赋予了精车加工后的金属质感，表面粗糙度表现更低，突出加工面与铸造面的视觉区别。结构设计上，采用上下剖分的对开式结构，底座带有两个对称布置的长圆形安装孔，可适配一定范围内的安装位置调整，降低现场安装的对位难度；上盖与底座通过两个对称的六角螺栓实现紧固连接，螺栓与上盖接触面添加了平垫圈结构，分散紧固压力避免铸件局部压损；中间的轴承容纳腔为半圆形对合结构，可适配对应规格的轴瓦或滚动轴承外圈安装，腔体两端预留了密封件安装的让位空间，满足实际使用中的密封需求。设计思路围绕通用传动场景的支撑需求展开，整体结构兼顾安装便捷性、紧固可靠性与维护便利性，剖分式结构无需拆装轴端的传动部件即可完成轴承的更换与维护，大幅降低设备运维的工作量，底座的支撑脚做了加厚与圆角过渡处理，提升整体结构的刚性，避免受力后出现底座变形的问题，各棱边均做了工艺倒角处理，既消除加工后的锐边安全隐患，也让模型整体视觉效果更贴近真实工业产品的加工状态，所有特征均保留可编辑参数，可根据实际适配的轴承规格快速调整对应尺寸，适配不同的传动支撑场景使用需求。
