剖分式滑动轴承座三维结构设计

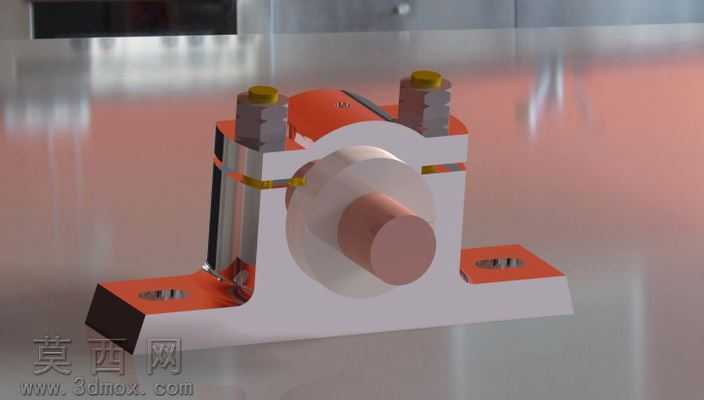

本作品为剖分式滑动轴承座的三维建模设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对轴承座的上下分体基座、安装底板、轴承衬套容纳腔、螺栓连接柱等核心结构进行基准定位，通过草图绘制、拉伸凸台、切除放样等特征操作完成基础实体构建，严格遵循剖分式轴承座的装配公差要求，对上下座体的结合面做了贴合度匹配设计，保证合模后轴承内孔的圆柱度误差控制在合理范围内。材质与渲染环节，针对不同部件做了差异化材质赋予：上下基座采用铸铁材质表现，通过调整漫反射粗糙度、金属度参数还原铸铁件哑光、略带颗粒质感的表面特征，安装底板的沉头孔、连接螺栓的六角头部做了金属切削面的高光处理；连接螺栓与顶部注油嘴采用镀锌钢材材质，添加轻微的环境反射效果表现金属件的冷硬质感；中间的轴段与轴承衬套分别做了抛光钢与铜合金的材质区分，铜合金衬套调整了暖色调金属参数，突出轴瓦的材质特性。结构设计上，该剖分式轴承座采用上下对开结构，通过两侧的六角螺栓加防松垫圈实现上下座体的紧固连接，顶部预留注油孔位用于后续润滑脂加注，底部安装底板设置两个对称的沉头安装孔，用于将轴承座整体固定在设备机架上；轴承容纳腔为圆柱形通孔，适配对应直径的旋转轴与轴瓦组件，上下座体结合面处设置定位止口，避免装配过程中出现错位偏移。设计思路围绕轴系支撑的实际使用需求展开，剖分式结构相比整体式轴承座，更便于轴系部件的后期拆装维护，无需沿轴向拆卸轴上其他零件即可完成轴承的更换与检修；建模过程中对所有棱角做了合理的倒角与圆角处理，既还原实际铸件的工艺特征，也避免应力集中问题，同时对螺栓连接的预紧空间、安装扳手的操作空间做了干涉检查，保证虚拟装配后各部件无结构冲突，整体模型结构完整，细节还原度高，可用于机械原理教学、设备装配演示以及相关工程设计的参考使用。
