直角弯针40位板对板公座连接器三维建模

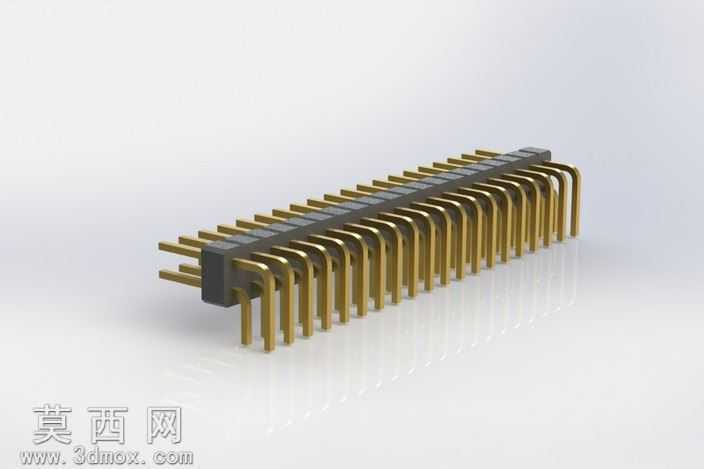

本模型为直角弯插式40位公座排针连接器，建模过程以实际工业量产的连接器实物尺寸为基准，首先在三维建模环境中搭建整体装配基准坐标系，确定20x2双排针位的排布间距，严格遵循行业通用的2.54mm排针标准节距进行针脚定位，保证模型与实际PCB板安装孔位的匹配度。建模阶段首先构建绝缘基座部分，采用拉伸、切除特征完成黑色耐高温塑胶本体的外形塑造，精准还原基座上的针脚固定卡槽、定位凸台结构，确保每根插针的安装位置无偏移。插针部分采用镀金铜材的材质参数设定，分别构建直插段、直角弯折段、焊针段三个结构部分，弯折处做符合实际冲压工艺的圆角过渡处理，避免出现建模中直角锐边不符合生产实际的问题，每根插针与基座的配合部分做干涉检查，确保装配关系符合实际产品的组装逻辑。渲染阶段为塑胶基座赋予哑光黑色工程塑料材质，调整表面粗糙度参数还原塑胶件的细微磨砂质感，为插针赋予镀金金属材质，调整金属反射率、高光参数还原金层的温润金属光泽，同时添加轻微的使用质感避免材质过于塑料化。场景搭建采用柔和的影棚布光，主光源从侧上方打亮插针排列的主体结构，辅光源补亮基座暗部，添加柔和的地面反射效果突出连接器的立体结构，清晰展示双排弯针的整齐排布、直角弯折的角度精度、焊脚端的规整形态。设计过程中重点还原该款连接器的核心结构特征：直角弯插结构适配板间垂直连接的安装场景，20x2的40位针位排布满足多信号传输需求，插针的金闪镀层特征通过材质参数精准体现，焊料端的针脚长度、过孔适配尺寸均按照实际 datasheet 参数设定，可直接用于PCB布局验证、接插件装配模拟、产品结构展示等场景，模型结构完整无破面，各部件可单独拆分编辑，能够适配不同三维软件的装配调用需求，为电子设备的结构设计提供精准的连接器三维参考。
