吸盘式活动台虎钳三维结构设计

　　这款吸盘式虎钳的三维建模完全还原了实物的结构逻辑，从实际钳工、维修、小件加工的使用场景出发，把每一处功能结构都做了精准的结构还原。日常在机加工维修工位、家用DIY操作台、教学实训台面上，这类虎钳的使用频率极高，不同于传统需要螺栓固定在工作台面的重型台虎钳，这款采用真空吸盘底座的设计，不需要在台面上打孔预留安装位，临时固定、移动换位都非常方便，尤其适合经常调整工位布局的实训车间、流动维修摊点，或是没有预留安装孔的家用工作台使用。

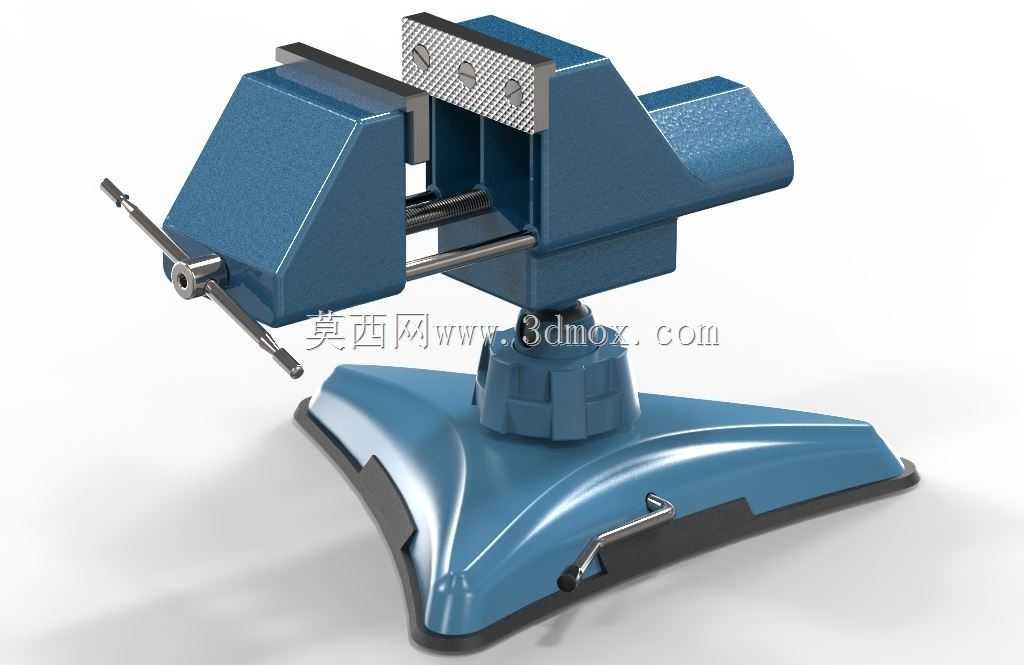

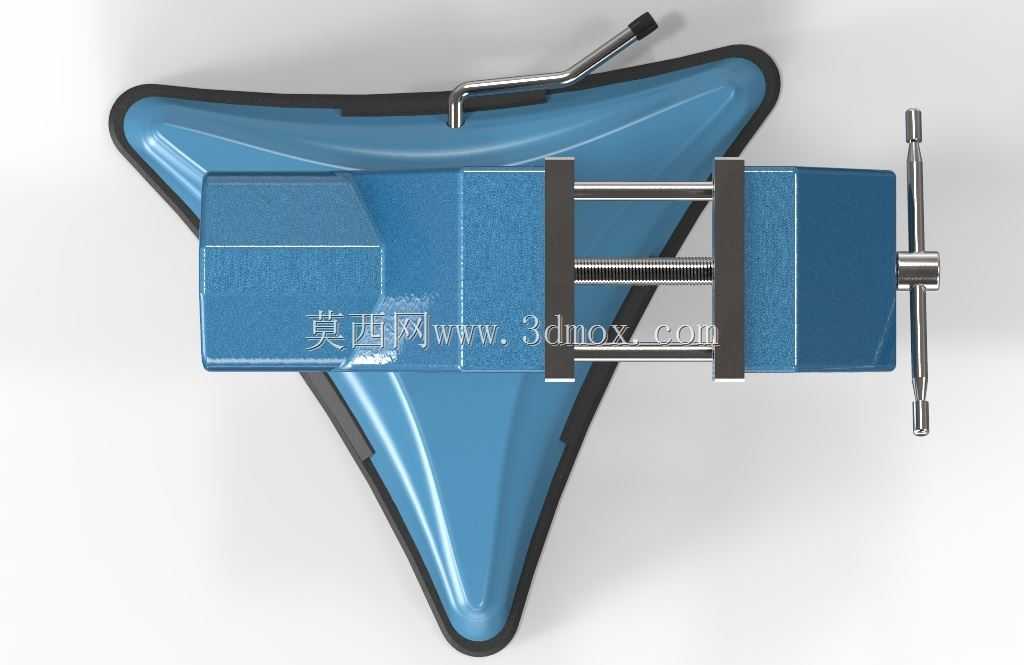

　　从功能结构来看，钳口部分采用了带交叉齿纹的可更换钳口板，齿纹的深度、齿距都按照常规夹持需求设计，夹持金属工件时能提供足够的摩擦力，避免工件受力打滑，钳口板通过沉头螺钉固定在活动钳身和固定钳身上，磨损后可以直接更换，不需要整体报废钳身，降低长期使用的维护成本。钳身的开合通过梯形丝杠传动，丝杠的导程设计兼顾了开合速度和夹持力，转动摇臂的时候，活动钳身沿着导轨平稳滑动，不会出现卡滞、偏摆的问题，丝杠端部的摇臂采用穿销式结构，摇臂可以绕销轴小幅度摆动，在空间受限的工位上，不需要整圈转动摇臂，小角度往复扳动就能完成夹紧或松脱操作，适配狭窄空间的使用需求。

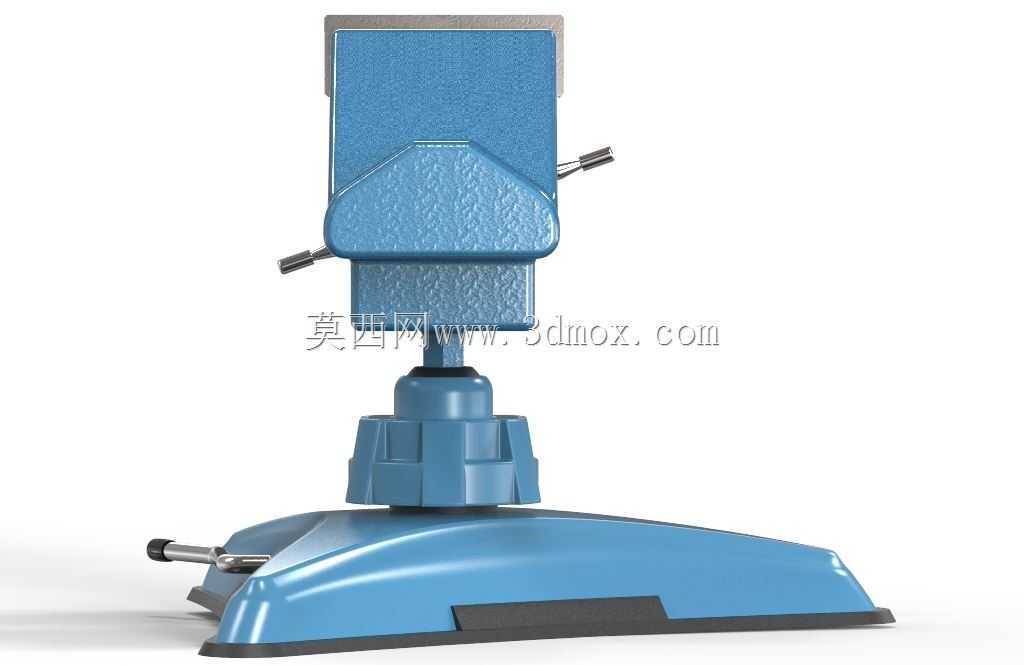

　　底座部分的设计是这款虎钳的核心特点，整个底座采用流线型的工程塑料加金属嵌件结构，底部的橡胶吸盘通过前端的扳动式压杆实现真空吸附，扳下压杆的时候，吸盘内部的空气被挤出，形成负压牢牢吸附在光滑的工作台面上，吸附力足够应对常规的锉削、小型零件钻孔、打磨等操作的受力需求，不会因为侧向受力出现移位。底座和钳身之间采用可旋转的连接结构，松开锁紧旋钮之后，钳身可以绕底座中心轴360度旋转，调整到任意需要的夹持角度之后，拧紧旋钮就能锁死固定，方便加工工件不同角度的面，不需要反复松夹调整工件位置，能有效减少装夹辅助时间。

　　建模过程中对安装边界的尺寸做了精准的还原，整体底座的轮廓尺寸控制在小台钳的常规范围内，不会占用过多工作台面空间，钳口最大张开度满足常规小型工件的夹持需求，钳口高度适配常规锉削、锯削的操作高度，操作时手臂不需要过度抬高或压低，符合人体工程学的操作姿态。丝杠和钳身配合的导轨面做了间隙配合的结构设计，预留了长期使用磨损后的调整余量，不会因为磨损出现钳身上翘、夹持错位的问题。钳身的主体结构采用铸铁材质的结构形态，壁厚设计兼顾了结构强度和整体重量，不会因为过重导致移动不便，也不会因为壁厚过薄导致夹持受力时出现钳身变形，影响夹持精度。

　　在实际使用场景中，这类虎钳除了常规的金属工件夹持，更换软钳口之后还可以夹持木质、塑料等易刮伤的工件，完成小件的组装、打磨、修配工作，吸盘底座对台面的要求是平整光滑，在玻璃、钢板、平整的实木工作台面上都能获得足够的吸附力，如果是粗糙的水泥台面，也可以搭配一块平整的垫板使用，拓展了适用场景。整个模型的结构拆分完全按照实物的装配逻辑制作，每一个零件的配合关系、装配约束都和实物一致，不管是用于教学演示结构原理，还是用于工装夹具的设计参考，都能提供准确的结构参考，不会出现结构错位、装配干涉的问题，能直观展现这类轻型吸盘虎钳的全部结构细节和工作原理。
