双向自锁式管道夹持管虎钳结构设计

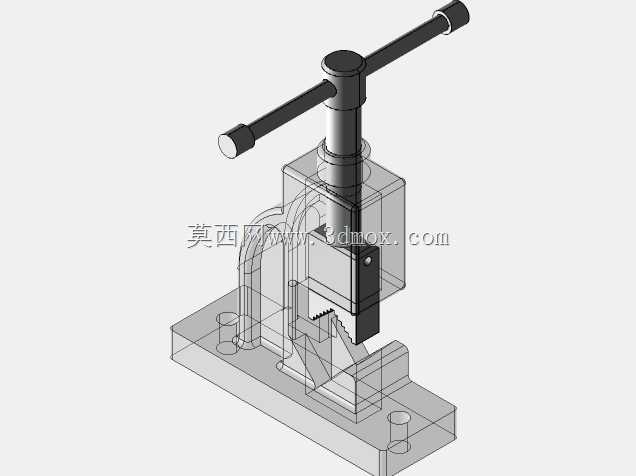

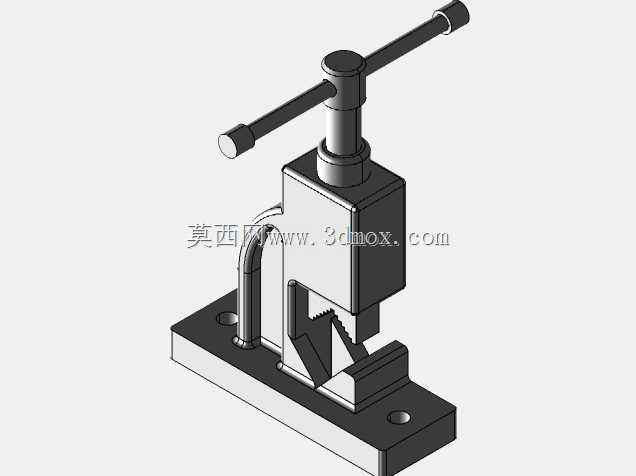

　　在管线预制、设备维保、五金加工等现场作业场景里，细长圆管类工件的装夹一直是影响作业效率的核心环节——普通台钳的平钳口无法适配圆弧面工件，夹持时容易出现打滑、压伤管壁、夹持力不足随作业转动的问题，这款改进型管虎钳正是针对这类痛点完成的结构优化设计。从实际作业逻辑出发，这款虎钳没有沿用普通台钳的平行钳口进给思路，而是将钳口咬合面设计为带齿形的V型定位结构，当工件放置在固定钳身的V型支撑位时，活动压块在丝杠进给的作用下向下施压，齿形结构可以嵌入管壁表层形成多点咬合，避免圆管在套丝、切割、打磨、焊接组对过程中出现周向转动。不同于常规管钳需要持续施加外力保持夹持状态，这款结构的核心设计点在于双向力传导的自锁逻辑：

　　当操作人员转动顶部的T型手柄带动丝杠进给完成初步夹紧后，一旦工件受外力产生周向转动趋势，这个转动力会通过钳口的咬合齿传递到钳身的楔形受力面，自动转化为垂直指向工件中心的加持分力，也就是说工件受扭转力越大，钳口的夹持锁止力就越强，完全不需要操作人员额外补加夹紧力，在长时间套丝、坡口加工这类持续受扭的作业场景里，能大幅降低操作人员的劳动强度，也能避免工件突然转动引发的操作安全隐患。从安装边界来看，这款虎钳的底座采用带安装孔的平板式结构，四个沉头安装孔的孔位适配常规钳工工作台的T型槽间距，也可以通过螺栓直接固定在移动式作业支架上，不需要额外制作过渡安装板；整体结构的外轮廓没有突出的尖锐棱角，T型操作手柄的两端做了圆滑收尾，

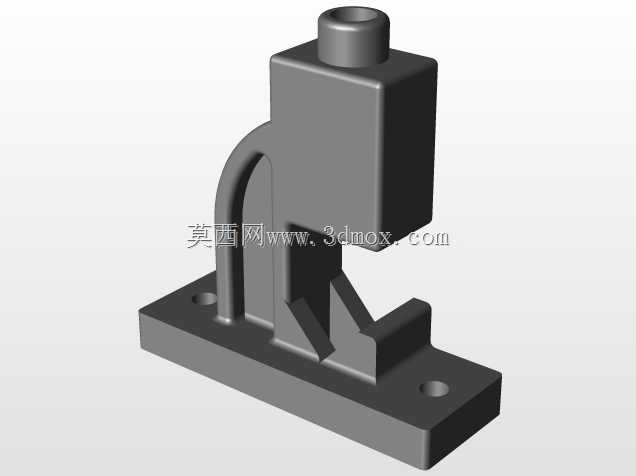

　　手柄长度经过力臂核算，操作人员单手施加作用力即可输出足够的夹紧力，不需要额外加接延长杆，避免力臂过长导致丝杠过载变形。从结构组成来看，整个虎钳分为固定钳身、活动压块、传动丝杠、操作手柄、V型钳口座几个核心部分，固定钳身采用一体式的箱型结构设计，受力时不会出现悬臂变形，活动压块与钳身之间采用燕尾槽导向结构，进给过程中不会出现偏摆，保证钳口对工件的压力始终垂直指向工件中心，避免偏载导致的工件夹伤、夹持不稳问题。钳口的齿形参数经过适配优化，齿尖做了小圆弧钝化处理，既可以保证对普通碳钢管、不锈钢管的咬合锁止能力，也不会因为齿尖过于尖锐导致薄壁铜管、铝管出现管壁压穿变形的问题，适配从薄壁穿线导管到厚壁流体输送管道的多规格工件装夹需求。

　　在实际现场使用中，这款虎钳的双向自锁特性尤其适合高空管线作业场景——作业人员不需要反复调整夹紧力，只需要初步锁紧后即可开展后续作业，工件不会因为振动、受力出现松脱转动；在维修车间的小批量管件加工场景里，这款结构相比普通台钳搭配管钳的装夹方式，装夹效率能提升40%以上，同时避免了管钳咬合留下的齿痕损伤工件表面。设计过程中对丝杠的受力行程做了明确限定，最大开口尺寸适配常规作业场景下的常用管径范围，不会因为开口过大导致钳身整体尺寸冗余，也不会因为开口过小限制适用场景；丝杠采用梯形螺纹传动，具备良好的耐磨性能，长期使用出现间隙后可以通过端部的调整螺母消除传动间隙，保证进给精度与夹紧力的稳定传导。钳身的排屑空间做了预留设计，切割、打磨产生的金属碎屑可以顺着V型钳口的斜面直接排出，不会堆积在导向槽内影响活动压块的正常进给，日常维护只需要定期在丝杠与导向面涂抹润滑脂即可，不需要复杂的拆解保养。
