台式机下压式风冷CPU散热结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:412956
  • 台式机下压式风冷CPU散热结构设计
  • 台式机下压式风冷CPU散热结构设计

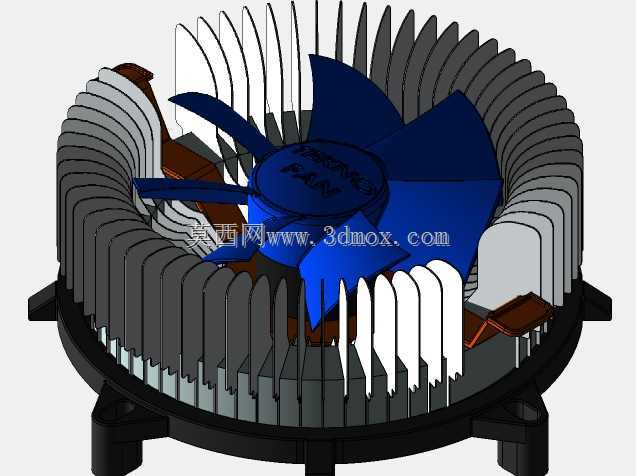

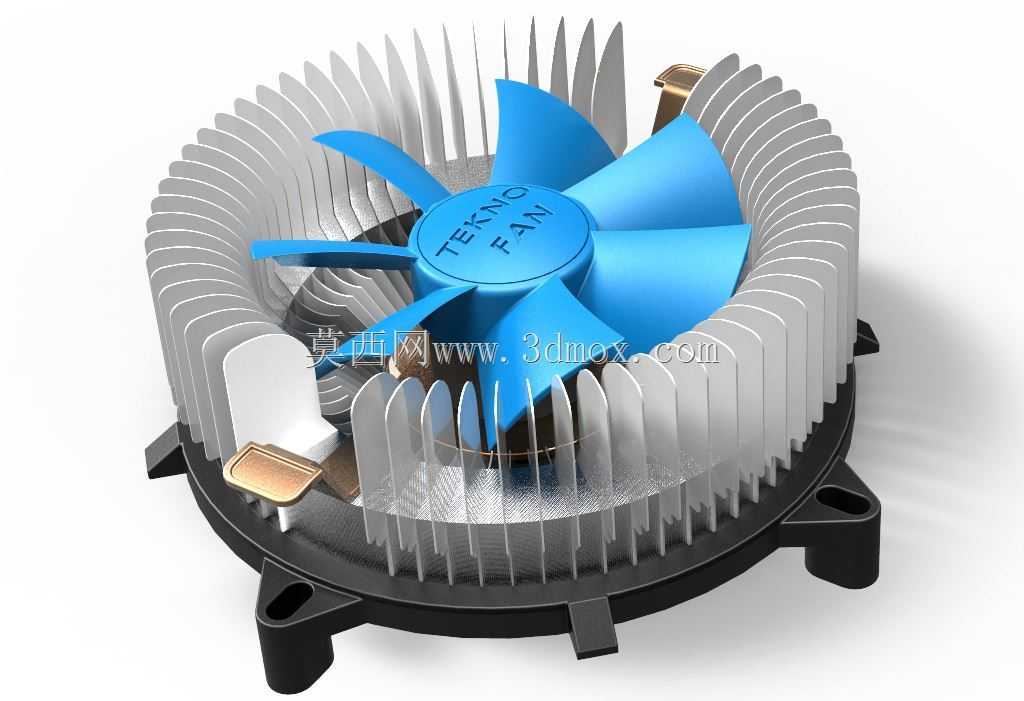

  日常桌面级计算机的散热系统选型中,下压式风冷结构始终是小尺寸机箱装机场景里的主流选择,这类结构不需要额外预留过高的机箱垂直空间,同时可以兼顾CPU周边供电模块、内存区域的辅助散热,适配多数MATX、ITX规格的紧凑型装机方案。这款散热结构采用径向鳍片排布设计,铝挤成型的环形鳍片组围绕中心风扇布置,鳍片之间预留均匀的通风间隙,风扇转动产生的气流可以顺着鳍片间隙向四周均匀扩散,不会出现单侧风道盲区,在有限的安装空间内最大化热交换接触面积。

  从结构设计逻辑来看,整个散热模块分为三个核心功能部分:中心轴流风扇、环形散热鳍片组、底部安装固定结构。中心风扇采用七叶弯角扇叶设计,扇叶的曲面弧度经过气流优化,转动时可以在较低转速下输出足够的静压,保证气流能够穿透密集的鳍片间隙,同时降低扇叶切割空气产生的风噪,适配日常办公、轻度负载下的静音使用需求。扇叶中心的轴座集成了风扇的驱动电路与轴承结构,轴承采用含油润滑设计,长期运行下可以保持稳定的转动精度,避免扇叶抖动产生的异常噪音。

  环形鳍片组采用纯铝一体挤压成型工艺,鳍片厚度控制在0.3mm左右,相邻鳍片的间距保持在1.5mm,这个间隙参数既可以保证足够的散热总面积,又不会因为间隙过小导致气流阻力过大,影响整体通风效率。鳍片底部与CPU接触的底座部分做了平整化处理,实际安装时搭配导热介质可以填充底座与CPU顶盖之间的微观间隙,降低接触热阻,让CPU运行产生的热量可以快速传导到整个鳍片组上,通过流动的气流将热量带出机箱内部。

  底部的安装固定结构采用四点卡扣式设计,四个带定位柱的安装脚均匀分布在散热模块的底座四角,对应主板上CPU插槽周边的标准安装孔位,安装时不需要额外的背板固定,直接通过卡扣压合即可完成固定,安装操作门槛低,同时可以保证散热底座与CPU顶盖之间的压力均匀,避免局部压力不足导致的导热效率下降。其中一侧的卡扣带有弹性调节结构,可以适配不同公差的主板安装孔位,避免安装时出现卡扣断裂或者固定松动的问题。

  从安装边界尺寸来看,这款下压式散热器的整体高度控制在65mm以内,可以兼容绝大多数垂直空间有限的小机箱,不会出现与机箱侧盖、内存马甲冲突的问题。整体直径控制在90mm左右,安装后不会遮挡主板上的内存插槽,即使是带高马甲的超频内存也可以正常安装使用,不会出现空间干涉。散热模块的整体重量控制在280g左右,长期使用不会对主板PCB产生过大的弯曲应力,避免主板因为长期承重出现变形的问题。

  在实际应用场景中,这款散热结构可以满足TDP在65W及以下的桌面级CPU散热需求,覆盖日常办公、网页浏览、高清视频播放、轻度图形处理等多数常规使用场景,在CPU满负载运行的状态下,可以将核心温度控制在合理区间内,避免CPU因为温度过高触发降频保护,保证系统运行的稳定性。气流向四周扩散的风道设计,还可以顺带带走CPU周边供电模块、内存颗粒上的积热,提升主板周边元件的运行稳定性,延长整机的无故障运行时间。

  设计过程中需要重点考量的细节还包括扇叶的动平衡校准,每一片扇叶的重量误差需要控制在极小的范围内,避免风扇高速转动时产生共振,共振不仅会产生额外的噪音,长期下来还会影响轴承的使用寿命,甚至导致整个散热模块出现松动。鳍片与底座的连接部分采用一体成型结构,不存在额外的连接界面热阻,相比拼接式的鳍片结构,导热效率有明显的提升。风扇的供电接口采用标准的三针或者四针接口,可以直接适配主板上的风扇插针,支持主板根据CPU温度自动调节风扇转速,在低负载下降低转速减少噪音,高负载下提升转速强化散热能力,实现散热效率与运行噪音的动态平衡。
