通风管路方圆变径过渡连接构件

　　该构件主要应用在通风除尘、物料气力输送、空调排风等管路系统中，解决圆形截面管道与方形/矩形截面设备接口的衔接问题，避免管路截面突变造成的风阻骤增、流场紊乱、局部积料等工程问题。在除尘系统的风机进出口、车间排风罩与主风管衔接段、粮食加工行业的气力输送管路转角过渡位置，这类变径构件都是不可缺少的管路配件，相比直角转接或者突然扩缩的连接方式，平滑过渡的结构能让管路内的介质流动更平顺，降低风机运行的额外负载，减少管路内的涡流噪音，也能避免含尘气流在局部位置形成流速死角造成粉尘堆积，降低管路堵塞的概率。

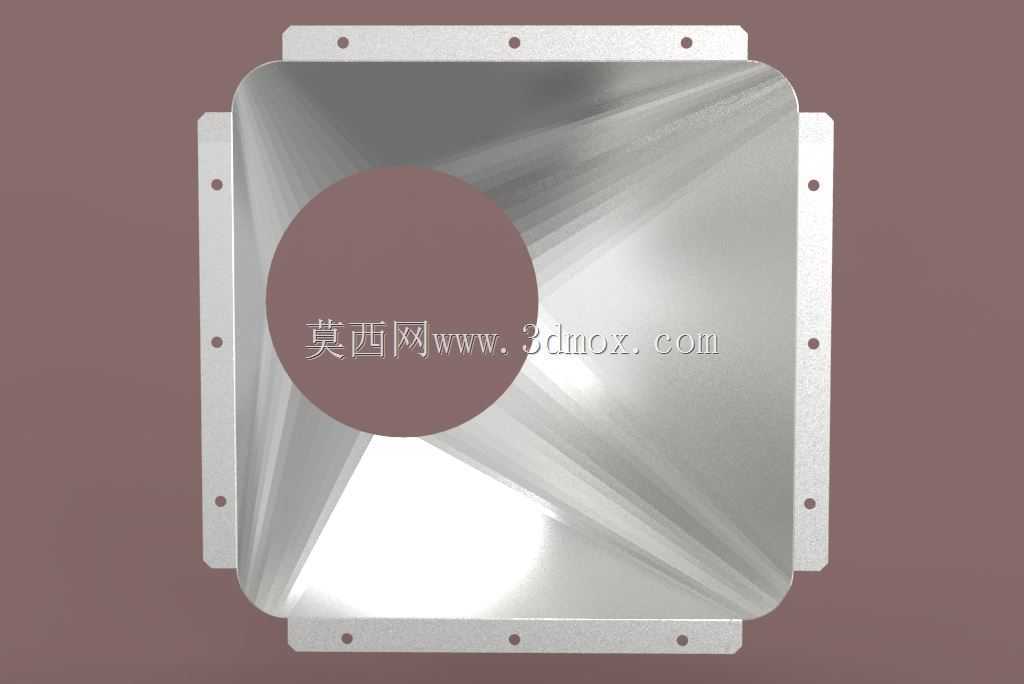

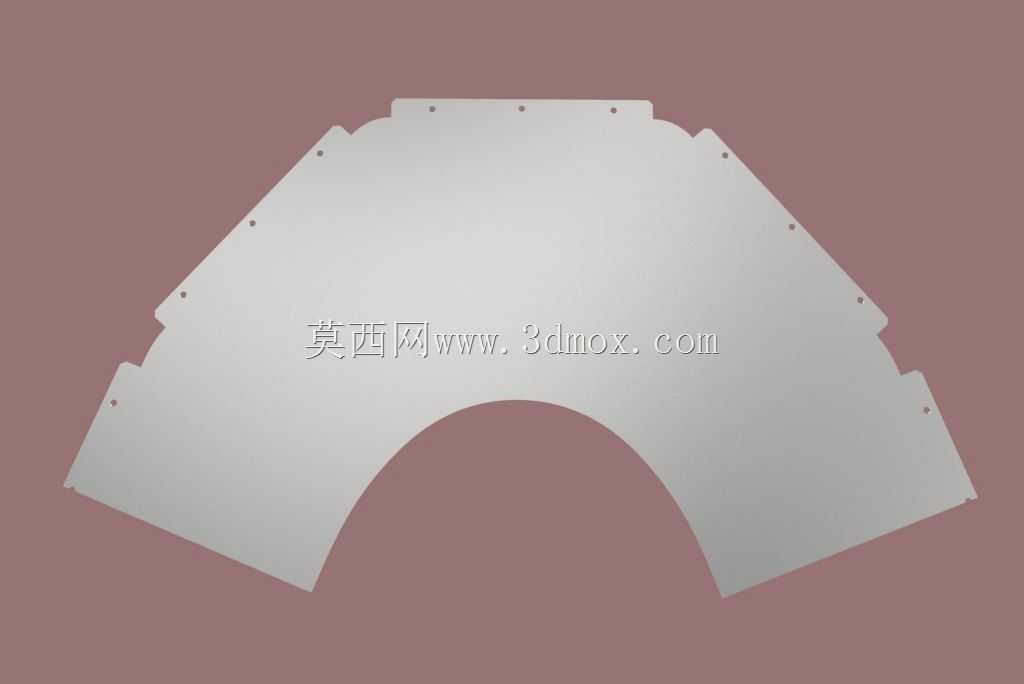

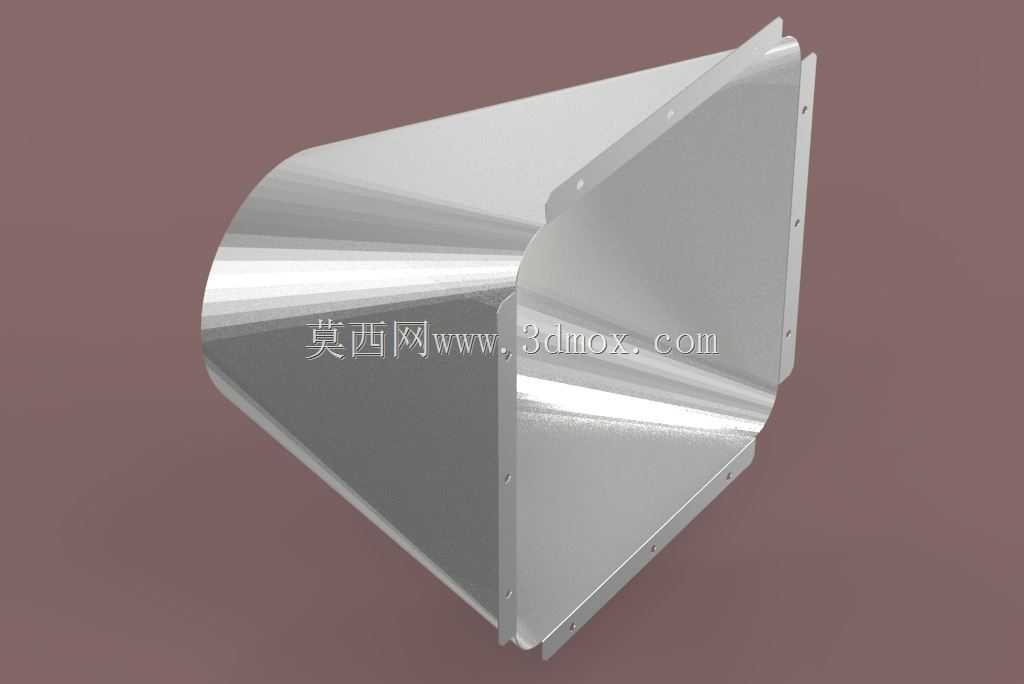

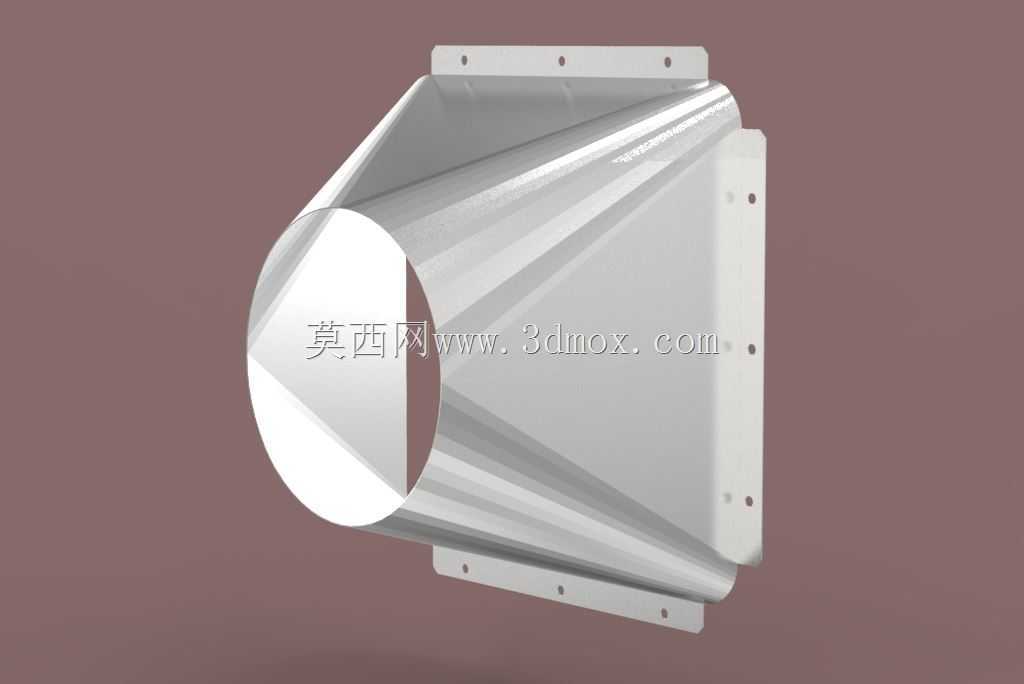

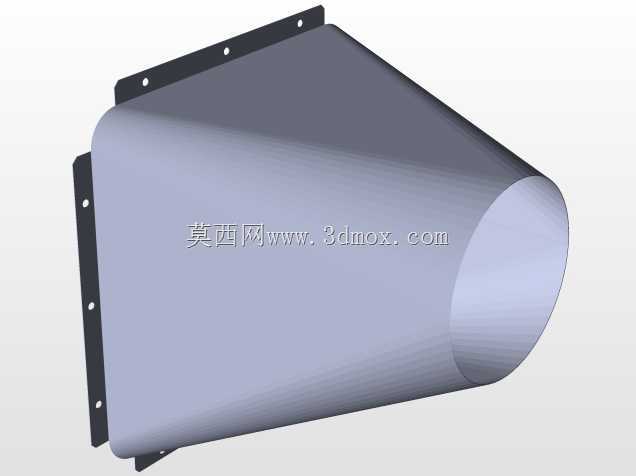

　　从结构设计来看，该构件采用薄板折弯焊接成型，两端分别设置带安装孔的法兰边，圆形端适配对应直径的圆形风管，方形端适配矩形截面的设备接口或者方管，整个过渡段的曲面采用渐变扭面设计，从圆形截面平滑过渡到方形截面，曲面的曲率变化连续无突变，在钣金展开时可以通过三角线法完成展开下料，不需要额外的拼接焊缝就能完成主体成型，减少焊接变形的控制难度。两端的法兰边采用同材质薄板一体折弯翻边成型，法兰边上的安装孔采用等间距排布，孔位与常规风管法兰的安装孔位匹配，安装时可以直接配合密封垫通过螺栓完成紧固，不需要现场重新配打孔位，降低现场安装的工作量。

　　设计过程中首先需要确定两端接口的尺寸边界，圆形端的直径匹配对接风管的外径，方形端的长宽尺寸匹配对接设备的接口尺寸，过渡段的长度根据两端截面的差值确定，长度过短会造成曲面曲率过大，不仅增加钣金折弯成型的难度，还会造成局部流阻过大；长度过长则会增加材料消耗，占用过多的管路安装空间，通常过渡段的长度取两端截面当量直径差值的1.5到2倍，兼顾流阻性能与安装空间要求。曲面建模时需要保证整个过渡面的光顺性，避免出现局部凹陷或者凸起，否则在薄板成型后会出现外观缺陷，同时在气流通过时产生局部紊流。法兰边的宽度根据安装螺栓的尺寸确定，保证螺栓安装时有足够的压紧面，翻边位置设置微小的圆角，避免薄板折弯时出现开裂问题，同时去除锐边防止安装过程中划伤操作人员。

　　安装边界方面，该构件属于管路系统的中间连接部件，安装时需要保证两端接口的同轴度偏差在允许范围内，避免强行对接造成构件变形，影响密封性能。法兰边的安装孔位公差控制在自由公差范围内，满足常规风管安装的互换性要求，构件整体的壁厚根据输送介质的特性选择，普通通风系统采用普通薄钢板即可，输送腐蚀性介质的场景可以更换为不锈钢或者镀锌薄板材质，建模时的曲面可以直接导入钣金展开软件生成下料图，不需要重新绘制展开轮廓，减少工艺人员的重复工作量。在实际管路布置中，这类过渡构件通常安装在设备接口与直管段之间，安装位置需要预留足够的螺栓操作空间，方便后期检修拆卸，构件本身的重量较轻，不需要额外设置承重支架，依靠两端法兰的连接强度即可完成固定，对于大尺寸的变径构件，可以在过渡段外侧增加加强筋，避免薄板在风压作用下产生振动变形，产生额外的运行噪音。
