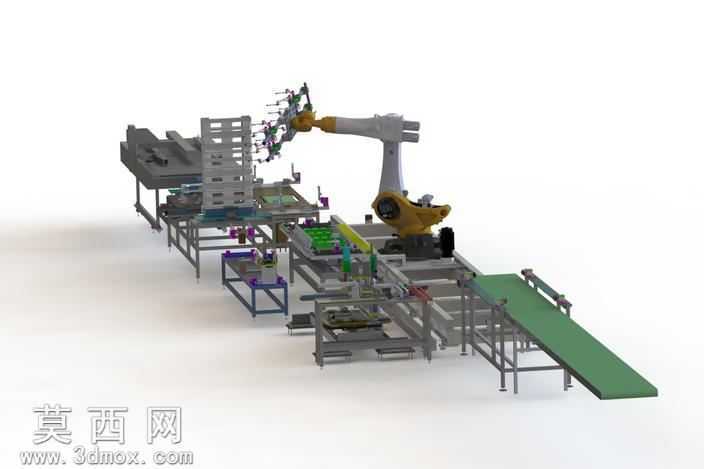

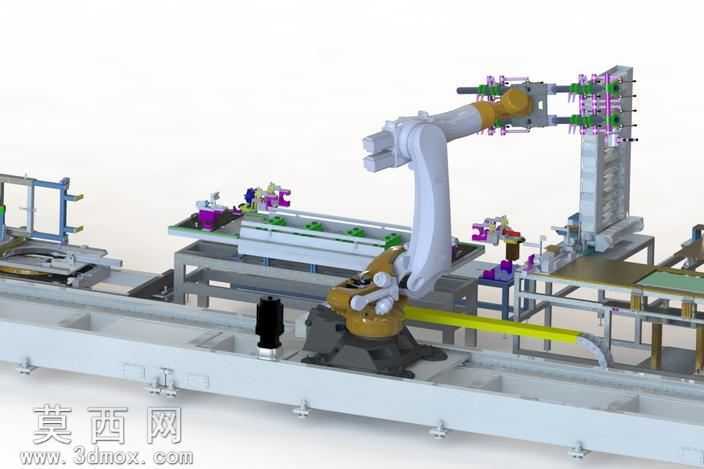

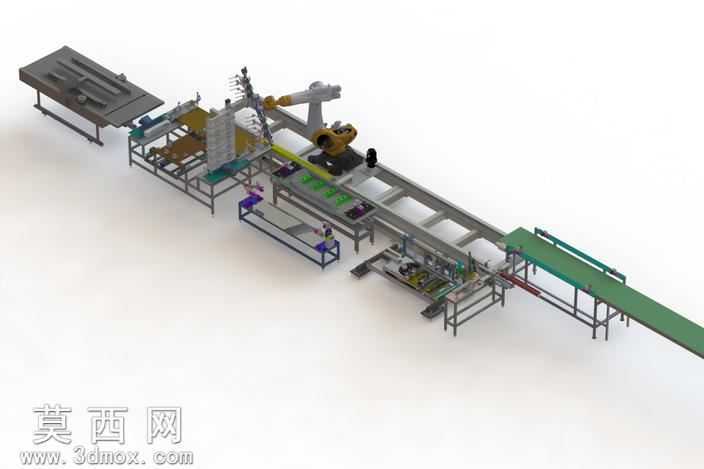

含六轴工业机器人的自动化产线三维设计

本套三维设计作品围绕自动化生产作业场景搭建完整产线，以六轴工业机器人为核心作业单元，搭配多段输送线、定位工装、物料载具、上下料机构完成全流程建模。建模过程中严格遵循机械设计规范，对工业机器人的各关节转动副、臂段结构进行1:1比例还原，准确呈现机器人底座、大臂、小臂、腕部的连接结构与运动空间范围，确保后续可直接用于运动仿真验证。输送线部分采用模块化建模思路，区分皮带输送段、定位阻挡段、载具回流段的结构差异，对输送线的铝型材框架、传动辊轮、导向条、阻挡气缸等细节逐一建模，不同部件赋予对应材质属性：铝型材部件赋予磨砂银白金属材质，输送皮带赋予哑光黑色橡胶材质，机器人臂体根据实际外观分别赋予米黄色铸漆材质与浅灰色工程塑料材质，工装夹具部分区分金属加工件的亮面金属质感与气动元件的深色塑料质感，整体渲染效果贴近真实工业产线的视觉表现。产线布局设计围绕机器人作业半径展开，将上料工位、加工工位、检测工位、下料工位均匀排布在机器人可达范围内，各工位的定位工装根据待加工物料的外形特征设计专属定位结构，确保物料放置后位置精度满足机器人抓取要求；机器人末端搭载多工位夹爪，可同时抓取多件物料完成跨工位转运，减少机器人空行程，提升产线整体作业效率。建模过程中对所有部件的装配关系进行严格校验，确保各运动部件之间无结构干涉，输送线的传动路径、机器人的运动轨迹、工装的升降动作均预留足够的运动空间，整体模型结构完整，细节丰富，可用于自动化产线方案展示、结构验证、教学演示等多个场景，完整呈现了自动化产线从布局规划到细节结构设计的全流程思路，为同类产线的三维设计提供了可参考的完整范本。
