带座立式外球面枕木轴承结构设计

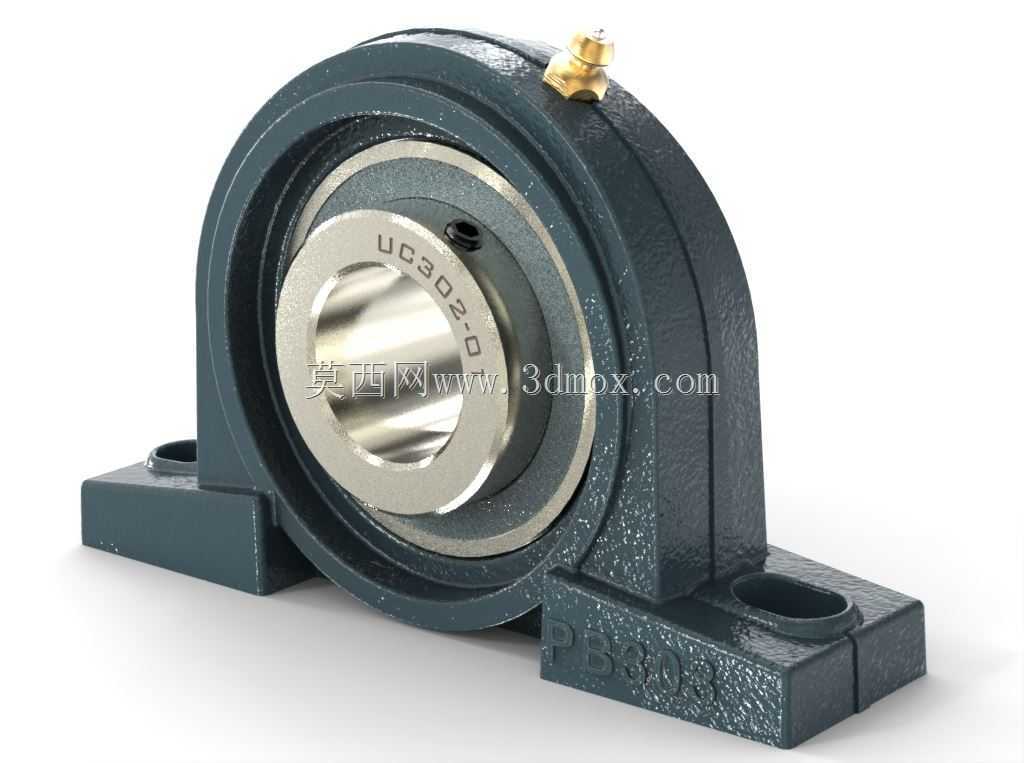

　　在各类轻工输送、农业机械、小型传动设备的布局里，这类枕式带座外球面轴承的出镜率一直不低，很多现场维护的师傅都习惯叫它枕木轴承，本质是把外球面球轴承和铸造立式轴承座整合为一体的支撑组件，不用额外加工复杂的安装配合面，对安装基面的公差容忍度比传统分离式轴承高不少。从实际应用场景看，它常被用在皮带输送机的辊筒两端、小型风机的转轴支撑、食品包装线的从动辊安装位，还有一些农用脱粒设备、小型木工机械的旋转轴支撑点，这类场景的共性是安装基面的加工精度不会太高，设备运行中会伴随一定的振动和轴系挠度偏差，普通深沟球轴承加分离式座的组合很容易因为安装对中不良出现早期磨损，而这种带座外球面的结构刚好能适配这类工况。

　　从功能特性上看，轴承内圈采用了加宽内圈设计，配合顶丝锁紧结构，安装时不需要额外加工轴肩，只要把轴穿入内圈后拧紧侧面的紧定螺钉，就能实现轴和内圈的同步旋转，对现场安装的技能要求更低。轴承外圈的球面和轴承座的凹球面是配合面，具备一定的自动调心能力，当轴出现小幅弯曲、或者两个安装座的孔位存在同轴度偏差时，球面配合可以自动补偿角度偏差，避免轴承滚动体出现卡滞、偏载的问题。轴承顶部预留了注油嘴位置，可以在不拆解设备的情况下定期补充润滑脂，延长维护周期，适配多尘、有少量飞溅的工业现场环境。轴承座采用铸铁铸造结构，底部是两个长条形安装孔，安装时可以在一定范围内调整轴向位置，降低安装孔位的加工精度要求，座体的加强筋结构沿着受力方向布置，在控制整体重量的前提下保证了径向承载能力，能承受中等强度的径向载荷和小幅的轴向载荷。

　　从设计思路上拆解这个结构，首先是把轴承的调心功能和安装座的支撑功能做了集成化设计，省去了传统轴承安装需要的端盖、密封件、定位套等零散零件，减少了装配环节的零件数量，降低了现场装配出错的概率。密封结构采用了接触式橡胶密封圈，搭配轴承外圈的防尘盖结构，能阻挡外界的粉尘、碎屑进入轴承滚道，同时防止内部润滑脂泄漏，适配没有严格密封防护的开式传动场景。轴承座的安装底面做了铣平处理，保证和安装机架的接触面积足够，避免安装后出现应力集中，座体的轴承室球面加工时需要和轴承外圈的球面保证配合间隙，既不能过紧导致调心功能失效，也不能过松出现运行时的晃动异响。

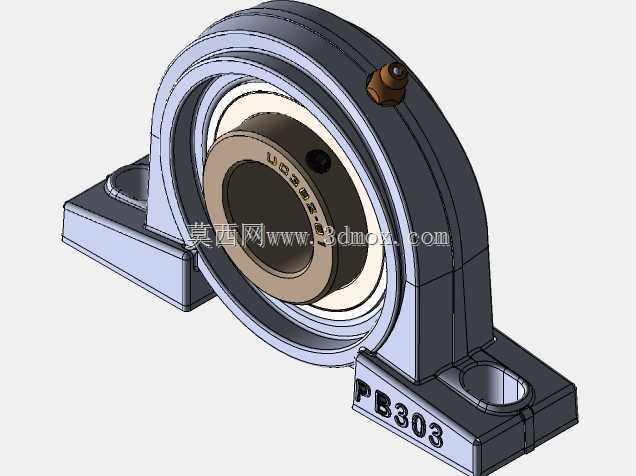

　　从安装边界和尺寸适配的角度看，这类轴承的选型首先要匹配轴的直径，内圈的孔径公差采用了过渡配合设计，配合顶丝锁紧可以适配h6到h9公差的光轴，不需要对轴做磨削加工。两个安装螺栓的孔距是固定的系列化尺寸，选型时需要核对安装面的预留空间，轴承座的总高度要和设备的辊筒中心高匹配，避免出现皮带跑偏、辊筒倾斜的问题。安装时要注意，轴承座的固定螺栓需要加装防松垫圈，因为设备运行中的振动可能导致螺栓松动，注油嘴的方向要朝向方便维护的一侧，避免后续补脂时被其他结构件挡住。另外要注意，这类轴承的调心角度一般在2度以内，安装时不能过度依赖调心功能强行纠正过大的轴系偏差，否则会导致轴承的载荷分布不均，缩短使用寿命。在实际建模过程中，需要重点还原轴承外圈和座体的球面配合关系，顶丝的安装位置，还有底部安装孔的长圆结构，保证模型在做装配模拟时能准确反映实际安装的干涉情况，密封件的唇边结构也要做还原，方便后续做密封性能的模拟验证。
