四螺栓安装法兰式带座滚针轴承结构

　　在轻工输送线、中小型农机传动段、纺织设备罗拉传动位这类安装空间受限、径向载荷占比高的工况里，这类四螺栓菱形法兰带座滚针组件的应用占比一直不低。区别于常见的深沟球带座轴承，滚针结构的径向承载能力是同内径深沟球轴承的2-3倍，同时轴向安装尺寸更紧凑，刚好适配那些轴系径向空间紧张、无法布置大外径球轴承的安装位。

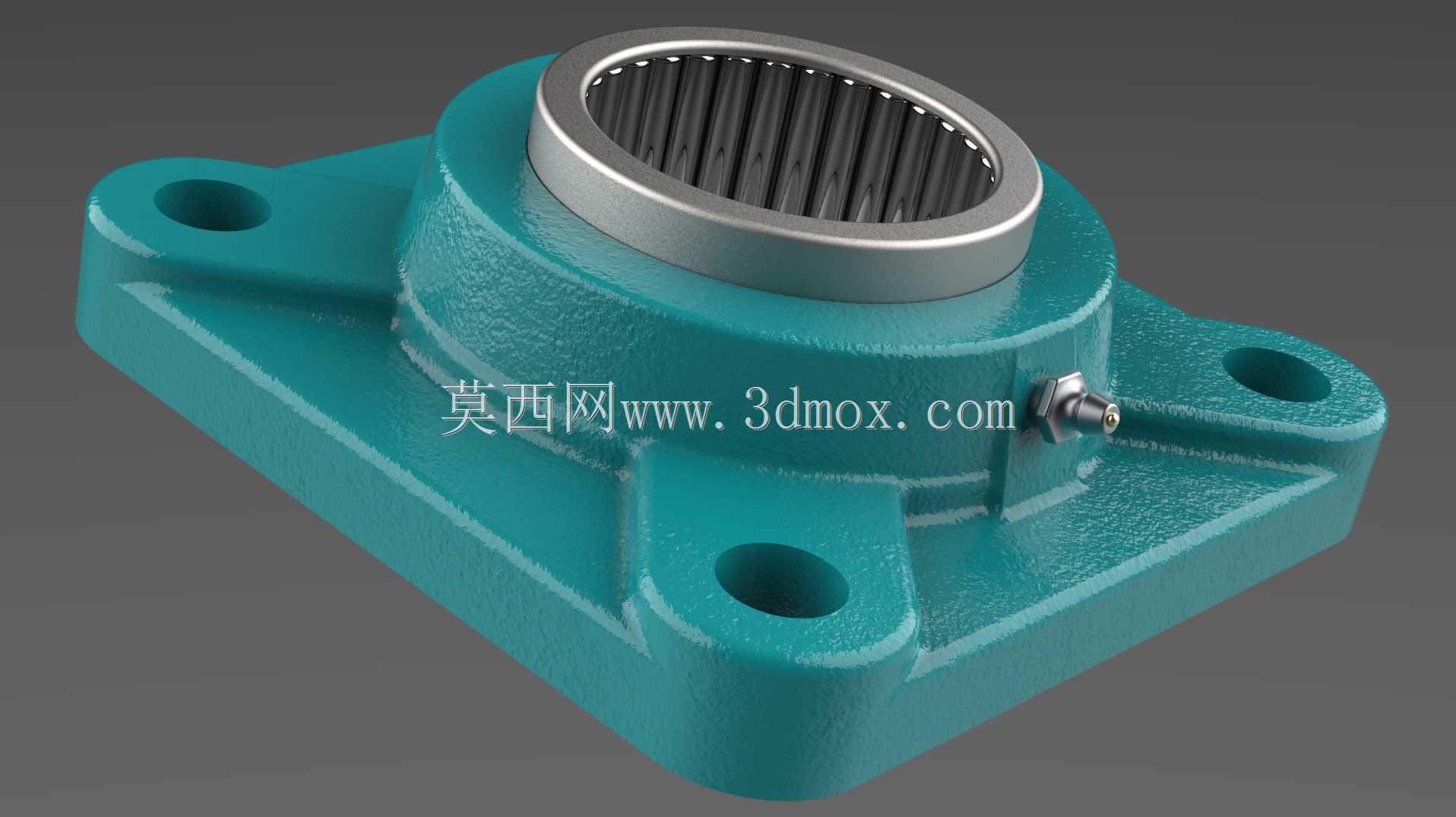

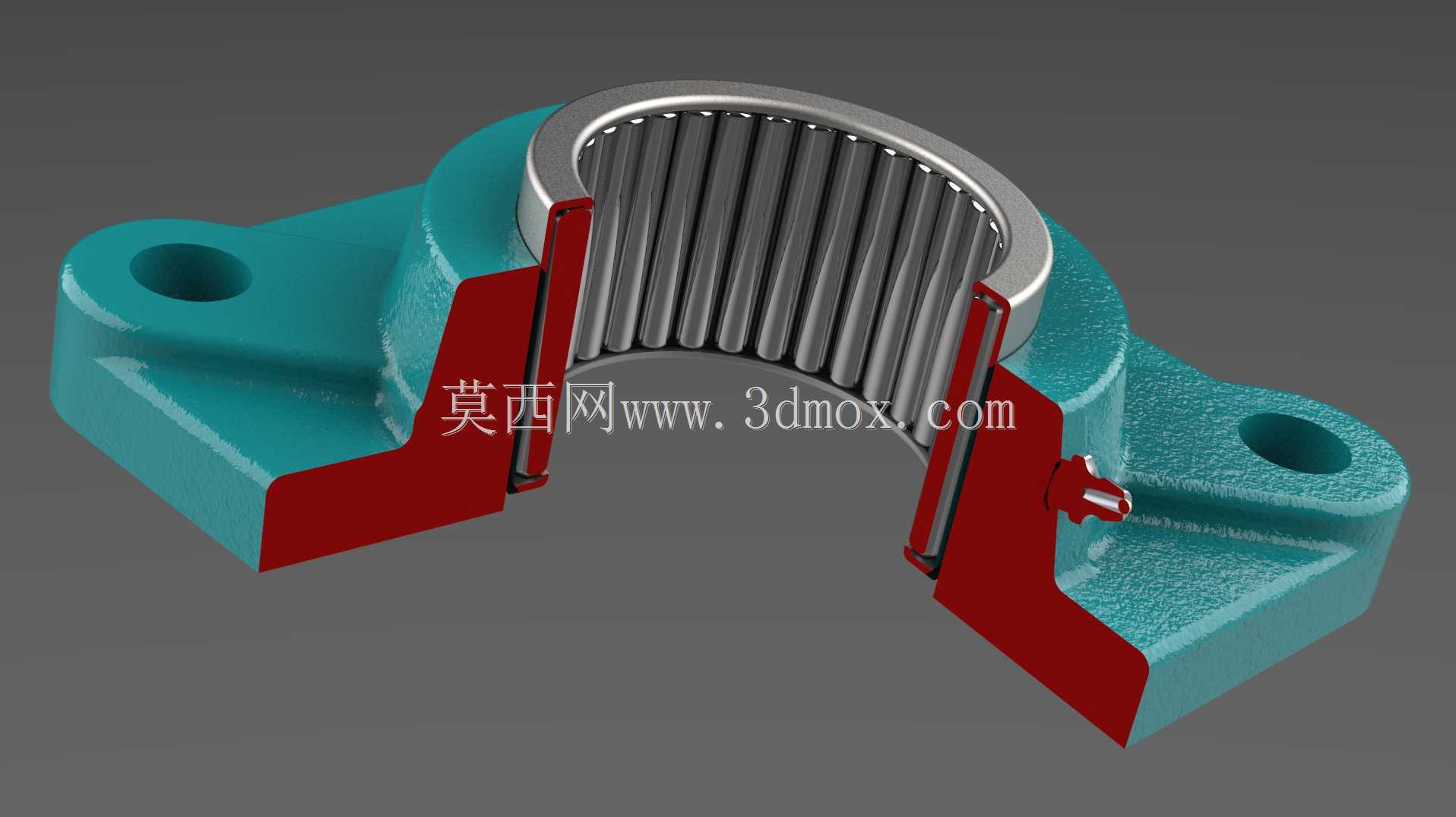

　　从结构设计逻辑来看，菱形法兰的四个安装孔采用对称分布设计，安装孔位做了锪平处理，能保证螺栓锁紧时垫圈与安装面完全贴合，避免锁紧应力集中导致的座体开裂。座体材质选用铸铁一体铸造成型，铸造后经过时效处理消除内应力，后续安装面与轴承内孔采用一次装夹镗削完成，保证轴承安装孔与安装基准面的垂直度公差控制在0.02mm以内，避免轴系安装后出现别劲、运转卡滞的问题。轴承外圈与座体孔采用过盈配合，过盈量控制在0.01-0.025mm区间，既保证运转时外圈不会在座孔内发生蠕变磨损，又不会因为过盈量过大导致外圈变形挤压滚针，影响转动灵活性。

　　座体侧面预留的黄油嘴位置做了倾斜角度设计，注油通道直接连通轴承滚道区域，日常维护时不用拆解周边防护结构，就能直接通过黄油枪加注润滑脂，润滑脂能直接到达滚针与保持架的摩擦面，减少日常维护的工作量。轴承内置的尼龙保持架能对滚针做均匀分隔，避免滚针之间直接接触摩擦，同时保持架自带的储油间隙能留存部分润滑脂，延长补脂周期。两端的密封结构采用双唇口丁腈橡胶密封，内唇口贴合轴颈表面，外唇口阻挡外部粉尘、切削液、纤维碎屑进入轴承内部，适配多粉尘、有少量喷淋的车间作业环境。

　　安装边界上，这类菱形法兰座的四个安装孔中心距做了标准化适配，能直接替换同规格的球面带座轴承，不用对设备安装板做二次改孔。安装时需要注意，四个螺栓要采用对角分次锁紧的方式，单次锁紧力矩不能超过螺栓许用力矩的70%，分三次逐步锁紧到额定力矩，避免座体因为单侧受力过大出现安装面翘曲，导致轴承内孔轴线与轴系轴线出现偏角。轴颈与轴承内圈的配合采用过渡配合，装配时建议采用铜棒敲击轴承内圈端面，禁止直接敲击座体或者轴承外圈，避免滚道出现压痕影响运转精度。

　　实际工况适配中，这类组件能承受恒定方向的径向载荷，同时能承受少量的瞬时轴向窜动，不适合承受大的倾覆力矩，所以在悬臂轴的安装场景下，需要在轴的另一端增加辅助支撑，避免座体连接螺栓承受过大的交变载荷出现疲劳断裂。日常巡检时可以通过听诊器监听轴承运转声响，正常运转时是均匀的沙沙声，如果出现断续的冲击声，大概率是滚针表面出现点蚀或者有异物进入密封内部，需要及时停机检查更换润滑脂，必要时更换整套轴承组件。座体表面的青绿色漆层是环氧防锈漆，能适应普通车间的湿度环境，在有腐蚀性气体的工况下使用时，需要额外做表面防腐处理，或者选用不锈钢材质的定制版本。
