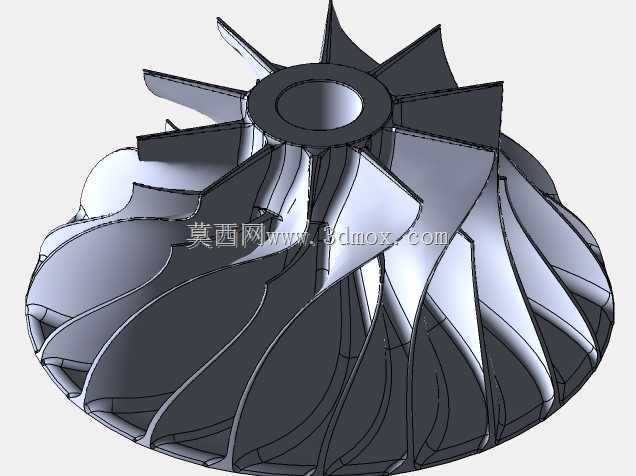

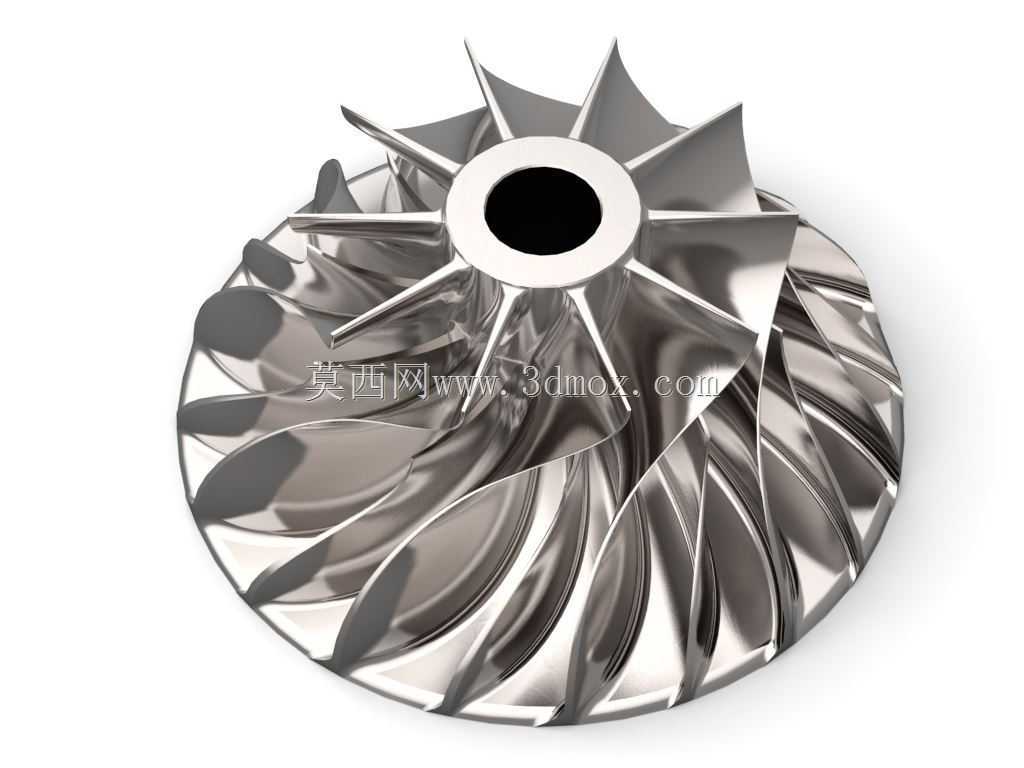

离心式压气机三元流叶轮结构设计

　　该叶轮为离心式压气机核心做功部件，主要应用于小口径涡轮增压系统、微型燃气轮机、工业离心风机以及燃料电池空气供给单元中，直接决定整套流体机械的压比、效率与稳定运行工况范围。从实际使用场景来看，这类带空间扭曲叶片的三元流叶轮，相比传统直叶片或二元圆弧叶片，能更好适配流体从轴向进气转为径向排气的流动轨迹，减少叶道内的流动分离与二次涡流损失，在高转速工况下仍能保持较宽的高效运行区间，适配变负荷的动力输出需求。

　　设计过程中首先要匹配整机的气动参数，确定叶轮的进口轮缘比、轮毂比，进口段叶片前缘采用大圆角过渡，避免来流冲击造成的前缘流动损失，叶片型线从进口到出口沿叶高方向采用变安装角设计，叶尖位置的叶片弯曲角度与叶根位置形成合理差值，保证不同叶高处的流体微团能获得一致的做功量，减少叶道内的滑移效应。叶片数量经过气动计算优化，既避免叶片过少造成的单叶片载荷过高、流道扩散度过大引发的气流分离，也防止叶片过多带来的摩擦损失增大、阻塞流量降低的问题，相邻叶片间形成的渐扩形流道，能让流体在流经叶道的过程中平稳完成动能到压力能的转换，出口位置的叶片尾缘做薄处理，降低尾迹涡流的影响范围，减少下游扩压器的进口扰动。

　　从安装边界来看，叶轮中心的通孔为轴系安装定位孔，孔壁加工有定位配合面，与高速轴采用过盈配合加键连接的方式传递扭矩，安装时需要保证叶轮端面与轴肩的垂直度，控制端面跳动量在允许范围内，避免高转速下出现不平衡振动。叶轮的轴向尺寸经过严格控制，进口端与进气蜗壳的间隙、出口端与无叶扩压器的径向间隙都要匹配设计值，间隙过大会造成回流损失增大，间隙过小则容易在运行中出现动静碰磨，引发设备故障。叶轮的轮盘部分采用等强度设计思路，从中心轮毂处向外缘逐渐减薄，既保证高转速下的结构强度，抵抗离心力带来的轮盘应力，又尽可能控制叶轮整体重量，降低轴系的转动惯量，提升设备的动态响应速度。

　　在实际工程应用中，这类叶轮通常采用五轴铣削整体加工成型，叶片表面的粗糙度需要控制在较低水平，减少流体流动的壁面摩擦损失，加工完成后还要做动平衡校正，在额定转速对应的平衡等级下去除不平衡量，保证高速运行时的振动值符合设备运行标准。设计建模时需要重点关注叶片与轮盘、轮盖侧的衔接圆角，避免应力集中造成的疲劳失效，尤其是在高转速、变工况频繁启停的使用场景下，衔接位置的应力水平直接决定叶轮的使用寿命。流道部分的建模要保证型面的光顺连续性，不能出现局部凹陷或凸起，否则会在局部位置产生涡流，不仅降低整机效率，还可能引发叶片的高频振动，造成疲劳断裂风险。

　　针对不同的应用场景，叶轮的叶片型线可以做针对性调整，比如用于涡轮增压的叶轮需要侧重低速响应性能，叶片进口角会做适当加大处理，拓宽低转速下的流量范围；用于工业固定转速压缩机的叶轮则更侧重额定工况下的最高效率，叶片型线会完全匹配额定点的来流角度，减少冲击损失。建模过程中需要同步考虑加工工艺性，叶片的最小曲率半径要满足五轴加工刀具的可达性，避免出现加工死角，减少后续抛光打磨的工作量，同时保证设计型面与加工后实际型面的偏差在气动允许的公差范围内。
