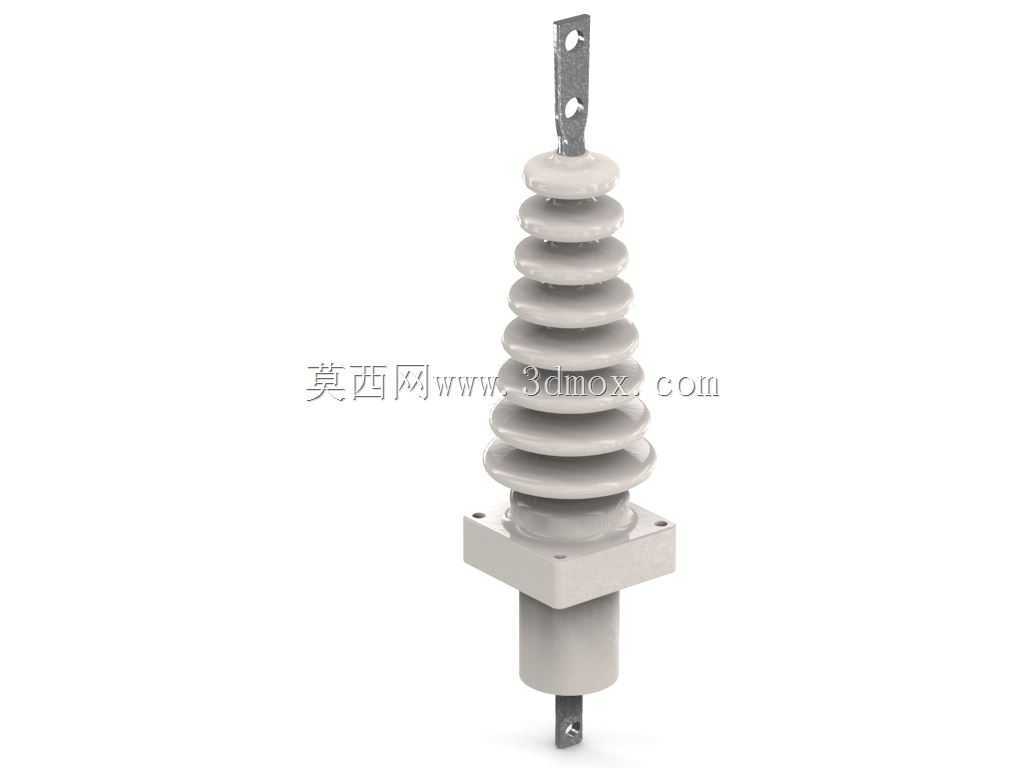

高压穿舱式陶瓷绝缘隔离构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:412998
  • 高压穿舱式陶瓷绝缘隔离构件
  • 高压穿舱式陶瓷绝缘隔离构件

  在高压输配电、成套电气柜、特种高压试验舱以及工业电加热设备的舱体穿线场景中,这类陶瓷绝缘隔离构件是承担电位隔离、机械支撑与穿舱密封核心功能的关键零部件,很多刚接触高压结构设计的工程师容易忽略这类构件的安装边界匹配,导致现场安装时出现密封失效、绝缘距离不足的问题。从实际工程应用来看,这类构件的核心作用是实现带电导体与接地金属舱壁之间的可靠绝缘,同时承载导体端的静态载荷与运行过程中的微振动载荷,避免带电部分对接地壳体放电,也防止外部粉尘、水汽沿穿舱间隙进入设备内部。

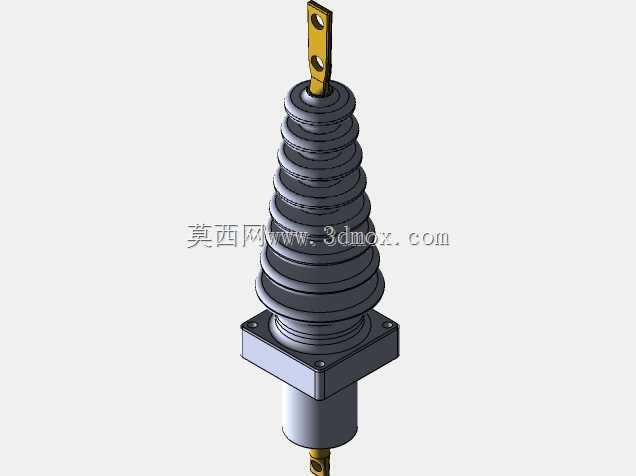

  设计这类构件时,首先要匹配安装场景的电压等级确定伞裙的数量与单裙爬电距离,本次建模的构件采用多层等径伞裙结构,每一层伞裙的伸出长度、裙间间距都按照污秽等级下的爬电比距要求核算,避免雨天、积灰工况下出现沿面闪络。伞裙部分采用高温烧结的电工陶瓷材质,表面施釉降低表面粗糙度,减少积污附着能力,同时陶瓷本体的介电强度、体积电阻率都满足高压工况下的长期绝缘要求,不会在长期电场作用下出现绝缘老化击穿的问题。

  构件的安装基座采用方形法兰结构,法兰上预留四个对称分布的安装通孔,安装时法兰与舱壁之间需要匹配对应厚度的耐温橡胶密封垫,通过螺栓压紧实现穿舱位置的IP防护,法兰的厚度经过刚度核算,在螺栓压紧力作用下不会出现翘曲变形,保证密封面的均匀贴合。法兰上下两端分别衔接伞裙绝缘段与舱内固定段,舱内段为光滑圆柱结构,长度匹配常规舱壁的厚度范围,安装时不会因为舱壁厚度公差出现装配干涉。

  构件上端的金属连接端采用扁平冲孔结构,直接与外部高压母排通过螺栓紧固连接,不需要额外的转接端子,降低接触电阻,避免长期载流过程中出现接头发热问题;下端的金属导杆延伸至舱体内部,与内部带电回路连接,金属嵌件与陶瓷本体之间采用高温胶装工艺固定,胶装层的厚度、粘结强度经过反复验证,能够承受温度循环下的热应力差,不会因为金属与陶瓷的热膨胀系数不同出现胶装层开裂、构件松动的问题。

  建模过程中需要重点关注几个关键尺寸的公差匹配:首先是法兰安装孔的位置度公差,必须控制在合理范围内,否则现场安装时会出现孔位不对中,强行装配会导致陶瓷本体承受额外的装配应力,容易引发陶瓷开裂;其次是伞裙部分的同轴度,整个绝缘段与安装法兰、两端金属嵌件必须保持同轴,安装后导体不会出现偏斜,保证周边绝缘距离的均匀性;另外胶装位置的配合尺寸需要预留胶层厚度,过盈量过大会导致陶瓷烧结冷却后被嵌件挤裂,间隙过大则会导致粘结强度不足,运行过程中出现构件脱落。

  从实际选型角度看,这类构件的爬电距离需要根据安装环境的污秽等级调整,比如重工业污染区、沿海高盐雾区域需要选用伞裙数量更多、爬距更大的型号,而普通室内干燥环境可以适当缩减爬距,优化安装空间占用。安装过程中需要注意,陶瓷部分属于脆性材料,紧固法兰螺栓时必须采用对角分步拧紧的方式,控制单个螺栓的拧紧力矩,避免局部压紧力过大导致陶瓷法兰根部断裂;同时金属连接端与母排连接时,接触面上需要涂抹电力复合脂,降低接触电阻,避免长期运行时接头发热传导至陶瓷部分,引发局部温度过高导致胶装层老化失效。

  很多三维建模人员在绘制这类构件时,容易忽略伞裙边缘的圆角过渡,实际生产中陶瓷伞裙的边缘必须做小圆角处理,避免烧结过程中出现应力集中导致的崩边,同时圆角结构也能减少运行过程中尖端电场集中,降低局部放电的概率。另外法兰与陶瓷衔接的位置需要做圆弧过渡的加强结构,这个位置是整个构件应力最集中的区域,直角衔接会在装配应力、温度应力作用下出现断裂隐患,圆弧过渡可以有效分散应力,提升构件的整体机械强度。

  在成套设备的三维布局设计中,调用这类模型时需要预留足够的周边安全距离,伞裙外侧到周边接地构件的空气绝缘距离必须满足对应电压等级的要求,不能因为空间紧凑就压缩绝缘间隙,否则设备耐压试验时就会出现击穿放电。同时要注意构件的安装方向,伞裙段必须处于舱体外侧或者易积污、易受潮的一侧,利用伞裙的结构阻断水流、污物的连续导电通路,如果装反方向,伞裙的防污闪作用会完全失效,极易引发沿面放电事故。
