8x4建筑采矿奔驰Actros卡车底盘模型

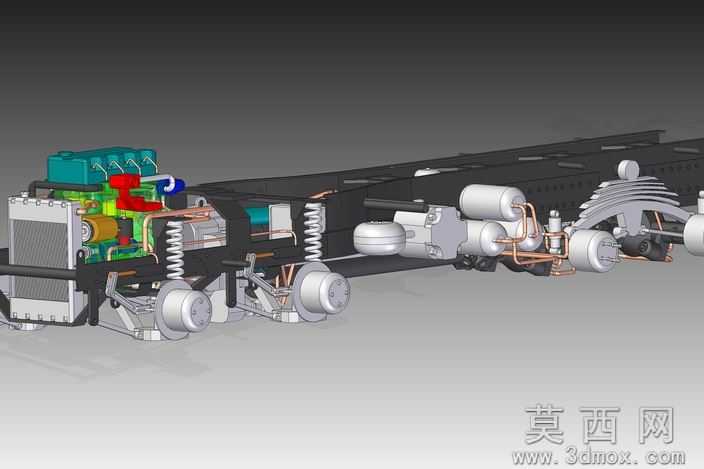

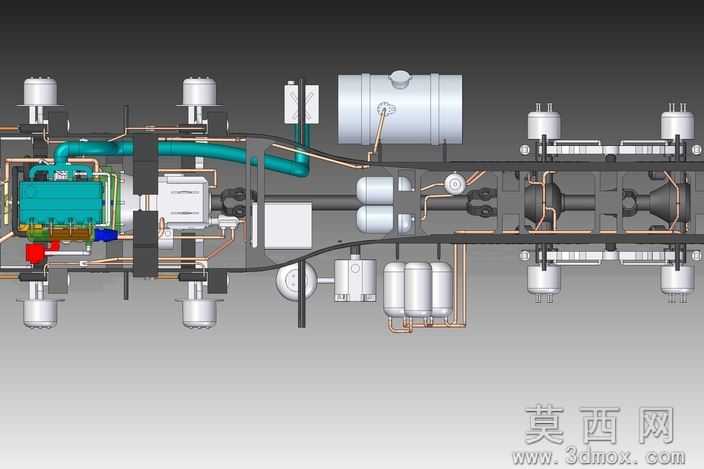

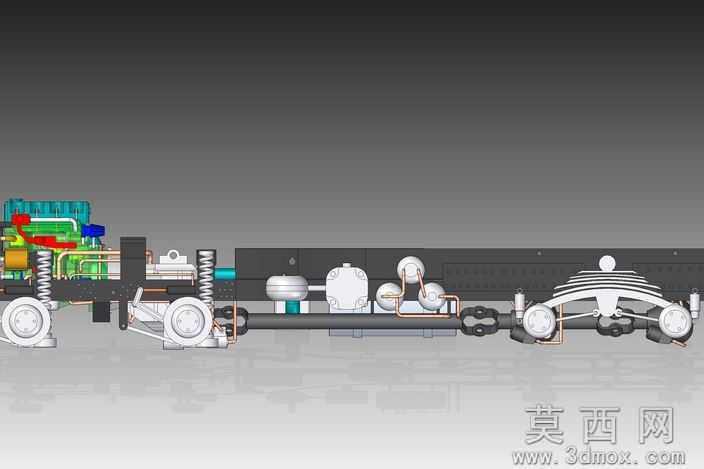

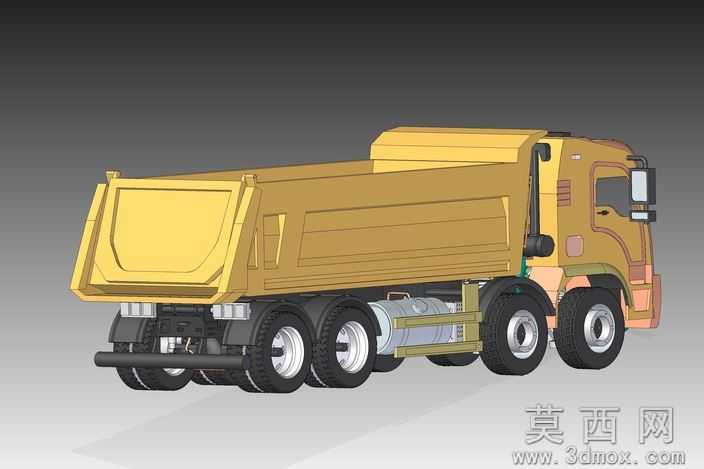

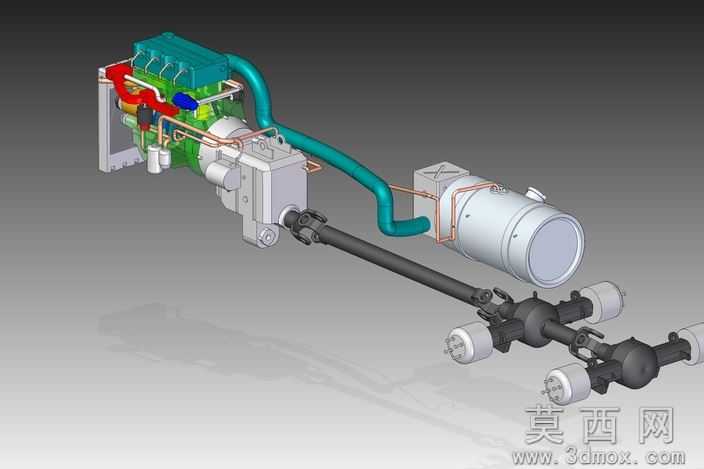

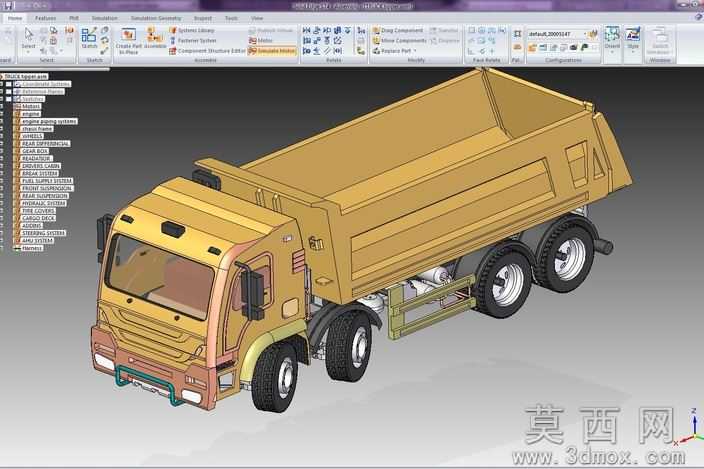

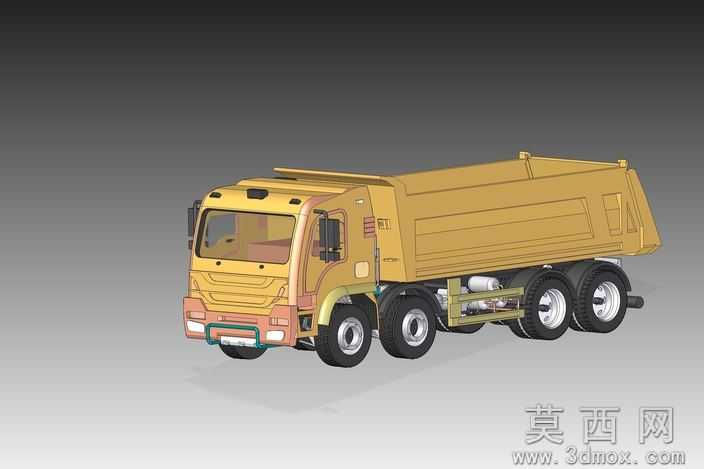

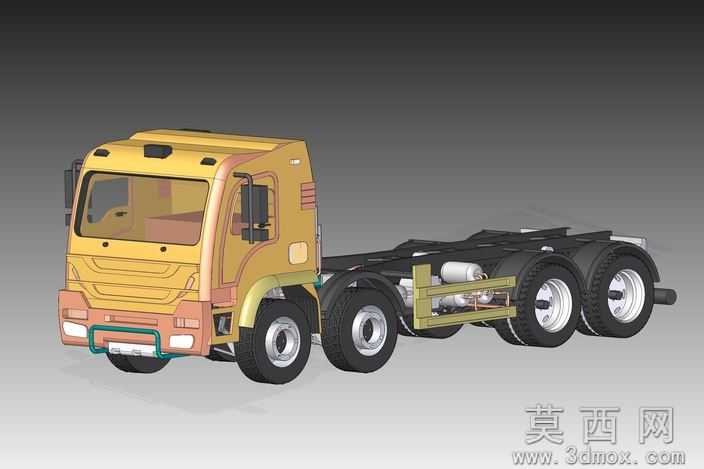

本模型为8×4配置的建筑与采矿作业用卡车底盘，参考奔驰Actros重卡结构完成全细节自建建模，建模过程中严格遵循实车的尺寸比例与装配逻辑，从驾驶室本体、车架纵梁横梁、前后车桥、悬挂系统到动力传输单元、气路管路、燃油储气部件均逐一拆分建模，未使用外部导入的现成零件，所有结构特征均通过基础特征拉伸、旋转、扫掠与布尔运算完成，对车架连接位、车桥安装座、驾驶室翻转支撑点等关键受力位置做了结构强化的特征还原，保证模型结构与实车装配逻辑完全一致。参数设计层面，严格匹配8×4重卡的轴荷分配比例，四组车桥的轮距、轴距均参考奔驰Actros对应车型的工程参数设定，轮胎直径、板簧弧度、车架离地间隙均符合工程车辆的作业参数要求，转向轮的转角限位、驱动桥的差速器结构位置均按照实车传动逻辑做了参数化约束，可直接用于整车性能模拟的前置模型搭建。渲染材质方面，对不同部件做了差异化材质赋予：驾驶室覆盖件采用工程黄金属车漆材质，还原工程车辆的标识性涂装，车架与悬挂部件采用哑光黑高强度钢材质，轮胎采用带胎纹细节的耐磨橡胶材质，储气筒、油箱采用哑光银金属材质，管路部件采用对应材质的半哑光塑料或金属质感，渲染后可清晰区分不同功能部件，直观展示整车底盘的布局逻辑。结构原理上，模型完整还原了8×4重卡的行驶与承载结构：前两桥为转向桥，负责车辆转向控制，后两桥为驱动桥，负责作业场景下的大扭矩动力输出，车架采用边梁式纵梁搭配多组横梁的承载结构，可满足建筑采矿场景下大载荷的承载需求，底盘侧部布置的储气筒、燃油箱、蓄电池组均按照实车的配重逻辑排布，保证整车轴荷分配合理，悬挂系统采用钢板弹簧搭配减震筒的结构，适配非铺装路面的作业减震需求。软件兼容层面，模型原生为Solid Edge ST4版本搭建，同时导出STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等主流三维设计软件，不同软件导入后可保留完整的装配结构与零件特征，不会出现特征丢失或面破损问题，方便不同使用习惯的设计者直接调用修改。研发教学应用层面，该模型可作为重卡底盘设计的参考案例，用于车辆工程专业的底盘结构教学，帮助学习者理解工程类重卡的承载、传动、转向系统的布局逻辑，也可作为专用车上装改装的基础底盘模型，用于建筑采矿类作业车辆的上装匹配设计，还可用于三维建模教学中的复杂装配体建模练习，帮助学习者掌握多零件装配、参数化约束、工业产品渲染的相关技巧。
