教学实验用复合式光学显微镜结构设计

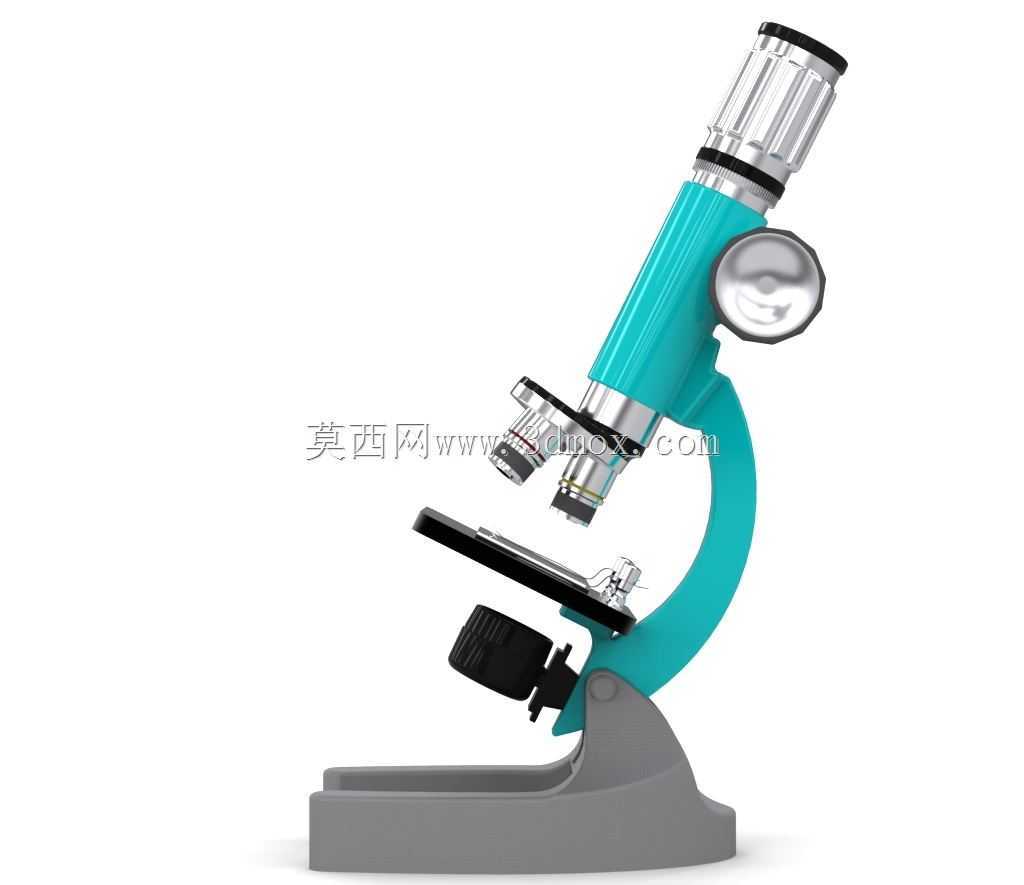

　　这款光学显微镜的结构设计完全贴合常规教学实验室与基础科研观测场景的使用需求，日常可用于生物切片观测、金相组织初检、教学演示等多种场景，整机结构兼顾操作便利性与结构稳定性，没有冗余的装饰性结构，所有外露部件都对应实际功能需求。从结构布局来看，镜臂采用一体化弯臂式承载结构，连接底部支撑底座与上部镜筒总成，弯臂的曲率经过反复调整，既保证使用者在坐姿操作时眼部与目镜的适配高度，也预留了足够的载物台操作空间，避免调整玻片时手部与镜臂发生磕碰。底座采用配重式铸铁结构，整体重心落在底座支撑面的几何中心范围内，即使镜臂倾斜到最大使用角度，整机也不会发生侧翻，底座底部预留了三个可调支撑脚的安装位，可根据桌面平整度调整整机水平度，保证光轴始终处于垂直状态，避免观测时出现视场偏移。

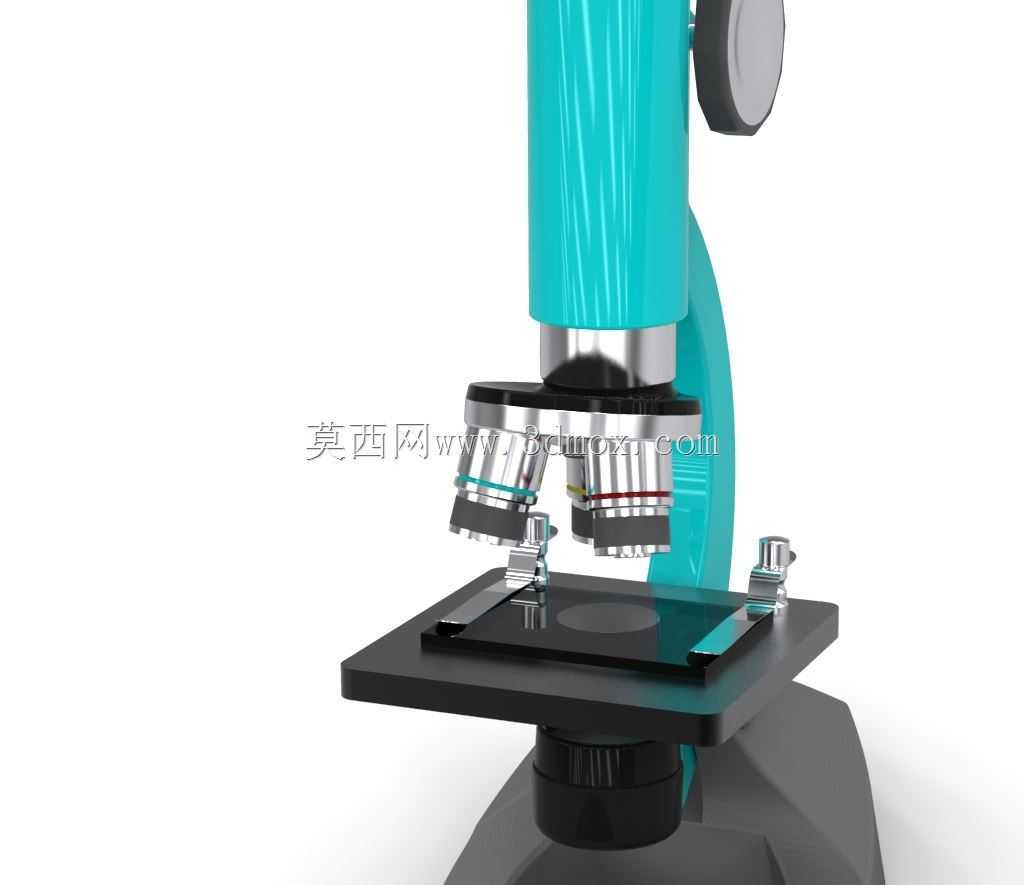

　　镜筒部分采用三档可转动物镜转换器设计，转换器与镜筒的配合面采用精密止口定位，每次物镜切换后都能保证物镜光轴与目镜光轴重合，不需要反复调整中心位置，转换器的转动阻尼经过匹配，切换时手感清晰，不会出现过松滑位或者过紧难以转动的问题。目镜采用插拔式安装结构，镜筒上端的目镜座预留了5mm的调节余量，可适配不同视力使用者的屈光度差异，不需要佩戴眼镜也能获得清晰的观测视野。调焦机构分为粗调和微调两部分，粗调旋钮布置在镜臂两侧，同轴安装的微调旋钮直径更小，粗调行程达到50mm，可快速调整物镜与载物台的间距，适配不同厚度的载玻片与培养皿，微调的调节精度达到0.002mm，可完成高倍镜下的精确对焦，调焦机构自带阻尼自锁结构，调整到位后不会因为镜筒自重发生下滑，避免物镜压碎载玻片。

　　载物台采用平板式金属结构，表面做哑光发黑处理，避免光线反射干扰观测视野，台面上安装有可移动玻片夹，横向与纵向的移动行程分别达到75mm和50mm，可通过下方的同轴调节旋钮控制玻片的移动，移动过程平滑无卡顿，可平稳遍历整个玻片的观测区域。聚光镜组件安装在载物台下方，可通过侧边旋钮调整聚光镜的上下位置，匹配不同倍率物镜的数值孔径需求，孔径光阑采用可调式叶片结构，可根据观测需求调整通光量，获得对比度合适的观测图像。反射镜组件布置在底座的通光孔下方，可双面切换，一面为平面反射镜用于自然光环境，一面为凹面反射镜用于光线较弱的环境，反射镜的角度可任意调整，可将外部光线准确反射进入聚光镜系统。

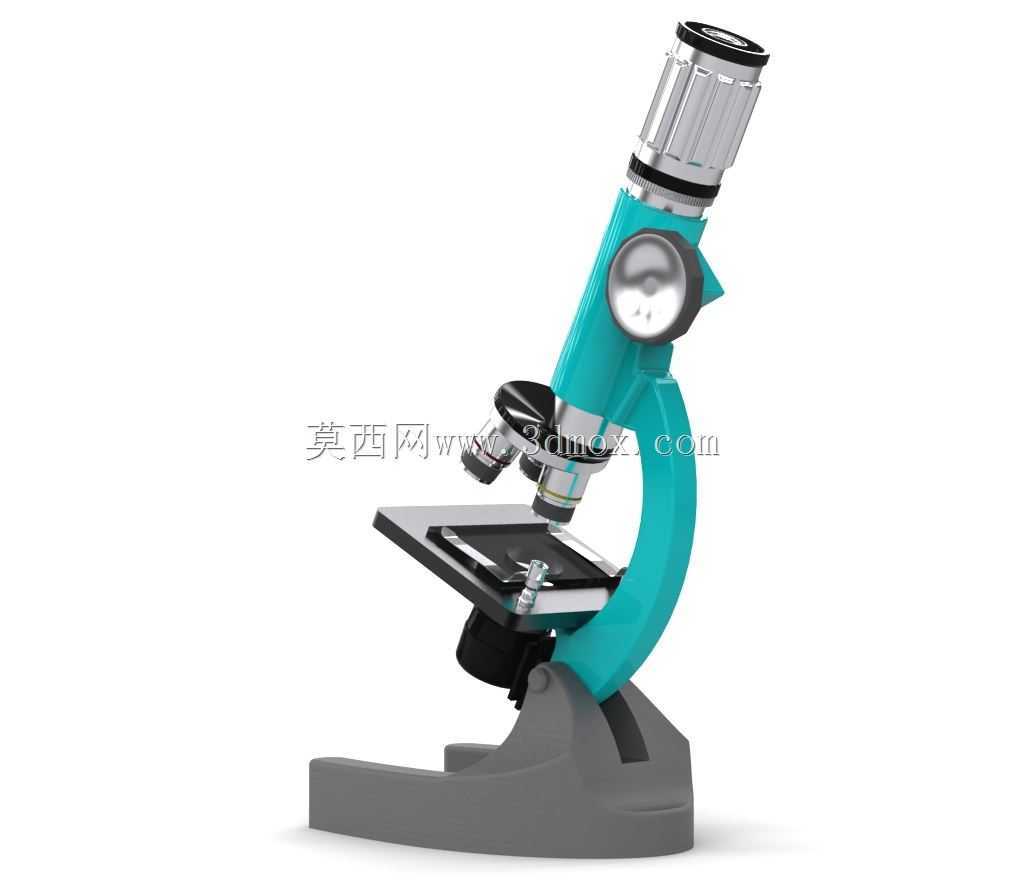

　　整机的外形尺寸控制在常规实验室设备的摆放范围内，底座长度210mm、宽度160mm，整机直立状态高度320mm，不需要占用过多的实验台空间，搬运时可直接握持弯臂部位，整机重量控制在3.2kg左右，单人即可完成移动摆放。所有转动配合部位都预留了耐磨衬套的安装位，长期使用后不会出现配合间隙过大的问题，外露的金属部件都做了防锈处理，适应实验室多试剂、多潮湿的使用环境。外观配色采用辨识度较高的青蓝色涂装，与黑色的调节旋钮、银色的光学部件形成清晰区分，操作部件的位置都符合人体工程学设计，长时间操作也不会产生手部疲劳，结构上没有易脱落的小零件，适合学生群体频繁操作使用，日常维护只需要定期清洁光学镜片表面、在调焦导轨处添加少量润滑脂即可，不需要复杂的拆解保养。
