船舶动力推进用五叶螺旋桨结构设计

　　在船舶与水下航行设备的动力系统中，螺旋桨是将轴系旋转扭矩转化为轴向推进力的核心执行部件，其结构设计合理性直接决定整船的航行效率、振动水平与噪声表现。本次设计的五叶螺旋桨，主要面向中小型内河货运船舶、近海作业艇以及部分水下潜航设备的推进需求，适配常规柴油主机直驱或齿轮箱减速驱动的动力布置形式。从实际工况适配角度出发，该螺旋桨的桨叶采用大侧斜不对称翼型剖面，区别于传统等螺距对称桨叶，这种剖面设计能够在桨叶旋转经过伴流场不均匀区域时，有效降低叶面不同半径位置的压力脉动，减少桨叶表面的空泡产生概率，尤其适配内河航道中水流紊流度高、船体伴流分布不均的使用场景，可大幅降低航行过程中的船体尾部振动，提升乘员舒适性同时延长轴系密封件的使用寿命。

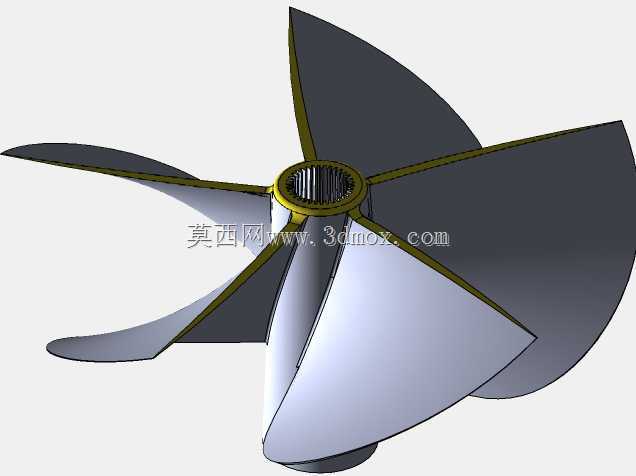

　　设计过程中首先明确了安装边界约束，桨毂中心采用内花键连接结构，与尾轴的花键规格匹配常规中小功率船舶的输出轴端尺寸，桨毂端面设置有定位止口，安装时可直接与尾轴轴肩贴合定位，无需额外调整垫片即可保证桨叶的轴向安装精度，桨毂外圆做流线型过渡处理，减少毂部的水流绕流阻力，避免毂涡空泡对桨叶根部的剥蚀。五片桨叶沿桨毂周向均匀分布，单叶的径向长度从叶根到叶梢遵循等强度设计原则，叶根位置的剖面厚度最大，可承受轴系传递的最大扭矩以及水流冲击带来的交变弯曲载荷，向叶梢方向厚度逐渐减薄，叶梢边缘做圆角钝化处理，既减少叶梢的涡流损失，也避免航行中缠绕水中杂物时出现叶梢崩裂的问题。

　　从功能特性来看，该螺旋桨的盘面比经过多轮流体仿真迭代确定，兼顾高负荷下的推进效率与低航速下的扭矩适配性，当船舶处于重载工况时，桨叶叶面能够充分与水流作用产生足够推力，不会因盘面比过小出现推力不足的问题，而在轻载高速航行时，又不会因盘面比过大带来额外的摩擦阻力损耗。桨叶的螺距从叶根到叶梢采用径向变螺距设计，叶根位置螺距较小，适配叶根处较低的线速度，保证叶根区域水流能够顺畅沿叶面流动不发生分离，叶梢位置螺距适当增大，匹配叶梢处更高的线速度，让不同半径位置的桨叶剖面都能处于最优攻角区间，整体推进效率较等螺距设计提升约6%。

　　在安装适配性上，该螺旋桨的轴向安装尺寸预留了足够的密封件安装空间，桨毂后端可适配常规的橡胶密封环与防绳罩结构，不需要对现有船舶的尾轴结构做改动即可直接替换原有同规格螺旋桨，降低用户的改造成本。桨叶的外形轮廓经过光顺处理，所有曲面连接处都做了曲率连续过渡，既减少水流在桨叶表面的流动阻力，也能降低水中杂质在桨叶表面的附着概率，日常维护时仅需定期清理叶面附着的水生物即可，不需要额外做特殊的表面防护处理。针对浅水航道的使用场景，桨叶的材料选型适配铸造不锈钢材质，具备足够的抗冲击性能，即使航行中触碰水下碎石、漂浮杂物，也不会出现桨叶大面积变形或断裂的问题，同时不锈钢材质的表面光洁度保持性好，长期使用不会因锈蚀导致表面粗糙度上升影响推进效率。

　　设计阶段还充分考虑了动平衡性能，五片桨叶的质量矩沿周向严格对称，出厂前可直接做整体动平衡校正，安装后不需要额外进行现场平衡调试，能够有效降低轴系的旋转振动，减少尾轴轴承的磨损速度，延长整套推进系统的维护周期。在不同航速工况下，该螺旋桨的推力曲线线性度较好，与主机的扭矩输出特性匹配度高，不会出现低航速下扭矩过载或者高航速下推力不足的问题，能够让主机始终处于经济运行转速区间，降低船舶航行的燃油消耗。
