旋转式起重吊具吊钩结构设计

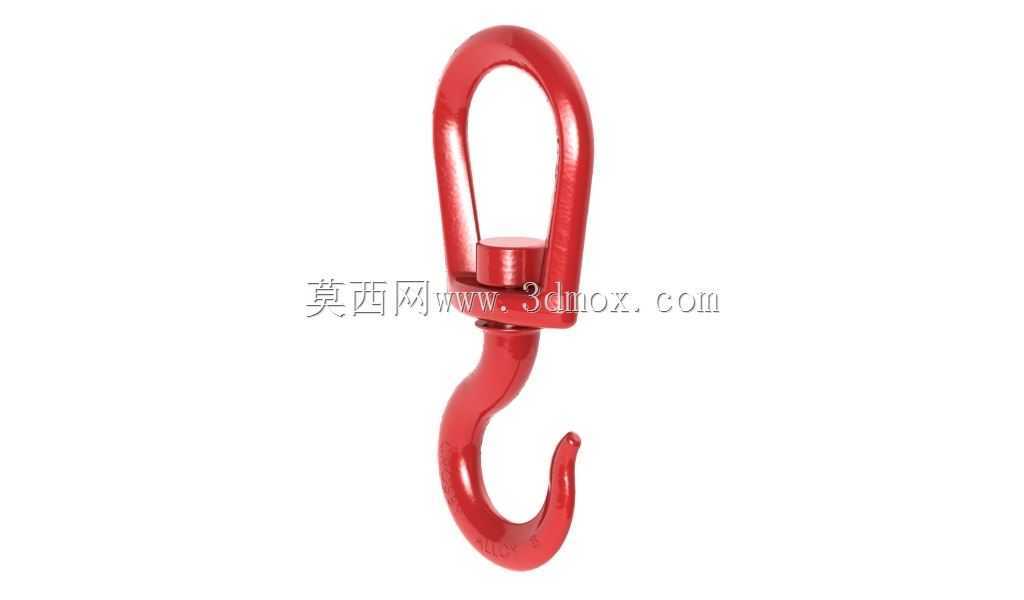

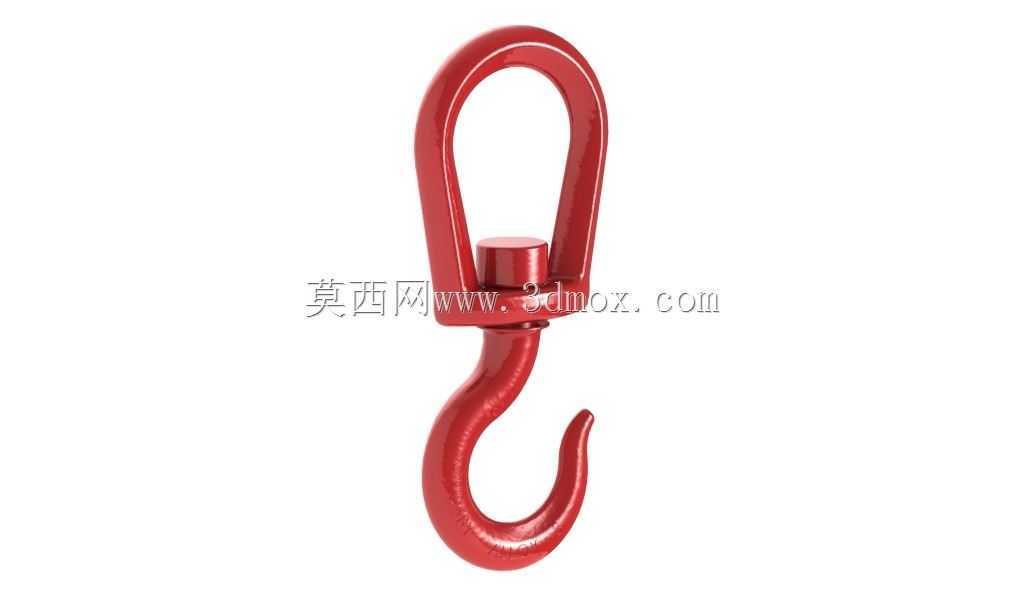

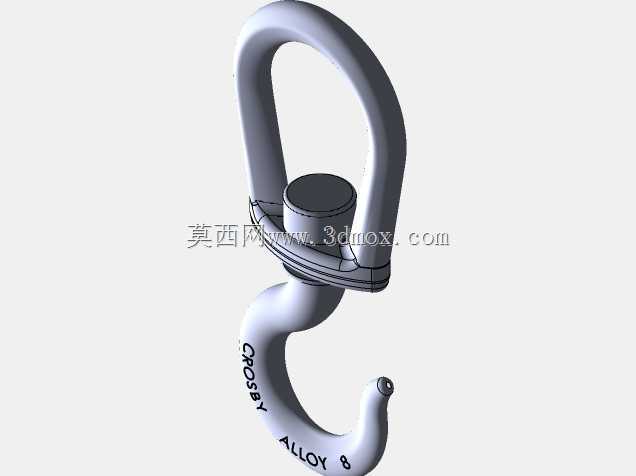

　　在起重吊装作业场景里，吊钩是直接承载被吊重物、连接吊索与起升机构的核心受力部件，这款带旋转环的吊钩结构，主要适配需要在吊装过程中调整重物朝向、避免吊索扭结的作业工况，常见于车间内工件周转吊装、仓储货物装卸、轻型起重设备配套等场景。从结构设计逻辑来看，上部的吊环采用闭合长环形结构，环体内径尺寸预留了足够的卸扣、钢丝绳套穿装空间，环体截面做了圆弧过渡处理，避免应力集中在棱角位置，长期受交变载荷作用时不容易出现裂纹萌生的问题。吊环与下部钩体之间设置了销轴式旋转连接结构，销轴与钩体上端的轴套采用间隙配合设计，既保证钩体可以绕销轴轴线360度自由转动，又能控制径向晃动量在合理范围内，避免吊装过程中钩体出现过大摆幅影响作业安全，

　　销轴端部设置了防脱限位结构，防止作业过程中销轴窜出脱落。下部钩体采用经典的大开口曲臂钩型，钩尖位置做了向内的收角设计，配合可选配的防脱舌片，可以有效防止挂装的吊索、吊环在吊装晃动过程中从钩口脱出，钩身的曲率半径经过反复校核，在挂装不同直径的吊索、卸扣时，都能保证受力方向沿钩身中心轴线传递，避免出现偏载导致钩体局部应力过载。从安装边界来看，上部吊环的外轮廓尺寸适配常规规格的弓形卸扣、直径12mm到20mm的钢丝绳套环，不需要额外加工转接件就可以直接与主流轻型起重吊具配套使用，钩体的开口尺寸可以满足常规吊环、吊装带端部吊耳的挂装需求，整体结构的受力路径从上部吊环经旋转销轴传递到钩身，最终作用在被吊重物的挂点上，

　　每一段受力截面的尺寸都经过载荷校核，额定载荷范围内的塑性变形量控制在行业标准允许的区间内。设计过程中特意将旋转副的摩擦面做了光洁度处理，吊装带载状态下转动钩体调整重物方向时，不需要额外施加过大的操作力，单人就可以完成重物朝向调整，同时旋转副的间隙设计也考虑了户外作业时粉尘、轻微锈蚀的影响，不会因为少量杂物进入就出现卡滞无法转动的问题。钩身的截面采用渐变式设计，靠近钩尖位置截面尺寸适当收窄，方便挂入空间受限的吊点孔位，靠近旋转连接端的位置截面逐步加厚，匹配该位置更大的弯矩受力需求，整个钩体的外形过渡全部采用圆角处理，没有尖锐棱角，既避免了吊装过程中棱角割伤吊装带、钢丝绳的问题，也减少了热处理过程中应力集中导致的开裂风险。

　　在实际选型配套时，这款吊钩可以直接替换同载荷等级的固定式吊钩，不需要改动原有吊具的连接结构，针对需要频繁调整重物朝向的吊装工位，比如机加工车间的工件上下机床吊装、仓储环节的货物堆码转向，这种旋转式吊钩可以大幅降低吊索扭结的概率，减少吊索因为反复扭转出现的断丝、磨损问题，延长吊索的使用寿命，同时也能避免因为吊索扭结导致的重物突然转动带来的作业安全隐患。
