重型G型木工金属夹持紧固工装夹具

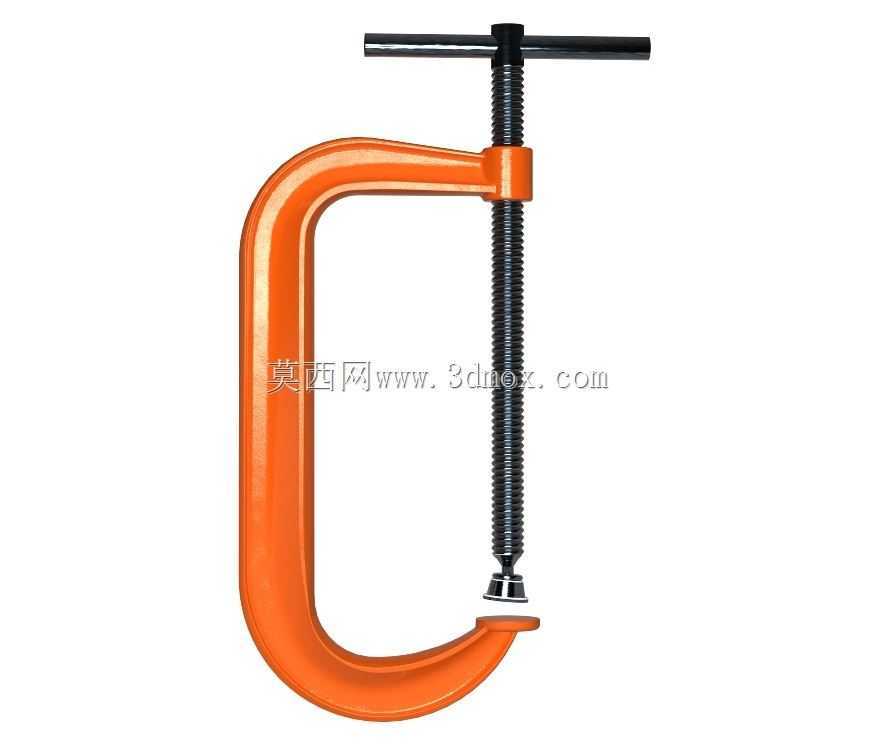

　　在日常的金属件粘接定位、木工板材拼合、焊接工位工件临时固定、机加工工序工件辅助装夹场景里，这类C形结构的夹持工具是一线操作工位上出镜率极高的通用工装，和台虎钳的固定式装夹不同，它的便携属性决定了它可以适配更多非固定工位的夹持需求，不管是在大型钢结构件的现场补焊，还是家装现场的木作临时固定，或是小批量零件的粘接固化定位，都能看到它的使用场景。从结构设计逻辑来看，整体C形的铸钢框架是整个夹具的受力核心，框架的弧形过渡段做了等强度的截面设计，在螺杆施加最大夹紧力的时候，框架开口端的变形量被控制在极小的范围内，不会因为长期受力出现开口扩张导致夹持失效的问题，框架的两个夹持端面，固定端和螺杆活动端都做了平整的接触面处理，

　　活动压头采用了万向铰接的结构，在夹持存在一定斜度的工件表面时，压头可以自动贴合工件接触面，不会因为接触面不平行出现压痕过深或者夹持打滑的问题。T型的转动手柄穿在螺杆顶端，采用滑动配合的设计，操作人员在施加夹紧力的时候，可以根据需要调整手柄的力臂长度，不需要额外搭配加力杆就能获得足够的夹紧力矩，螺杆采用梯形螺纹传动，相比普通三角螺纹，它的传动效率更适合大轴向力的传递，同时具备一定的自锁性能，在夹紧工件之后不会因为加工过程中的振动出现螺杆回转松脱的问题，保证夹持状态的稳定性。从安装边界和适配尺寸来看，这类夹具的开口深度和最大开口行程是选型时的核心参数，开口深度决定了它能够伸入工件边缘的距离，对于一些宽度较大的板材或者框架类工件，

　　需要匹配对应喉深的型号才能满足夹持位置的要求，而最大开口行程则决定了它能够夹持的工件最大厚度，在实际选型的时候需要预留10%左右的行程余量，避免出现工件厚度接近极限行程导致螺杆旋入长度不足、螺纹受力牙数不够出现滑牙的风险。在实际使用过程中，夹持不同材质的工件时需要注意夹紧力的控制，比如夹持铝件、铜件这类软质金属或者实木板材的时候，过大的夹紧力会在工件表面留下难以消除的压痕，甚至会导致薄壁工件出现变形，这时候可以在夹持端面垫上橡胶垫或者铜皮来分散接触压力，保护工件表面质量；而在焊接工位使用的时候，要注意避免焊接飞溅直接落在螺杆的螺纹表面，不然飞溅的焊渣会嵌在螺纹缝隙里，导致螺杆转动卡滞，长期使用后需要定期在螺纹表面涂抹润滑脂，

　　减少螺纹的磨损，延长夹具的使用寿命。和快速夹具相比，这类C形夹的夹紧力调节范围更大，能够适应从轻质工件的临时固定到重型工件的强力夹紧的不同需求，而且结构简单可靠，没有复杂的传动机构，在恶劣的车间环境下不容易出现故障，维护成本极低，不管是批量生产的加工车间，还是零散维修的作业现场，都是不可或缺的基础夹持工具。在三维建模的过程中，需要重点关注框架部分的受力过渡结构，弧形段和直段的衔接位置要做圆角处理，避免应力集中导致的结构强度不足，螺杆部分的梯形螺纹参数要符合通用传动螺纹的标准，保证和配套螺母的配合顺畅，压头的铰接结构要预留合理的配合间隙，保证压头的转动灵活不会出现卡滞，整体模型的尺寸比例要符合实际工业产品的参数范围，不能出现结构比例失调导致的和实际产品脱节的问题，方便后续做结构受力仿真或者工装方案设计的时候直接调用参考。
