丹拿EsotarⅡ高音扬声器结构设计

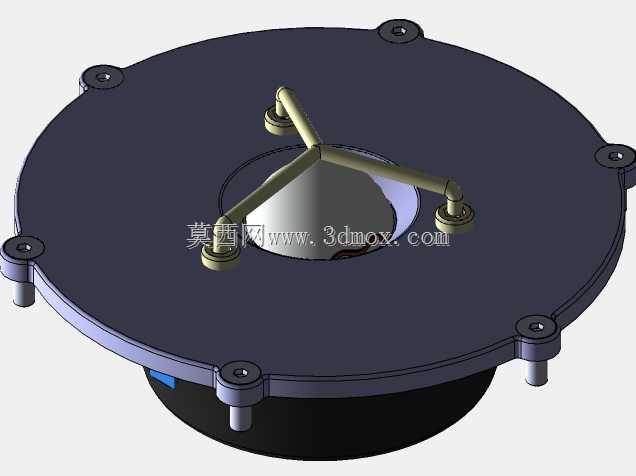

　　该高音扬声器单元多用于高端家用HiFi音箱、专业监听音箱、车载高端音响系统的高频发声段，承担2kHz以上频段的声音重放任务，是整套音响系统中决定高频解析力、声场定位精度的核心部件。从结构设计来看，单元采用圆形法兰安装结构，法兰盘周向均匀布置6个安装孔位，安装时可通过对应规格的紧固件将单元固定在音箱面板的预设开孔内，法兰盘底部带有等距分布的定位柱，安装时可先通过定位柱卡入面板的定位孔完成预定位，避免锁紧紧固件时单元出现偏移，保证单元发声面与音箱面板的同轴度，减少安装偏差带来的声波衍射干扰。单元顶部的三叉形支撑结构是该款高音的标志性设计，该结构并非装饰件，三个支脚末端的阻尼压块直接压合在软球顶振膜的边缘固定环上，

　　既可以在振膜做高频往复运动时约束边缘的分割振动，减少高频段的失真，又能避免运输、安装过程中外力触碰导致振膜塌陷、变形，三叉支撑的杆件采用变截面设计，在保证结构强度的前提下尽可能减少杆件的迎风面积，降低支撑结构本身对高频声波的遮挡与反射，避免声染色。振膜采用软质涂覆丝膜材质，后方的腔体为密闭式后腔设计，后腔内部填充有专用的阻尼吸音材料，可吸收振膜向后辐射的声波，消除后腔驻波对振膜运动的干扰，让高频响应更加平滑。单元的接线端子位于法兰盘下方的侧部，采用插片式接线结构，接线时可直接将音箱分频器的对应线材端子插合即可，无需额外焊接，方便生产装配与后期维护更换。从安装边界来看，该单元的法兰盘外径适配常规高端高音单元的通用开孔尺寸，

　　安装时需在音箱面板上预留对应直径的沉台，沉台深度需匹配法兰盘的厚度，保证单元安装完成后发声面与音箱面板外表面齐平，避免出现台阶导致的声波衍射。单元整体的高度控制在紧凑范围内，可适配不同容积的音箱箱体设计，无论是密闭式书架箱还是落地式主音箱都能适配。在结构建模过程中，需要重点关注振膜的曲面弧度、支撑结构的角度与安装位置精度，以及安装孔位的位置度公差，若孔位偏差超过0.1mm，安装时就会出现定位柱无法卡入、紧固件锁附不顺的问题；三叉支撑的三个压块的平面度需要控制在0.05mm以内，保证压合振膜边缘时受力均匀，避免局部压力过大导致振膜变形，影响发声一致性。该单元的磁路部分采用内磁式设计，磁钢被包裹在底部的金属壳体内，

　　可减少磁路对外界的电磁干扰，同时避免金属碎屑被磁钢吸附影响振膜运动，底部的金属壳体同时承担散热作用，单元长时间大功率工作时，音圈产生的热量可通过磁路传导到底部壳体向外散发，提升单元的功率承载能力，降低长时间工作下的性能衰减。
