丹拿埃索塔尔II高音扬声器结构设计

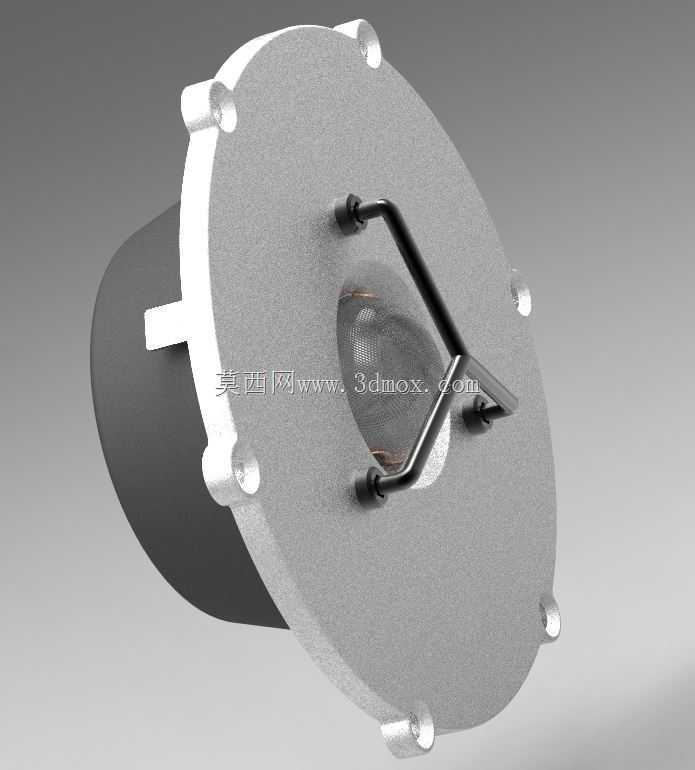

　　这款高音单元的安装法兰采用圆形对称布局，周向均匀分布6个带定位凸台的安装柱，凸台高出法兰基准面1.2mm，可在安装时快速卡入箱体预设的定位沉孔，避免打螺丝时单元偏移导致的声轴偏斜，安装孔位适配M3规格的机丝或自攻螺丝，孔位中心距法兰外圆的距离经过反复校核，既保证法兰边缘有足够的结构强度不会在锁紧螺丝时开裂，又能适配市面上多数定制音箱、高端家用音响、车载改装音响的高音开孔尺寸，法兰整体厚度控制在3mm，采用压铸铝合金材质做哑光喷砂处理，既可以抑制单元工作时的谐振，又能避免金属表面反光带来的视觉突兀感。单元背部的磁路腔体采用圆柱形封闭结构，磁钢外径比法兰安装直径小28mm，腔体轴向长度从法兰背面算起为42mm，

　　安装时需要在箱体内部预留足够的容置空间，避免磁钢碰触到箱体内的分频器元件或者加强筋结构，磁路部分采用钕铁硼磁体搭配短路铜环设计，可有效降低高频段的电感量，拓展高频延伸上限，同时减少互调失真。振膜前方的金属防护支架采用弯折成型的圆钢材质，表面做黑色哑光喷塑处理，支架两端通过两个固定锁点锁紧在法兰中心的基座上，既可以避免异物触碰脆弱的丝质软球顶振膜，又不会对高频声波的扩散造成明显遮挡，支架的弯折角度经过声学仿真验证，与振膜的最小间距保持在5mm以上，不会在大音量工作时与振膜产生碰擦。从实际应用场景来看，这类高音单元多用于高端两分频、三分频家用HiFi音箱的高频重放单元，也可用于车载音响系统的A柱倒模改装，或是专业监听音箱的高频模组，

　　在结构设计上，法兰与磁路腔体的衔接处做了R2的圆角过渡，减少应力集中的同时，也能在生产装配时避免刮伤安装人员的手部，单元的接线端子设置在磁路腔体的侧下方，端子间距为6.35mm，适配常规的插簧接线端子，接线方向预留了15度的倾斜角，方便在狭小的箱体内部完成接线操作，不需要额外弯折线材。在建模过程中，需要重点关注安装凸台的形位公差，所有安装柱的端面平面度需要控制在0.1mm以内，保证单元安装后与箱体面板完全贴合，避免出现缝隙导致的声短路，中心球顶振膜的安装基准面与法兰安装面的平行度公差需要控制在0.05mm以内，确保声轴与安装面垂直，避免高频指向性出现偏移。磁路腔体的外圆同轴度相对于法兰中心基准控制在0.2mm以内，

　　方便安装时顺利穿入箱体的开孔，不会出现卡滞。另外，法兰边缘做了0.5mm的倒角处理，既可以去除压铸产生的毛边，也能在安装时配合密封EVA垫圈，提升单元与箱体之间的气密性，减少不必要的声泄漏。防护支架的两个固定点采用内六角螺丝锁紧，螺丝沉孔深度1.5mm，锁紧后螺丝端面不会高出支架表面，避免外观出现突兀的凸起，支架的弯折处做了R3的圆角处理，没有尖锐的棱角，整体视觉风格简洁硬朗，符合高端电声产品的设计质感。
