自行车右曲柄臂带双链轮护盘结构设计

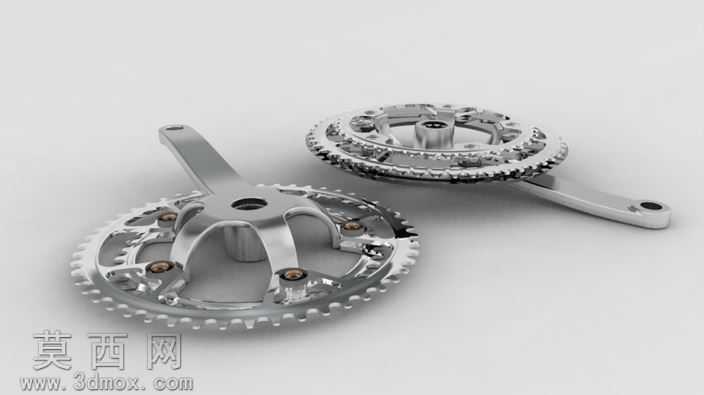

本作品为自行车传动系统核心部件的三维建模设计，围绕右曲柄臂、双链轮与bash护盘（即链罩护板）完成一体化结构搭建，建模过程严格遵循民用自行车传动部件的通用尺寸规范，还原了部件实际装配的全部细节特征。建模阶段以曲柄臂的受力结构为核心起点，先完成曲柄主体的轮廓放样：曲柄臂采用变截面流线造型，从与中轴配合的花键安装端到脚踏安装端逐步收窄，既保证骑行踩踏时的扭矩传递强度，又兼顾轻量化设计需求，花键槽、脚踏安装螺纹孔的位置与尺寸完全匹配通用自行车配件的互换标准，可直接用于后续的装配仿真验证。双链轮部分采用分层建模逻辑，大齿盘与小齿盘的齿形均按照标准自行车链条节距设计，齿廓曲线经过优化，保证链条啮合时的顺滑度，减少骑行过程中的跳齿、掉链风险；两个链轮通过五颗均布的固定螺栓与曲柄臂的安装盘连接，螺栓孔位、安装凸台的结构完全还原实际装配关系，可清晰展示链轮与曲柄的锁紧固定方式。外侧的绿色bash护盘采用半包裹式结构设计，护盘边缘设置有加强筋结构，既可以在骑行过程中阻挡泥沙、杂物卷入链轮与链条的啮合间隙，又能在车辆发生倾倒、磕碰时保护链轮齿形不受撞击变形，护盘通过对应位置的卡扣与螺栓和链轮、曲柄实现固定，安装间隙均匀，贴合度符合实际产品的装配要求。材质渲染阶段针对不同部件做了区分处理：曲柄臂与链轮采用金属哑光质感，模拟铝合金锻造后的表面处理效果，还原金属部件的磨砂质感与结构光影；护盘采用亮面绿色工程塑料材质，添加了轻微的透光与反光效果，还原塑料护板的真实视觉特征；固定螺栓采用金属镀锌的亮面质感，与主体部件形成视觉区分，让整体装配结构的层次更加清晰。整个模型的结构逻辑严谨，所有配合面的尺寸公差均参考实际自行车配件的生产标准设定，既可以作为自行车结构设计的教学演示素材，也能用于相关配件的改型设计参考，帮助设计者快速理解自行车牙盘曲柄组件的装配关系与设计要点。
