离心式流体叶轮原创结构设计作品

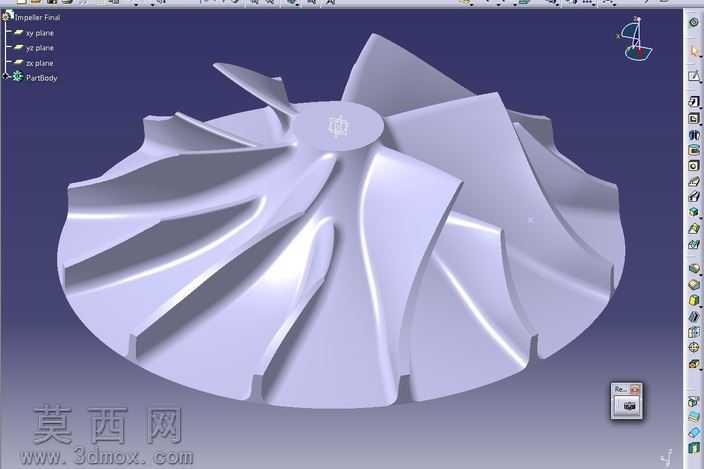

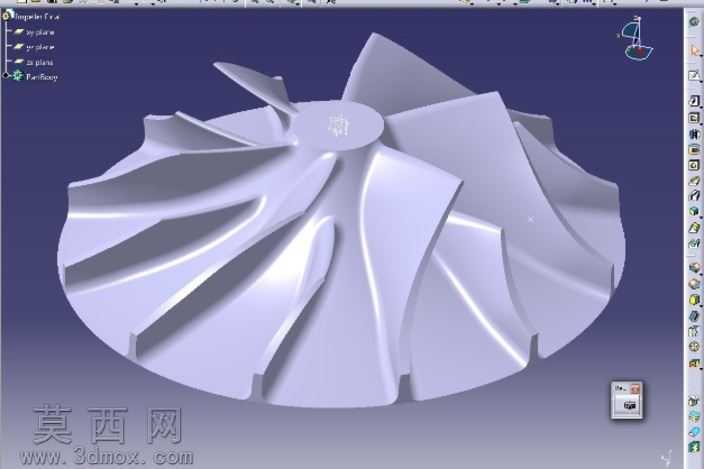

本次叶轮设计采用三维参数化建模方式完成整体结构搭建，建模过程中以中心轮毂为基准定位特征，围绕轮毂周向均匀阵列排布多片空间扭曲叶片，每一片叶片的曲面都经过多轮曲率调整，确保流体流经叶片表面时能够获得平顺的导向效果，减少不必要的湍流损耗。建模阶段优先绘制叶片的根部与顶部型线，通过放样命令生成叶片基础曲面，再对曲面与轮毂的衔接位置做过渡处理，让叶片根部与轮毂表面实现自然顺滑的连接，避免出现应力集中的尖锐夹角。整体模型完成基础特征搭建后，对叶片的前缘、后缘位置做了精细化的切边处理，保证叶片进出流体侧的边缘厚度符合流体力学设计要求，同时兼顾结构强度需求。设计过程中累计耗时约七十小时完成从型线构思到整体模型成型的全流程，期间反复调整叶片的扭曲角度与安装倾角，匹配不同流量工况下的流体导向需求，针对叶片与分流结构的边缘位置，预留了圆角处理的调整空间，后续可根据实际仿真结果对边缘圆角参数做进一步优化，无需重构整体模型即可完成细节迭代。模型的整体结构采用中心对称布局，轮毂中心预留了轴孔安装位，可直接与动力输出轴做装配配合，周向叶片的排布角度经过反复校验，确保每一片叶片的型面精度一致，旋转过程中不会出现动平衡偏差。渲染阶段采用哑光金属材质赋予模型整体质感，通过环境光漫反射效果凸显叶片曲面的流畅光影走向，清晰展示每一片叶片的扭曲形态与空间位置关系，让观看者能够直观理解叶轮的结构特征与流体导向逻辑。整个设计过程以功能实现为核心导向，在保证结构合理性的前提下尽可能优化曲面顺滑度，为后续的仿真分析、实物加工预留了充足的调整空间，模型的所有特征均为可编辑参数化特征，可根据不同的工况需求快速调整叶片数量、扭曲角度、轮毂直径等核心参数，适配不同功率、不同流量的使用场景。
